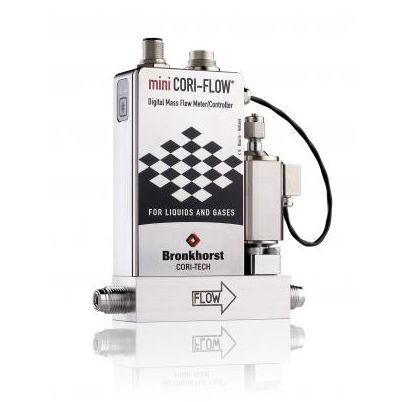

Промышленные расходомеры mini CORI FLOW для высокоточного измерения и регулирования малых расходов жидкости и газа.
Расходомеры mini CORI FLOW работают в рекордно низком диапазоне расходов: от мин. 0,1…5 г/ч до макс. 3…300 кг/ч с точностью 0,2% от показаний.
Расходомеры имеют промышленное исполнение с классом пыле- и влагозащиты IP65.
Расходомеры mini CORI FLOW измеряют непосредственно массовый расход, их показания не зависят от изменяющихся параметров измеряемой среды (давление, температура, плотность, проводимость и вязкость).
Расходомеры mini CORI FLOW могут комплектоваться встроенным или отдельно стоящим клапаном, обеспечивающим регулирование расхода/дозирование.
Регулирование расхода
Расходомеры mini CORI FLOW дополняются встроенным ПИД-регулятором и клапаном/насосом, образуя таким образом очень компактные и экономичные кориолисовые регуляторы массового расхода для регулирования малых расходов жидкостей и газов.
Виды встроенных клапанов:
V10I: Регулирующий клапан для газа (нз)
V11I: Регулирующий клапан для газа (но)
V14I: Регулирующий клапан для жидкости (нз)
Альтернатива тепловым регуляторам массового расхода
Конструкция приборов серии mini CORI FLOW позволяет легко заменять ими традиционные тепловые регуляторы.
Регуляторы mini CORI FLOW имеют такой же размер, обладают схожими электрическими характеристиками и цифровыми опциями, что и тепловые приборы.
По сравнению с тепловыми регуляторами кориолисовые более точны, обладают более быстрым откликом и независимы от свойств вещества.
Особенности расходомера mini CORI FLOW
— Прямые измерения массового расхода, независимые от свойств среды
— Высокая точность, превосходная воспроизводимость
— Возможность изменения диапазона расхода
— Защита корпуса IP65 (опция: ATEX кат. 3, зона 2)
— Металлические уплотнения
— Опционально измерения в обоих направлениях
— Дополнительные измерения плотности и температуры среды
— Стандартный цифровой и аналоговый выход 0…5(10) В (0(4)…20 мА)
— Дополнительные интерфейсные платы (DeviceNet™, PROFIBUS-DP®, Modbus-RTU или FLOW-BUS)
— Функции сигнализатора и счетчика
Применения
— Опытные установки
— Топливные элементы
— Полупроводниковое производство
— Пищевая и фармацевтическая промышленности
— Аналитическое оборудование
— Системы дозирования жидкостей для микрореакторов
— Технологии плазменных покрытий
— (Нефте-) химическая промышленность
Технические характеристики расходомера mini CORI FLOW
| Диапазоны расходов |
| |
Ед. измерения |
M12 |
M13 |
M14 |
M15 |
| Минимальная полная шкала |
[г/ч] |
5 |
50 |
1000 |
5000 |
| Номинальная полная шкала |
[г/ч] |
100 |
1000 |
10000 |
100000 |
| Максимальная полная шкала |
[г/ч] |
200 |
2000 |
30000 |
300000 |
| Минимальный расход |
[г/ч] |
0,1 |
1 |
30 |
200 |
| Дин. диапазон измерителя |
|
1:100 |
1:100 |
1:100 |
1:100 |
| Дин. диапазон регулятора |
|
>=1:50 |
>=1:50 |
>=1:50 |
>=1:50 |
| Механические параметры |
| Детали, контактирующие со средой |
Нержавеющая сталь AISI 316 или аналог; Опция: Hastelloy-C22 |
| Внутренние соединения |
Компрессионного типа (сварные) или торцевые уплотнения |
| Внешние уплотнения |
Металл |
| Уплотнения клапана (для регулятора) |
Kalrez-6375, другие по запросу |
| Вес |
M12/13/14: измеритель — 1,2 кг, регулятор — 1,7 кг
M15: измеритель – приблизительно 5 кг, регулятор – по запросу |
| Защита корпуса |
IP65 |
| Герметичность |
Утечка <2×10-9 мбар л/с (He) |
| Рабочее давление |
M12/13/14: до 200 бар M15: до 100 бар |
| Рабочие характеристики |
| Точность измерения расхода |
жидкостей: 0,2% от показаний;
газов: 0,5% от показаний |
| Повторяемость (измерено по цифровым данным) |
0,05% от показаний+1/2[ZSx100/расход]% (ZS-стабильность нуля) |
| Замечание: оптимальная точность достигается по прошествии примерно 30 мин. после включения прибора. |
| |
Ед. измерения |
M12 |
M13 |
M14 |
M15 |
| Стабильность нуля (ZS)* |
[г/ч] |
<0,1 |
<±0,2 |
<±6 |
<±50 |
| Точность измерения плотности |
[кг/м3] |
<±5 |
<±5 |
<±5 |
<±5 |
| Точность измерения температуры |
[oC] |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
| *Стабильность нуля указана для постоянной температуры и неизменных внешних условий. |
| Монтаж |
В любом положении (чувствительность к наклону пренебрежимо мала)** |
| Рабочая температура |
0…70oC; для ATEX кат.3, зоны 2 макс. 50oC |
| Типичное время отклика датчика (t98%) |
0,2 с |
Типичное время стабилизации регулятора
(<2% от уставки) |
1с |
| ** Для обеспечения стабильности нуля прибор должен быть жестко закреплен на прочной и тяжелой подставке. Необходимо исключить внешние удары и вибрации. Устанавливаемые рядом друг с другом приборы должны быть прочно закреплены на отдельных подставках во избежание взаимного влияния на показания (интерференции). |
| Электрические параметры |
| Напряжение питания |
15…24 В ±10% Макс. уровень пульсаций: 50 мВ (реком.) |
| Мощность |
Измеритель: 3 Вт;
Регулятор: макс. 7 Вт |
| Аналоговый выход (управляющий) |
0…5(10) В или 0(4)…20 мА (выход источника) |
| Цифровой выход |
Стандарт: RS232 Опции: Profibus-DP®, DeviceNet™, Modbus-RTU, FLOW-BUS |
Электрические соединения:
Аналог/RS232
Profi bus-DP®
DeviceNet™/Modbus-RTU/FLOW-BUS |
8-pin DIN («папа»);
шина: 5-pin M12 («мама»);
питание: 8-pin DIN («папа»);
5-pin M12 («папа») |
Расходомеры mini CORI FLOW (возможен выбор любых промежуточных диапазонов)
| Модель |
Диапазоны расхода |
| минимальный |
максимальный |
| M12 |
0,1…5 г/час |
2…200 г/час |
| M13 |
1…50 г/час |
20…2000 г/час |
| M14 |
0,03…1 кг/час |
0,3…30 кг/час |
| M15 |
0,2…5 кг/час |
3…300 кг/час |
Регуляторы расхода (возможен выбор любых промежуточных диапазонов)
| Модель |
Диапазоны расхода |
| минимальный |
максимальный |
| M12V1NI |
0,1…5 г/час |
4…200 г/час |
| M13V1NI |
1…50 г/час |
40…2000 г/час |
| M14V1NI |
0,03…1 кг/час |
0,6…30 кг/час |
| M15+клапан |
0,2…5 кг/час |
6…300 кг/час |
