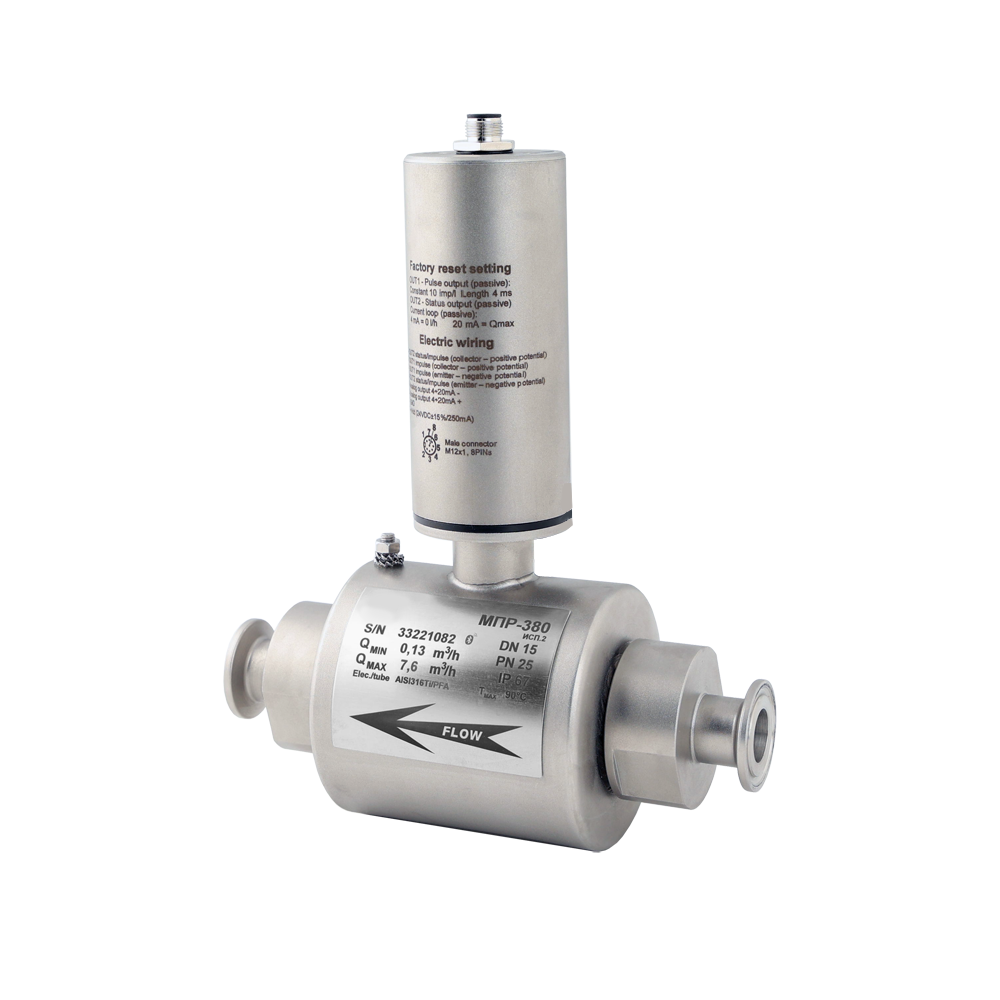

Оценочный (анализирующий) блок этого расходомера МПР-380 расположен непосредственно на датчике.
Прибор выпускается в корпусе из нержавеющей стали, материал сенсорного блока — нержавеющая и конструкционная сталь.
Конструкция расходомера МПР-380 отличается очень высокой прочностью, поэтому данный прибор прекрасно подходит для тяжелой промышленности и даже в самых тяжелых условиях эксплуатации мы гарантируем длительный срок его службы.
Варианты присоединения к процессу: фланцевое или межфланцевое (сэндвич), пищевое, резьбовое, кламп.
Гибкость использования расходомера обеспечивается различными типами футеровки измерительной части: твердой и мягкой резины, резины с сертификатом для питьевой воды, PTFE, PFA, ETFE, PVDF.
Состояние измерителя отображается четырьмя светодиодами на сенсорном блоке. Электрическое подключение осуществляется с помощью стандартного 8-контактного разъема M12. Неоценимым преимуществом измерителя является возможность его настройки через Bluetooth-соединение с использованием собственного программного обеспечения для Android / Windows. Пользователи могут настроить расходомер с помощью мобильного телефона или планшета прямо на месте установки. Это же ПО позволит выполнять простую диагностику счетчика, моделировать расход при проверке проводки, изменять все настройки счетчика, включая два импульсных контакта и один выход токовой петли 4…20 мА. И последнее, но не менее важное: его можно использовать для отображения текущего расхода.
Благодаря высокой частоте дискретизации тестового сигнала расходомер достигает очень высокой повторяемости (0,2%), что с успехом используется в системах дозирования быстрых и небольших партий, например, в разливочных машинах (каруселях). Другое типичное применение МПР-380 (исполнение 2) — передача мгновенного или объемного расхода на ПЛК без необходимости использования локального дисплея.
Преимущества МПР-380 (исполнение 2)
— Компактное исполнение прибора в корпусе из нержавеющей стали
— Прочная конструкция
— Обширная вариативность присоединений к процессу
— Широкий ассортимент материалов футеровки и электродов
— Светодиодные индикаторы состояния
— Длительный срок службы
Применение расходомера МПР-380:
— Энергетика
Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения
— Сельскохозяйственные предприятия
Контроль расхода воды в удаленных оросительных системах, коммерческий учет сточных вод
— Промышленные предприятия
Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения
— Водоснабжения и водоотведения
Контроль и учет расхода в линиях водоснабжения, мониторинг работы очистных сооружений
— Пищевые предприятия
Технологический учет продукта, распределение по цехам, системы дозирования. Коммерческий учет сточных вод
Технические характеристики расходомера МПР-380
| Принцип измерения |
электромагнитный |
| Диапазон расхода |
0,01…12200 м3/ч |
| Точность |
±0,5% ВПИ |
| Условный диаметр |
DN 4…600 |
| Выходные сигналы |
импульсный, 4…20мА |
| Частота измерений |
900 Гц |
| Тип электронного блока |
без дислпея |
| Исполнение |
компактное |
| Технологические присоединения |
фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851 |
| Класс пылевлагозащиты |
IP65, IP67, IP68 |
| Материал футеровки |
Резина (твердая, мягкая, пищевая до +70 °C), PFA (до 130 °C для пищевых применений), ETFE (DN100…DN400 до +150 °C), PTFE (до +150 °C), PVDF, RILSAN (до +70 °C) |
| Материал электродов |
нержавеющая сталь 316iT, хастеллой С4, титан, тантал |
| Материал сенсорного блока |
фланцевое присоединение — нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение — нержавеющая сталь |
| Питание |
24 В |
| Конструкция |
цельносварная |
| Давление |
PN10, PN16, PN25, PN40, PN64, PN100 |
| Настройка |
посредствам Bluetooth соединения |
