Код заказа – МПР-380

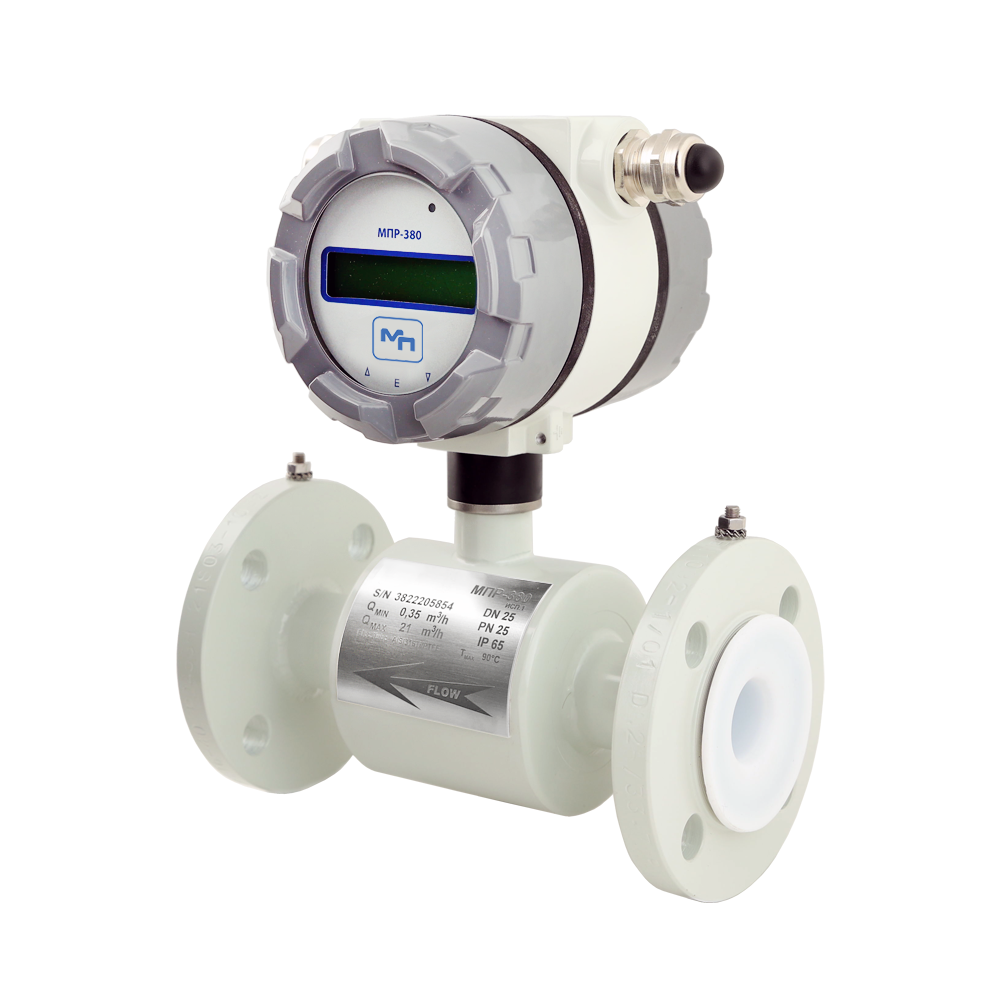

Электромагнитные расходомеры МПР-380 предназначены для непрерывного измерения объема протекающих по трубопроводу электропроводных жидкостей с преобразованием его в выходной сигнал (импульсный, частотный, 4 … 20 мА).
Разнообразие конструктивных решений (внутренний диаметр, способы монтажа, футеровка измерительной части), а также гибкие возможности настройки оценочного блока позволяют пользователю модифицировать расходомер под свои конкретные требования.
Оценочный (анализирующий) блок расходомера изготавливается в трех вариантах:
— Стандартная версия: с головой, имеет высокий класс защиты (IP67) и возможность поворота на 350°;
— Фронтальная версия: в компактном исполнении дисплей размещается на датчике, в раздельной может крепиться на DIN-рейку;
— Панельная версия предназначена для установки оценочного блока в электрический шкаф.
Для подключения к процессу предусмотрены различные варианты технологических соединений: фланцевый (сэндвич), резьбовой, молочная гайка (DIN 11851), кламп.
Расходомер оснащен широким спектром коммуникационных сигналов для подключения к различным системам управления: два импульсных выхода с дополнительной настройкой на реле потока / состояние / направление; токовый выход 4…20 мА; RS485 (протоколы M-bus / Modbus).
Применение расходомера МПР-380:
— Энергетика
Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения
— Сельскохозяйственные предприятия
Контроль расхода воды в удаленных оросительных системах, коммерческий учет сточных вод
— Промышленные предприятия
Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения
— Водоснабжения и водоотведения
Контроль и учет расхода в линиях водоснабжения, мониторинг работы очистных сооружений
— Пищевые предприятия
Технологический учет продукта, распределение по цехам, системы дозирования. Коммерческий учет сточных вод
Технические характеристики расходомера МПР-380
| Принцип измерения |
электромагнитный |
| Диапазон расхода |
0,01…12200 м3/ч |
| Точность |
±0,5% ВПИ |
| Условный диаметр |
DN 4…600 |
| Выходные сигналы |
импульсный, 4…20мА, RS-485, MODBUS, HART |
| Тип электронного блока |
голова, панельное, фронтальное |
| Исполнение |
компактное (до + 90 °C), раздельное (стандартная длина кабеля 3 м) |
| Класс защиты электронного блока |
стандартное (H) — IP65, IP67, фронтальное (F) и панельное (P) — IP54 |
| Технологические присоединения |
фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851 |
| Класс пылевлагозащиты |
IP65, IP67, IP68 |
| Материал футеровки |
Резина (твердая, мягкая, пищевая до +70 °C), PTFE (до +150 °C для раздельного исполнения), PFA (до 130 °C для пищевых применений), ETFE (DN100…DN400 до +150 °C для раздельного исполнения), RILSAN (до +70 °C для раздельного исполнения), PVDF |
| Материал электродов |
нержавеющая сталь 316iT, хастеллой С4, титан, тантал |
| Материал сенсорного блока |
фланцевое присоединение — нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение — нержавеющая сталь |
| Питание |
110…230 В, 24 В |
| Конструкция |
цельносварная |
| Давление |
PN10, PN16, PN25, PN40, PN64, PN100 |
| Дисплей |
LCD 2х16 символов |
