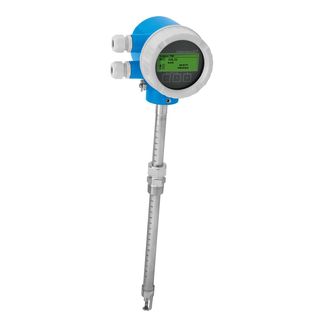

Врезное исполнение расходомера t-mass B 150 подходит для крупных труб или вентиляционных коробов прямоугольного сечения.
Расходомер t-mass B 150 разработан для экономичного измерения бытовых газов, в частности сжатого воздуха. Он предназначен для мониторинга потока на низших уровнях распределения.
Расходомер t-mass B 150 имеет прочный компактный алюминиевый корпус и выполнен по 4-проводной схеме.
Настройки пользователя сохраняются в дисплейном модуле и могут быть перенесены с одного устройства на другое посредством этого модуля.
Преимущества расходомера Proline t-mass B 150
— Подходит для измерения воздуха, азота, двуокиси углерода и аргона в круглых трубах или прямоугольных коробах
— Оптимальный мониторинг рабочего процесса — простое измерение даже при низком давлении и расходе
— Экономичное измерение — простота установки, незначительная потеря давления и отсутствие необходимости в обслуживании
— Надежный мониторинг расхода — многопараметрическое измерение
— Быстрый и эффективный ввод в эксплуатацию — меню управления с пошаговой настройкой
— Высокая эксплуатационная готовность — самодиагностика и мониторинг сбоев
— Автоматическое восстановление данных при сервисном обслуживании
Характеристики расходомера Proline t-mass B 150
| Принцип измерения |
Температурный |
| Заголовок для продукта |
Расходомер для экономичного измерения и простого мониторинга бытовых газов.
Подходит для воздуха, азота, двуокиси углерода и аргона в круглых трубах или прямоугольных коробах. |
| Функции датчика |
Оптимальный мониторинг процесса – простое измерение даже при низких значениях давления и расхода. Экономичное измерение – простота установки, незначительная потеря давления и отсутствие необходимости в обслуживании. Надежное определение поведения потока – многопараметрическое измерение.
Врезное исполнение для диаметра трубы DN 80 … 1500 (3 … 60″). Монтаж и демонтаж прибора без остановки процесса. Простая установка. |
| Особенности преобразователя |
Быстрый и эффективный ввод в эксплуатацию – меню управления с пошаговой настройкой. Высокая готовность предприятия – самодиагностика и мониторинг ошибок. Автоматическое извлечение данных для обслуживания.
Прибор в компактном исполнении, с напряжением питания 24 В пост. тока. 4…20 мА HART, импульсный/частотный/релейный выход. Компактный и прочный преобразователь. |
| Диапазон номинальных диаметров |
DN 80…1500 |
| Смачиваемые материалы |
Преобразователь: 1.4404 (316L)
Врезная труба: 1.4404 (316L); 1.4435 (316L)
Соединение:
Компрессионный фитинг: 1.4404 (316L)
Уплотнительное кольцо: EPDM; HNBR; 1.4401 (316)
Зажимное кольцо: PEEK 450G |
| Измеряемые параметры |
Массовый расход, температура, скорректированный объемный расход, объемный расход при подаче атмосферного воздуха |
| Макс. погрешность измерения |
По массе: +/- 3.0% |
| Диапазон измерения |
В зависимости от условий процесса и измеряемого газа |
| Макс. рабочее давление |
-0,5… 20 бар изб. |
| Диапазон температур продукта |
-40… +100°C |
| Диапазон окружающей температуры |
–40…+60 °C (–40…+140 °F) |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием |
| Степень защиты |
IP 66
IP 67
NEMA 4x |
| Дисплей/Настройка |
4х-строчный ЖК дисплей, многопараметрический, настройка с помощью внешних кнопок |
| Выходные сигналы |
0/4…20мА
Импульсный/Частотный/Сигнал состояния |
| Входные сигналы |
нет |
| Цифровая связь |
HART |
| Источник питания |
18…30 В пост. тока |
| Сертификаты на взрывозащиту |
CSA C/US NI Cl.I Div.2 Gr. ABCD |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR |
| Сертификаты и нормативы по давлению |
CRN |
