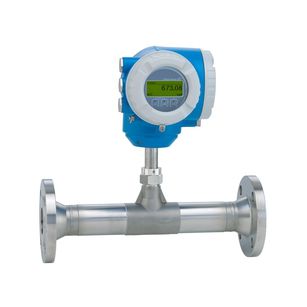

Запатентованная конструкция расходомера t-mass F 300 обеспечивает беспрецедентную стабильность измерений при тепловом поточном измерении массового расхода.
Расходомер t-mass F 300 в режиме реального времени компенсирует изменения технологических условий: температуры, давления, направления потока и типа газа.
Компактный преобразователь обеспечивает высокую гибкость в эксплуатации и системной интеграции: доступ с одной стороны, удаленный дисплей и улучшенные возможности подключения.
Технология Heartbeat обеспечивает надежность измерений и соответствие требованиям.
Преимущества расходомера Proline t-mass F 300
— Гибкое и удобное программирование на основе 21 стандартного газа или их свободно определяемых газовых смесей
— Высокий уровень управления технологическим процессом – превосходная точность и повторяемость измерений
— Надежный мониторинг – обнаружение технологических нарушений и обратного потока
— Простота обслуживания – съемный датчик
— Полный доступ к технологической и диагностической информации – многочисленные, свободно комбинируемые шины ввода/вывода и полевые шины
— Снижение сложности и разнообразия – свободно настраиваемые функции ввода-вывода
— Интегрированная проверка – технология Heartbeat
Характеристики расходомера Proline t-mass F 300
| Принцип измерения |
Температурный |
| Заголовок для продукта |
Фланцевый расходомер с долговременной стабильностью и компактным транмиттером.
Простая настройка для измерения газовых смесей или чистых газов на основе преднастроенных параметров 21 газа.
Измерение технических газов и газовых смесей на производстве в трубопроводах небольших диаметров. |
| Функции датчика |
Строгий контроль технологических процессов – высокая точность и повторяемость измерений. Надежный мониторинг – обнаружение обратного потока и нарушений в технологическом процессе. Простота обслуживания – съемный датчик.
Фланцевое исполнение, номинальный диаметр от DN 15 до 100. Возможность двунаправленного измерения; Высокоточные измерения. Запатентованный сенсор без дрейфа с уровнем функциональной безопасности SIL 2. |
| Особенности преобразователя |
Полный доступ к информации о процессе и диагностике – множество произвольно комбинируемых входных/ выходных сигналов и полевых шин. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat.
Компактный корпус с двумя отсеками, до 3 входных/ выходных сигналов. Дисплей с подсветкой, сенсорным управлением и доступом к сети WLAN. Возможно подключение удаленного дисплея. |
| Диапазон номинальных диаметров |
DN 15 … DN 100 (1/2″ … 4″) |
| Смачиваемые материалы |
Измерительные трубки
— DN 15 — 50: нержавеющая литая сталь, CF3M/1.4408
— DN 65 — 100: нержавеющая сталь, 1.4404 (316/316L)
Присоединения к процессу
Фланцевые соединения
Нержавеющая сталь, 1.4404 (F316/F316L)
Резьбовые соединения
Нержавеющая сталь, 1.4404 (316/316L)
Чувствительный элемент
Однонаправленный диапазон измерения
— Нержавеющая сталь, 1.4404 (316/316L)
— Alloy C22, 2.4602 (UNS N06022)
Двунаправленный диапазон измерения
Нержавеющая сталь, 1.4404 (316/316L)
Обнаружение обратного потока
Нержавеющая сталь, 1.4404 (316/316L) |
| Измеряемые параметры |
Массовый расход, температура, стандартный объемный расход, объемный расход, потребление воздуха, скорость, расход тепла и энергии, плотность |
| Макс. погрешность измерения |
Газ: 1,0% ИЗМ (10-100% ВПД), 0,1% ВПД (1-10% ВПД) |
| Диапазон измерения |
0.5 … 3750 кг/ч (1.1 … 8250 фунт/ч) |
| Макс. рабочее давление |
PN40 / Cl. 300 / 20K |
| Диапазон температур продукта |
-40 °C … +180°C |
| Диапазон окружающей температуры |
-40 … 60°C
Опция:
Преобразователь: -50 … 60°C,
Датчик: -60 … 60°C |
| Материал корпуса преобразователя |
Алюминий, AlSi10Mg, с покрытием
Поликарбонат |
| Степень защиты |
IP66/67, тип корпуса 4X |
| Дисплей/Настройка |
4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление)
Возможно конфигурирование с помощью локального дисплея
Выносной дисплей |
| Выходные сигналы |
3 выхода:
4-20 мА HART (актив./пассив.)
4-20 мA (актив./пассив.)
Импульс./ частот./ дискрет. выход (актив./пассив.)
Релейный выход |
| Входные сигналы |
Вход состояния
Вход 4-20 мА |
| Цифровая связь |
HART, Modbus RS485 |
| Источник питания |
24В пост.тока
100 … 240В перем.тока |
| Сертификаты на взрывозащиту |
ATEX, cCSAus, IECEx, NEPSI, JPN |
| Безопасность изделия |
CE, C-tick |
| Функциональная безопасность |
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a |
| Сертификаты и нормативы по давлению |
PED, CRN |
| Сертификаты на материалы |
3.1 материалы
NACE MR0175/MR0103 |
