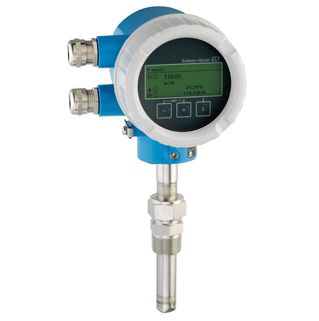

Расходомер t-mass T 150 — первый термально-массовый расходомер от компании Endress+Hauser для измерения расхода жидкостей.
Расходомер t-mass T 150 специально разработан для применения в воде.
Поскольку измерение не зависит от электропроводимости жидкости, он может быть использован в различных жидкостях, как на водной основе, так и не на водной основе, для задач мониторинга расхода.
Клиентские настройки сохраняются на дисплее и могут быть перенесены с одного устройства на другое посредством дисплея.
Преимущества расходомера Proline t-mass T 150
— Предназначен для мониторинга проводящих и непроводящих жидкостей
— Высокая воспроизводимость и линейность благодаря встроенной компенсации температуры
— Простая установка, незначительная потеря давления и отсутствие необходимости обслуживания
— Надежное измерение массового расхода и объемного расхода, приведенного к нормальным условиям
— Быстрая настройка при помощи интуитивно понятного меню
— Самодиагностика и мониторинг сбоев
— Автоматическое восстановление данных при сервисном обслуживании
Характеристики расходомера Proline t-mass T 150
| Принцип измерения |
Температурный |
| Заголовок для продукта |
Расходомер для надежного и простого мониторинга жидкостей. Предназначен для
мониторинга проводящих и непроводящих жидкостей |
| Функции датчика |
Высокая рабочая безопасность — высокая воспроизводимость и линейность благодаря встроенной компенсации температуры Высокоэффективное измерение — простота установки, незначительная потеря давления и отсутствие необходимости обслуживания Надежное измерение расхода с несколькими переменными Врезное исполнение для номинального диаметра DN 40 … 1000 (1½ … 40″). Датчик в стандартном или гигиеническом исполнении. |
| Особенности преобразователя |
Быстрая и эффективная установка – руководство и рабочее меню Высокая техническая готовность – самодиагностика и мониторинг сбоев Автоматическое извлечение данных для обслуживания. Устройство в компактном исполнении с электропитанием 24 В пост. тока 4‐20 мА HART, импульсный/частотный/релейный выход |
| Диапазон номинальных диаметров |
DN 40 … 1000 (1½ … 40″) |
| Смачиваемые материалы |
Трансмиттер: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
Врезная трубка: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
Соединение:
Обжимной фитинг 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Резьбовое соединение патрубка на приварную бобышку: 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐Зажимная муфта: PEEK 450G; 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Tri‐Clamp; DN40 DIN 11851, DN50 DIN 11851; DN40 DIN 11864‐1A, DN50 DIN 11864‐1A: 1.4404 (316L) |
| Измеряемые параметры |
Массовый расход, температура, объемный расход |
| Макс. погрешность измерения |
Расход: ±5 % ВПД |
| Диапазон измерения |
226…14 100 000 л/ч (60 …3 730 000 гал/ч)
(при нормальных условиях) |
| Макс. рабочее давление |
PN 40 |
| Диапазон температур продукта |
-20….+100 °C (-4 … +212 °F) |
| Диапазон окружающей температуры |
-40….+60 °C (-40 … +140 °F) |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием |
| Степень защиты |
IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка |
4‐строчный дисплей с кнопками управления
Настройка посредством локального дисплея и управляющего ПО |
| Выходные сигналы |
4…20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы |
Входной сигнал состояния |
| Цифровая связь |
HART |
| Источник питания |
18…30 В пост. тока |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus |
| Другие сертификаты и нормативы |
Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR
Гигиенический сертификат: 3-A, EHEDG |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR |
| Сертификаты и нормативы по давлению |
CRN |
| Сертификаты на материалы |
Сертификат на материал 3.1 |
| Гигиенические сертификаты и нормативы |
Гигиенический сертификат: 3-A, EHEDG |
