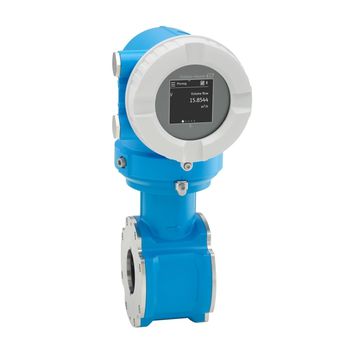

Пластинчатый расходомер Endress+Hauser Promag D 10 предназначен для всех основных систем водоснабжения, где требуется минимум места.
Благодаря простому аппаратному и программному обеспечению расходомер Promag D 10 упрощает каждый этап своего жизненного цикла — от проектирования до обслуживания с обычным качеством Endress+Hauser.
Технология Heartbeat обеспечивает надежность измерений и проверку соответствия требованиям.
Принцип двунаправленного измерения практически не зависит от давления, плотности, температуры и вязкости.
Для обычных применений с водой; оптимизирован для установки в ограниченном пространстве и при монтаже по пластиковым трубам
Преимущества расходомера Proline Promag D 10
— Простое и быстрое центрирование датчика – инновационная конструкция корпуса
— Энергосберегающее измерение расхода — отсутствие потери давления из–за сужения поперечного сечения
— Не требует технического обслуживания — нет движущихся частей
— Оптимальное удобство использования – работа с мобильными устройствами и приложением SmartBlue или дисплеем с сенсорным экраном
— Простой и экономящий время ввод в эксплуатацию — предварительная настройка параметров под руководством пользователя и в полевых условиях
— Интегрированная проверка – технология Heartbeat
Характеристики расходомера Endress+Hauser Proline Promag D 10
| Принцип измерения |
Электромагнитные расходомеры |
| Заголовок для продукта |
Бесфланцевый расходомер, в котором оптимальное соотношение «цена-качество» сочетается с простой концепцией управления.
Для базовых применений в измерении расхода воды; оптимизирован для ограниченного пространства и пластиковых труб. |
| Функции датчика |
Быстрое и простое центрирование датчика — инновационная конструкция корпуса датчика. Энергоэффективное измерение расхода – отсутствуют потери давления благодаря свободному проходному сечению. Не требует технического обслуживания — подвижные части отсутствуют.
Малая монтажная длина и небольшая масса. Встроенные заземляющие диски изготовлены из нержавеющей стали. Сертификат на применение с питьевой водой. |
| Особенности преобразователя |
Оптимальное удобство использования – управление с помощью мобильного устройства и приложения SmartBlue или сенсорного экрана. Простой и быстрый ввод в эксплуатацию – меню настройки параметров с подсказками. Проверка без прерывания процесса — технология Heartbeat.
2-строчный дисплей с кнопочным управлением. Прибор в компактном или раздельном исполнении. HART. |
| Диапазон номинальных диаметров |
DN 25 … 100 |
| Смачиваемые материалы |
Футеровка из полиуретана: 0 … +60 °C
Электроды: 1.4435 (316L) |
| Измеряемые параметры |
Объемный расход, проводимость, массовый расход |
| Макс. погрешность измерения |
Объемный расход (стандартный вариант): ±0,5 % ИЗМ ± 1 мм/с |
| Диапазон измерения |
9 дм³/мин … 282 м³/ч |
| Макс. рабочее давление |
PN 16, Class 150, 10K |
| Диапазон температур продукта |
Футеровка из полиуретана: 0 … +60 °C |
| Диапазон окружающей температуры |
-40 … 60°C |
| Материал корпуса сенсора |
DN 25 … 100 : AlSi10Mg, с покрытием |
| Материал корпуса преобразователя |
Поликарбонат; AlSi10Mg, с покрытием |
| Степень защиты |
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении (стандартный вариант): IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка |
Сенсорный ЖК дисплей с автоповоротом |
| Выходные сигналы |
4-20 мА HART (активный/пассивный), импульсн./частот./релей.выход
Modbus RS485, 4-20 мА |
| Цифровая связь |
HART, MODBUS RS485 |
| Источник питания |
DC 24 V
AC 100 … 230 V
AC 100 … 230 V / DC 24 V (для безопасных зон) |
| Сертификаты на взрывозащиту |
CSA, GP |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
