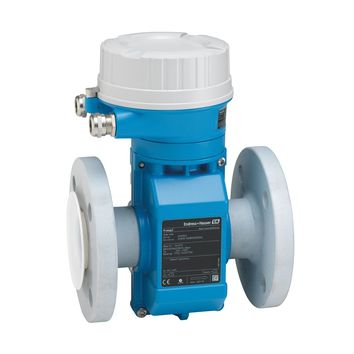

Проверенный датчик Endress+Hauser Promag E 100 для экономичного измерения электропроводящих жидкостей предназначен для различных основных применений в химической и перерабатывающей промышленности.
Ультракомпактный преобразователь обеспечивает максимальную производительность при минимальных габаритах и обеспечивает бесперебойную интеграцию в систему, что делает Promag E 100 предпочтительным выбором для конструкторов салазок, производителей оборудования и системных интеграторов.
Технология Heartbeat обеспечивает соответствие требованиям и безопасность процесса в любое время.
Преимущества расходомера Proline Promag E 100
— Экономичный датчик – идеальное решение для удовлетворения основных требований
— Энергосберегающее измерение расхода — отсутствие потери давления из–за сужения поперечного сечения
— Не требует технического обслуживания — нет движущихся частей
— Компактный датчик — полная функциональность при минимальных габаритах
— Экономящая время локальная работа без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
— Интегрированная проверка – технология Heartbeat
Характеристики расходомера Endress+Hauser Proline Promag E 100
| Принцип измерения |
Электромагнитные расходомеры |
| Заголовок для продукта |
Экономичный расходомер с ультракомпактным датчиком. Полностью подходит для основных применений в химической и перерабатывающей промышленности. |
| Функции датчика |
Экономичный датчик – идеальное решение для удовлетворения основных требований. Энергоэффективное измерение расхода – отсутствуют потери давления благодаря свободному проходному сечению. Не требует технического обслуживания — подвижные части отсутствуют. Номинальный диаметр: макс. DN 600 (24″). Допуски Ex для зоны 2. Вкладыш изготовлен из ПТФЭ. |
| Особенности преобразователя |
Компактный преобразователь — полная функциональность в ограниченном пространстве. Экономящая время локальная работа без дополнительного программного и аппаратного обеспечения — встроенный веб–сервер. Проверка без прерывания процесса — технология Heartbeat. Прочный сверхкомпактный корпус преобразователя. Доступен локальный дисплей. |
| Диапазон номинальных диаметров |
DN 15 … 600 (½… 24″) |
| Смачиваемые материалы |
Футеровка: PTFE
Электроды 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал |
| Измеряемые параметры |
Объемный расход, проводимость, массовый расход |
| Макс. погрешность измерения |
Объемный расход (стандартное исполнение): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйма/с)
Объемный расход (опция): ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с) |
| Диапазон измерения |
4 дм³/мин… 9600 м³/ч (1 … 44000 гал/мин) |
| Макс. рабочее давление |
PN 40, класс 150, 20K |
| Диапазон температур продукта |
-10…+110 °C (+14…+230 °F) |
| Диапазон окружающей температуры |
-10…+60 °C (+14…+140 °F) |
| Материал корпуса сенсора |
DN 15 … 300 (½… 12″) AlSi10Mg, с покрытием
DN 350…600 (14…24″): Углеродистая сталь с защитным лаком |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием |
| Степень защиты |
IP67, защитная оболочка типа 4X |
| Дисплей/Настройка |
4-строчный дисплей с задней подсветкой (без локального управления
Конфигурирование через веб-браузер и управляющее ПО |
| Выходные сигналы |
4…20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы |
Нет |
| Цифровая связь |
HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET |
| Источник питания |
20…30 В пост. тока |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus, INMETRO, EAC |
| Безопасность изделия |
CE, C-Tick |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению |
PED |
| Сертификаты на материалы |
Материал 3.1 |
