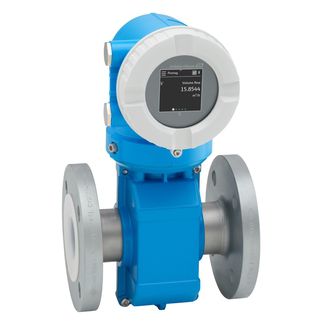

Расходомер Endress+Hauser Promag P 10 предназначен для измерения расхода химически агрессивных жидкостей, в том числе при высоких температурах.
Благодаря сочетанию характеристик Promag P 10 имеет преимущества на всех этапах — от проектирования до сервисного обслуживания.
Встроенная технология Heartbeat повышает безопасность и эксплуатационную готовность производства.
Преимущества расходомера Promag P 10
— Для различных применений – широкий выбор смачиваемых материалов
— Измерение расхода без потери давления благодаря полнопроходной конструкции датчика
— Минимизация технического обслуживания ввиду отсутствия подвижных частей
— Удобство использования – управление с помощью мобильного устройства и приложения SmartBlue или сенсорного экрана
— Простой и быстрый ввод в эксплуатацию – меню настройки параметров с подсказками
— Встроенная функция поверки – программный пакет Heartbeat Technology
Характеристики расходомера Endress+Hauser Promag P 10
| Принцип измерения |
Электромагнитные расходомеры |
| Заголовок для продукта |
Расходомер для базовых областей применения с простой концепцией управления.
Для химических и технологических процессов, в которых используются агрессивные жидкости. |
| Функции датчика |
Для различных применений – широкий выбор смачиваемых материалов. Измерение расхода без потери давления благодаря полнопроходной конструкции датчика. Минимизация технического обслуживания ввиду отсутствия подвижных частей.
Номинальный диаметр: до DN 600. Все распространенные сертификаты по взрывозащищенному исполнению. Футеровка: PTFE или PFA. |
| Особенности преобразователя |
Оптимальное удобство использования – управление с помощью мобильного устройства и приложения SmartBlue или сенсорного экрана. Простой и быстрый ввод в эксплуатацию – меню настройки параметров с подсказками. Проверка без прерывания процесса — технология Heartbeat .
Возможна интеграция в системы HART, Modbus RS485. Возможности управления с использованием мобильного приложения и опционального дисплея. |
| Диапазон номинальных диаметров |
DN 15 … 600 |
| Смачиваемые материалы |
Футеровка: PFA; PTFE
Электроды: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал; платина; титан |
| Измеряемые параметры |
Объемный расход, проводимость, массовый расход |
| Макс. погрешность измерения |
Объемный расход (стандартный вариант): ±0,5 % ИЗМ ± 1 мм/с |
| Диапазон измерения |
4 дм³/мин…9600 м³/ч |
| Макс. рабочее давление |
PN 40, Class 300, 20K |
| Диапазон температур продукта |
Материал футеровки PFA: –20…+150 °C
Материал футеровки PTFE: –40 … +130 °C |
| Диапазон окружающей температуры |
Материал фланца – углеродистая сталь: –10…+60 °C
Материал фланца – нержавеющая сталь: –40…+60 °C |
| Материал корпуса сенсора |
DN 15 … 300: AlSi10Mg, с покрытием
DN 350 … 600: углеродистая сталь, покрытие защитным лаком |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием |
| Степень защиты |
Стандартный вариант: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка |
2.4″ Сенсорный ЖК дисплей с автоповоротом; Возможна настройка и управление через приложение SmartBlue по Bluetooth |
| Выходные сигналы |
4-20 мА HART (активный/пассивный), импульсн./частот./релей.выход
Modbus RS485, 4-20 мА |
| Цифровая связь |
HART, MODBUS RS485 |
| Источник питания |
DC 24 V
AC 100 … 230 V
AC 100 … 230 V / DC 24 V (для безопасных зон) |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus, EAC, NEPSI, INMETRO, IND Ex, KC, JPN, UK Ex |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению |
PED, CRN |
| Сертификаты на материалы |
Сертификат на материал 3.1 |
| Гигиенические сертификаты и нормативы |
Сертификаты на работу с питьевой водой: ACS; NSF61, WRAS |
