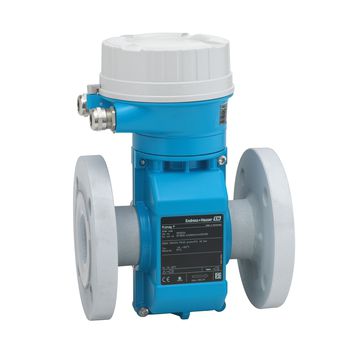

Расходомер Endress+Hauser Promag P 100 предназначен для химических и технологических применений с агрессивными жидкостями и высокими средними температурами.
Ультракомпактный преобразователь расходомера Promag P 100 обеспечивает максимальную производительность при минимальных габаритных размерах и обеспечивает плавную интеграцию в систему, что делает Promag P 100 предпочтительным выбором для конструкторов салазок, производителей оборудования и системных интеграторов.
Технология Heartbeat обеспечивает соответствие требованиям и безопасность процесса в любое время.
Преимущества расходомера Proline Promag P 100
— Универсальность применения – широкий спектр смачиваемых материалов
— Энергосберегающее измерение расхода — отсутствие потери давления из–за сужения поперечного сечения
— Не требует технического обслуживания — нет движущихся частей
— Компактный датчик — полная функциональность при минимальных габаритах
— Экономящая время локальная работа без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
— Интегрированная проверка – технология Heartbeat
Характеристики расходомера Endress+Hauser Promag P 100
| Принцип измерения |
Электромагнитные расходомеры |
| Заголовок для продукта |
Расходомер для самых высоких рабочих температур со сверхкомпактным преобразователем.
Предназначен для применения в агрессивных жидкостях и высокотемпературных средах. |
| Функции датчика |
Разнообразие областей применения — широкий выбор смачиваемых материалов. Энергоэффективное измерение расхода – отсутствуют потери давления благодаря свободному проходному сечению. Не требует технического обслуживания — подвижные части отсутствуют.
Номинальный диаметр: макс. DN 600 (24″). Все распространенные сертификаты по взрывозащищенному исполнению. Футеровка из PTFE или PFA. |
| Особенности преобразователя |
Компактный преобразователь – полная функциональность при малых размерах. Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Проверка без прерывания процесса — технология Heartbeat.
Прочный сверхкомпактный корпус преобразователя. Доступен локальный дисплей. |
| Диапазон номинальных диаметров |
DN 15 … 600 (½… 24″) |
| Смачиваемые материалы |
Футеровка: PFA, PTFE
Электроды: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал; платина; титан
Duplex 1.4462 (UNS S31803) |
| Измеряемые параметры |
Объемный расход, электропроводность, массовый расход, скорректированный объемный расход, скорректированная электропроводность |
| Макс. погрешность измерения |
Объемный расход (стандартное исполнение): ±0,5 % ИЗМ± 1 мм/с (0,04 дюйма/с)
Объемный расход (опция): ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйма/с |
| Диапазон измерения |
4 дм³/мин…9600 м³/ч (1…44000 гал/мин) |
| Макс. рабочее давление |
PN 40, класс 300, 20K |
| Диапазон температур продукта |
Материал футеровки PFA: –20…+150 °C (–4…+302 °F)
Материал футеровки PFA высокотемпературное исполнение: –20…+180 °C (–4…+356 °F)
Материал футеровки PTFE: -40…+130 °C (-40…+266 °F) |
| Диапазон окружающей температуры |
Материал фланца – углеродистая сталь: –10…+60 °C (+14…+140 °F)
Материал фланца – нержавеющая сталь: -40….+60 °C (-40 … +140 °F) |
| Материал корпуса сенсора |
DN 15 … 300 (½… 12″) AlSi10Mg, с покрытием
DN 350…600 (14…24″): Углеродистая сталь с защитным лаком |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием |
| Степень защиты |
IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка |
Доступна установка 4-строчного дисплея с подсветкой (без локального управления)
Возможна настройка посредством веб-браузера и управляющего ПО |
| Выходные сигналы |
4…20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы |
Нет |
| Цифровая связь |
HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET |
| Источник питания |
20…30 В пост. тока |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus, INMETRO |
| Безопасность изделия |
CE, C-Tick |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a |
| Морские сертификаты и нормативы |
ABS, BV, LR, DNV GL, BV |
| Сертификаты и нормативы по давлению |
PED, CRN |
| Сертификаты на материалы |
Сертификат на материал 3.1 |
| Гигиенические сертификаты и нормативы |
Сертификат на использование в питьевой воде: ACS, NSF 61 |
