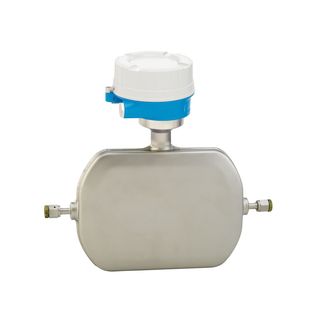

Компактный расходомер Endress+Hauser Promass A 500 идеально подходит для непрерывного управления технологическими процессами в особо сложных условиях эксплуатации.
Уникальная однотрубная система с самоотводом расходомера Promass A 500 обеспечивает точное измерение жидкостей и газов при минимальном расходе и высоком давлении.
Инновационный дистанционный преобразователь Promass A 500 обеспечивает максимальную гибкость при монтаже и безопасность эксплуатации в сложных условиях.
Технология Heartbeat обеспечивает надежность измерений и проверку соответствия требованиям.
Преимущества расходомера Promass A 500
— Компактная установка – компактный и легкий датчик
— Высочайшее качество продукции – самоосушивающаяся измерительная трубка всех типоразмеров
— Оптимальная безопасность процесса – устойчивость к агрессивным условиям окружающей среды и внутреннему засорению
— Полный доступ к технологической и диагностической информации – многочисленные, свободно комбинируемые функции ввода-вывода и Ethernet
— Снижение сложности и разнообразия – свободно настраиваемые функции ввода-вывода
— Интегрированная проверка – технология Heartbeat
Характеристики расходомера Endress+Hauser Promass A 500
| Принцип измерения |
Кориолисовые расходомеры |
| Заголовок для продукта |
Точный однотрубный расходомер для самых низких скоростей потока в дистанционном исполнении с возможностью до 4 входов/выходов.
Подходит для применений с наименьшим расходом во всех отраслях промышленности. |
| Функции датчика |
Компактная установка – компактный и легкий датчик. Высочайшее качество продукции – конструкция измерительной трубки с самоотводом для всех типоразмеров линии. Оптимальная безопасность процесса – устойчивость к агрессивным условиям окружающей среды и внутреннему засорению.
Номинальный диаметр: DN 1 … 4 (1⁄₂₄ … ¹⁄₈»). Рабочее давление достигает 430,9 бар (6250 фунтов на квадратный дюйм). Рабочая температура среды до +205 °C (+401 °F). |
| Особенности преобразователя |
Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat.
Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем. |
| Диапазон номинальных диаметров |
DN 1…4 (¹⁄₂₄…¹⁄₈») |
| Смачиваемые материалы |
Измерительная трубка: нержавеющая сталь, 1.4435 (316/316L); Alloy C22 |
| Измеряемые параметры |
Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность |
| Макс. погрешность измерения |
Массовый расход (жидкость): ±0,1 %
Объемный расход (жидкость): ±0,1 %
Массовый расход (газ): ±0,35 % Плотность (жидкость): ±0,0005 г/см³ |
| Диапазон измерения |
0…450 кг/ч (0…16,54 фунт/мин) |
| Макс. рабочее давление |
430,9 бар (6250 psi) |
| Диапазон температур продукта |
-50…205 °C |
| Диапазон окружающей температуры |
-40…60 °C |
| Материал корпуса сенсора |
Нержавеющая сталь, 1.4404 (316L) |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием; 1.4409 (CF3M), аналогичный 316L; поликарбонат |
| Степень защиты |
Датчик в раздельном исполнении (стандартный вариант): IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении (опция): IP69.
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка |
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО |
| Выходные сигналы |
4 выхода:
4…20 мА HART (активный/пассивный)
4…20 мА WirelessHART
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход |
| Входные сигналы |
Входной сигнал состояния
Вход 4…20 мА |
| Цифровая связь |
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания |
24 В пост. тока
100…230 В перем. тока
100…230 В перем. тока / 24 В пост. тока (безопасная зона) |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus, INMETRO, NEPSI |
| Безопасность изделия |
CE, C-TICK |
| Функциональная безопасность |
Функциональная безопасность согласно ГОСТ Р МЭК 61508, применим для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению |
CRN |
| Сертификаты на материалы |
Материал 3.1 |
| Гигиенические сертификаты и нормативы |
3-A, cGMP |
