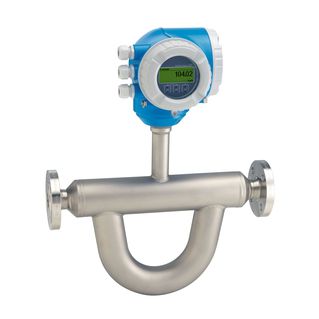

Расходомер Endress+Hauser Promass Q 300 обеспечивает максимальную точность измерений массового расхода, объемного расхода и плотности.
Расходомер Promass Q 300 является предпочтительным для использования в коммерческом учете; он оптимизирован для работы с жидкостями, в которых предполагается присутствие свободного газа.
Преобразователь в компактном исполнении обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике преобразователя, удаленный дисплей и улучшенные возможности подключения.
Технология Heartbeat обеспечивает постоянное соответствие нормам и безопасность процесса.
Преимущества расходомера Promass Q 300
— Гарантированное качество измерений – непревзойденная точность при измерении массового расхода, объемного расхода и плотности
— Оптимизированные характеристики для жидкостей со свободным газом – MFT (многочастотная технология)
— Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
— Простая установка – не требуются прямые участки до и после расходомера
— Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и Ethernet
— Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
— Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology
Характеристики расходомера Endress+Hauser Promass Q 300
| Принцип измерения |
Кориолисовые расходомеры |
| Заголовок для продукта |
Инновационное решение для сложных применений с удобным доступом к электронике трансмиттера в компактном исполнении.
Высочайшая производительность измерений при хранении, плотности и в сложных технологических условиях. |
| Функции датчика |
Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки. |
| Особенности преобразователя |
Полный доступ к диагностическим данным и информации о процессе — разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat .
Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея. |
| Диапазон номинальных диаметров |
DN 25 … 100 (1 … 4″) |
| Смачиваемые материалы |
Измерительная трубка: 1.4404 (316/316L); нержавеющая сталь, для криогенных областей применения
Соединение: 1.4404 (316/316L) |
| Измеряемые параметры |
Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация |
| Макс. погрешность измерения |
Массовый расход (жидкость): ±0,10% (стандартный вариант), 0,05 % (опция)
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,35 %
Плотность (жидкость): ±0,2 кг/м³ |
| Диапазон измерения |
0…550 000 кг/ч (0…20 210 lb/min) |
| Макс. рабочее давление |
PN 100, класс 600, 63K |
| Диапазон температур продукта |
Стандартное исполнение: -50…+205°C (-58…+401 °F)
Опция: -196…+150 °C (-321…+302 °F) |
| Диапазон окружающей температуры |
Стандартный вариант: — 20…+60 °C (–40…+140 °F)
Опция:–40…+60 °C (–40…+140 °F) |
| Материал корпуса сенсора |
1.4404 (316L), наивысшая коррозионная стойкость |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; нержавеющая сталь для преобразователя в гигиеническом исполнении |
| Степень защиты |
IP66/67, защитная оболочка типа 4X
IP69 |
| Дисплей/Настройка |
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей |
| Выходные сигналы |
3 выхода:
4…20 мА HART (активный/пассивный)
4…20 мА WirelessHART
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход |
| Входные сигналы |
Вход сигнала состояния
Вход 4…20 мА |
| Цифровая связь |
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA |
| Источник питания |
24 В пост. тока
100…230 В перем. тока
100…230 В перем. тока / 24 В пост. тока (безопасная зона) |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC |
| Безопасность изделия |
Маркировка CE, C-tick, EAC |
| Функциональная безопасность |
Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)
MI-005 Жидкости кроме воды (углеводороды, сжиженные газы, криогенные жидкости)
OIML R117 (Жидкости кроме воды, сжиженные газы, криогенные жидкости)
NTEP (Жидкости кроме воды, криогенные жидкости)
MC (Жидкости кроме воды, криогенные жидкости) |
| Морские сертификаты и нормативы |
Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV |
| Сертификаты и нормативы по давлению |
PED, CRN, AD 2000 |
| Сертификаты на материалы |
Сертификат на материал 3.1
NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK |
| Гигиенические сертификаты и нормативы |
3-A, EHEDG, cGMP |
