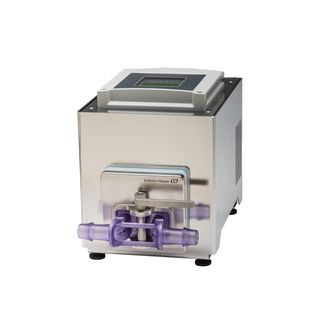

Расходомер Promass U 500 — идеальный одноразовый расходомер для биофармацевтического применения в медико-биологической отрасли.
Расходомер Endress+Hauser Promass U 500 отражает переход от многоразовых к одноразовым приборам и от серийного производства к непрерывному.
Предлагая многопараметрические измерения, расходомер Promass U 500 обеспечивает повышенную надежность, высокую точность и соответствие отраслевым стандартам cGMP.
Расходомер Promass U 500 особенно подходит для применения на начальных и последующих этапах процесса производства моноклональных антител (мАт).
Датчик состоит из одноразовой части, доступной в четырех типоразмерах, и стационарно установленного базового блока, подходящего для всех размеров трубопроводов.
Технология Heartbeat автоматически распознает диапазон расхода и проверяет достоверность заводской калибровки после установки. Это упрощает ввод в эксплуатацию и устраняет необходимость калибровки в полевых условиях. Преобразователь, оснащенный встроенным веб-сервером, WLAN и имеющий до 4 входов/выходов, обеспечивает простоту управления и дополнительную информацию о процессах и приборах.
Преимущества расходомера Promass U 500
— Лучшая в своем классе точность измерения – кориолисовая технология с многопараметрическим измерением
— Широкий диапазон изменения — один датчик подходит для всех размеров линий одноразового использования
— Соответствие требованиям cGMP — конструкция соответствует новейшим стандартам и рекомендациям; оснащение необходимыми атрибутами и документацией
— Простой и быстрый ввод в эксплуатацию – монтаж одной рукой и автоматическая передача данных калибровки
— Самоочищаемость или удаление воздушных пузырей — обеспечивается за счёт различных углов установки
— Не требуется калибровка в полевых условиях — автоматическая проверка с помощью встроенной технологии Heartbeat
— Цифровая интеграция — современные протоколы связи на базе однопарного Ethernet.
Характеристики расходомера Endress+Hauser Promass U 500
| Принцип измерения |
Кориолисовые расходомеры |
| Заголовок для продукта |
Специализированный прибор одноразового использования для биотехнологических применений с удаленной версией, поддерживающей до 4 входов/выходов. Современные протоколы связи по полевой шине (2-проводные). Высочайшая производительность измерений жидкостей в одноразовых процессах для медико-биологической промышленности. |
| Функции датчика |
Один датчик подходит для всех DN – одинарный вариант с 4 типоразмерами одноразовых трубок обеспечивает максимальную степень сжатия. Монтаж одноразовых трубок одной рукой – простота ввода в эксплуатацию благодаря интуитивно понятному зажимному механизму. Угол установки — возможность самоудаления или выхода пузырьков воздуха. Одноразовый, изготовлен из 1.4435 (316L) и поликарбоната. Полностью соответствует требованиям cGMP. Один датчик подходит для четырех линейных размеров: от 1⁄₈ до 1 «. |
| Особенности преобразователя |
Полный доступ к технологической и диагностической информации – многочисленные, свободно комбинируемые функции ввода-вывода и Ethernet. Снижение сложности и разнообразия – свободно настраиваемые функции ввода-вывода. Интегрированная проверка – технология Heartbeat.
Удаленная версия с поддержкой до 4 операций ввода-вывода. Дисплей с подсветкой, сенсорным управлением и доступом к беспроводной сети. Стандартный кабель между датчиком и передатчиком. |
| Диапазон номинальных диаметров |
¹⁄₈» до 1″ |
| Смачиваемые материалы |
Измерительные трубки: Нержавеющая сталь 1.4435, 316L
Патрубок для подключения шланга: Поликарбонат Makrolon Rx 1805 |
| Измеряемые параметры |
Масса, плотность, температура |
| Макс. погрешность измерения |
Массовый расход (жидкости): ±0,5% |
| Диапазон измерения |
от 0 до 75 кг/ч (от 0 до 165,3 фунтов/мин) |
| Макс. рабочее давление |
6 бар (87 фунтов на квадратный дюйм) |
| Диапазон температур продукта |
От 3 до 60°C (от 37,4 до 140°F) |
| Диапазон окружающей температуры |
От 5 до 40°C (от 41 до 104°F) |
| Материал корпуса преобразователя |
Алюминий, AlSi10Mg, с покрытием |
| Степень защиты |
Датчик: IP66/67, корпус типа 4X
Датчик: IP54 |
| Дисплей/Настройка |
4-строчный дисплей с подсветкой и сенсорным управлением (управление снаружи)
Возможна настройка с помощью локального дисплея и инструментов управления |
| Выходные сигналы |
«4 выхода:
4-20 мА HART (активный/пассивный)
4-20 мА WirelessHART
4-20 мА (активный/пассивный)
Импульсный/частотный/переключаемый выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход» |
| Входные сигналы |
Вход состояния
Вход 4-20 мА |
| Цифровая связь |
Modbus RS485, PROFINET через Ethernet-APL |
| Источник питания |
Переменный ток от 100 до 230 В / постоянный ток 24 В (безопасная зона) |
| Безопасность изделия |
Маркировка CE, C-tick, EAC |
| Функциональная безопасность |
Функциональная безопасность в соответствии с IEC 61508, применимая в приложениях, связанных с безопасностью, в соответствии с IEC 61511 |
| Гигиенические сертификаты и нормативы |
Соответствие требованиям cGMP, ASME BPE, BPOG, FDA |
