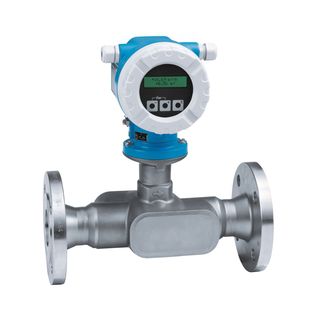

Расходомер Endress+Hauser Prosonic 92F сочетает в себе преобразователь с питанием от контура и фланцевый датчик в прочном корпусе.
Расходомер Prosonic 92F обеспечивает простую интеграцию в систему управления и высокую точность измерений по привлекательной цене.
Расходомер идеально подходит для химической и нефтехимической отраслей.
На принцип измерения не влияют такие параметры процесса, как давление, плотность, температура, проводимость и вязкость
Фланцевый сенсор для измерения расхода однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности.
Преимущества расходомера Prosonic Flow 92F
— Конструкция обеспечивает безопасность технологических процессов — международные сертификаты на применение во взрывоопасных зонах
— Нет дополнительной потери давления — полнопроходная конструкция
— Прозрачность процесса — возможность диагностики
— Простой монтаж и сокращение затрат на установку — преобразователь с питанием от контура
— Полное соответствие отраслевым нормам – IEC/ATEX/FM/CSA/TIIS/NEPSI
— Автоматическое восстановление данных для простого обслуживания
— Полное соответствие NACE MR0175 и MR0103
— Номинальный диаметр: DN 25 … 300 (1 .. 12″)
— Температура среды: –40 … 200 °C (–40 … 392 °F)
— Компактное и раздельное исполнение
— 2-строчный дисплей с подсветкой и кнопочным управлением
— HART, PROFIBUS PA, FOUNDATION Fieldbus
Характеристики расходомера Endress+Hauser Prosonic Flow 92F
| Принцип измерения |
Ультразвуковой: расход |
| Заголовок для продукта |
Высокоточный расходомер с питанием по сигнальной цепи, с инновационной параллельной конструкцией для снижения длины входных прямых участков.
Прибор для непрерывного измерения однородных проводящих и непроводящих жидкостей в химической и нефтехимической промышленности. |
| Функции датчика |
Безопасная конструкция для технологических процессов – международные сертификаты на применение во взрывоопасных зонах. Нет дополнительнойй потери давления — полнопроходная конструкция. Прозрачность процесса — возможность диагностики.
Полное соответствие требованиям NACE MR0175 и MR010. Номинальный диаметр: DN 25 … 300 (1… 12″). Температура среды: от -40 до +200 °C (от -40 до +392 °F). |
| Особенности преобразователя |
Простой и экономичный монтаж – преобразователь с питанием по сигнальной цепи. Полное соответствие отраслевым нормам – IEC/ATEX/FM/CSA/TIIS/NEPSI. Автоматическое извлечение данных для обслуживания.
Прибор в компактном или раздельном исполнении. Двухстрочный дисплей с подсветкой и кнопками. HART, PROFIBUS PA, FOUNDATION Fieldbus. |
| Диапазон номинальных диаметров |
2-лучевая версия: DN80…300 (3…12″)
3-лучевая версия: DN25…50 (1…2″)
4-лучевая версия: DN 80…300 (3…12″) |
| Смачиваемые материалы |
Датчик:
A351-CF3M (DN25…100)
1.4404/TP316/TP316L или A106 GrB (DN150…300)
Преобразователь: 1.4404/316/316L
Фланцы: 1.4404/316/316L или A105/1.0432 |
| Измеряемые параметры |
Объемный расход, расчетный массовый расход, скорость звука, скорость потока, мощность сигнала |
| Макс. погрешность измерения |
Объемный расход (стандартный вариант):
— ±0,5 % ИЗМ при 0,5…10 м/с (1,6…33 фут/с)
Объемный расход (опция):
— ±0,3 % ИЗМ при 0,5…10 м/с (1,6…33 фут/с) |
| Диапазон измерения |
0…2400 м3/ч |
| Макс. рабочее давление |
PN 40 / ASME Cl. 300 / JIS 20K |
| Диапазон температур продукта |
-40 … +150 °C
-40 … +200 °C опция |
| Диапазон окружающей температуры |
-40…+60 °C, компактное исполнение
-40…+80 °C, выносной датчик
-40…+60 °C, выносной преобразователь |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием |
| Степень защиты |
IP67, NEMA 4X
IP68 NEMA 6P (опция для раздельного исполнения) |
| Дисплей/Настройка |
2х-строчный с подсветкой, 3 физические кнопки |
| Выходные сигналы |
1 x 4…20 мА HART
1 x импульсный/частотный/переключающий выход (пассивный) |
| Входные сигналы |
не исп. |
| Цифровая связь |
HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания |
Питание по сигнальной цепи с 2-проводным подключением |
| Сертификаты на взрывозащиту |
ATEX, FM, CSA, JPN |
| Другие сертификаты и нормативы |
Сертификат на материал 3.1 (смачиваемые части), произведена калибровка на сертифицированном калибровочном оборудовании (согласно ISO/IEC 17025), CRN, AD2000
Маркировка PED, EAC |
| Безопасность изделия |
Маркировка EAC |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) |
| Сертификаты и нормативы по давлению |
CRN, PED, AD2000 |
| Сертификаты на материалы |
Сертификат на материал 3.1 (смачиваемые части) |
