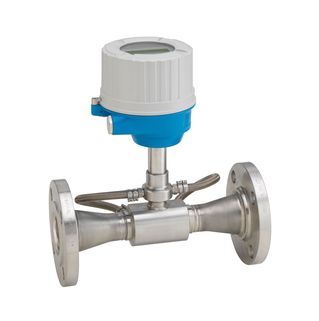

Расходомер Prosonic Flow E 100 предназначен для измерения расхода деминерализованной воды в коммунальных службах, например, в трубопроводах возврата конденсата из котлов, требуются надежные устройства.
Расходомер Proline Prosonic Flow E 100 обеспечивает экономичное и точное измерение двунаправленного расхода во всех отраслях промышленности.
Благодаря встроенному измерителю температуры Prosonic Flow E 100 зарекомендовал себя как многопараметрический расходомер, обеспечивающий значительную дополнительную эффективность на вашем предприятии.
Технология Heartbeat обеспечивает надежность измерений и продлевает циклы повторной калибровки.
Преимущества расходомера Proline Prosonic Flow E 100
— Долговременная стабильность – надежный датчик
— Дополнительное уменьшение точки измерения – многопараметрическое устройство
— Надежное измерение расхода – высокая скорость вращения (200:1)
— Экономящая время локальная работа без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
— Увеличенные интервалы калибровки – встроенная проверка устройства благодаря технологии Heartbeat
— Простой ввод в эксплуатацию – краткое описание параметров
Характеристики расходомера Endress+Hauser Prosonic Flow E 100
| Принцип измерения |
Ультразвуковой: расход |
| Заголовок для продукта |
Экономичный ультразвуковой расходомер со встроенным измерением температуры.
Двунаправленный расходомер деминерализованной воды для коммунальных нужд, например, для трубопроводов возврата конденсата из котлов. |
| Функции датчика |
Долговременная стабильность – надежный датчик. Дополнительное уменьшение точки измерения – многопараметрическое устройство. Надежное измерение расхода – высокая скорость вращения (200:1).
Точность измерения до ±0,5 % (расход) или в соответствии с EN 1434, п. 2, ±2,0 °C (± 3,6 °F) (температура). Макс. температура нагрева: 150 °C. Корпус счетчика полностью изготовлен из нержавеющей стали. |
| Особенности преобразователя |
Экономящая время локальная работа без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Увеличенные интервалы калибровки – встроенная проверка устройства благодаря технологии Heartbeat. Простой ввод в эксплуатацию – краткое описание параметров.
4-20 мА HART, импульсный/стационарный выход. Имеется локальный дисплей для считывания данных и мониторинга. Прочный корпус преобразователя. |
| Диапазон номинальных диаметров |
DN 50 … 150 (2″… 6″) |
| Смачиваемые материалы |
Измерительная трубка: 1.4301 (F304)
Присоединение к процессу: 1.4571; 1.4404 (F316L); 1.0038 (S235JR); 1,4306 (F304L); 1.4307 (F304L); A105 |
| Измеряемые параметры |
Объемный расход, расчетный массовый расход, скорость потока, скорость звука, температура |
| Макс. погрешность измерения |
Объемный расход:
— ±0,5 % или ± 0.02% ИЗМ при 0,5 … 10 м/с (1,6 … 33 фут/с)
— ±0,7 % ИЗМ при скорости потока < 0,5 м/с (1,64 фут/с) |
| Диапазон измерения |
0,025 … 5 м/с (0,02 … 16,4 фут/с)
0 … 6360 дм3/мин (0 … 1680 гал/мин) |
| Макс. рабочее давление |
PN 25 / ASME класс 150 |
| Диапазон температур продукта |
0…150 °C |
| Диапазон окружающей температуры |
-20…60 °C |
| Материал корпуса сенсора |
Нержавеющая сталь |
| Материал корпуса преобразователя |
Компактное исполнение: AlSi10Mg, с покрытием |
| Степень защиты |
Стандартный вариант: IP66/67, защитная оболочка типа 4X
С открытым корпусом: IP20, защитная оболочка типа 1 |
| Дисплей/Настройка |
Доступна установка 4-строчного дисплея с подсветкой (без локального управления)
Возможна настройка посредством веб-браузера и управляющего ПО |
| Выходные сигналы |
4…20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы |
Нет |
| Источник питания |
19,2 … 28,8 В пост. тока |
| Сертификаты на взрывозащиту |
Нет |
| Безопасность изделия |
Маркировка CE, C-Tick, EAC |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению |
PED |
| Сертификаты на материалы |
Материал 3.1 |
