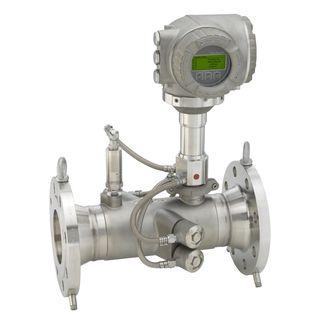

Расходомер Prosonic Flow G 300 подходит для широкого диапазона применений и предназначен для измерения расхода газа, в том числе при наличии влаги в газе и при нестабильности свойств и состава газа.
Герметичный корпус датчика с разрывным диском, стойкий к повышенному давлению, повышает безопасность работы.
Компактный преобразователь обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ с одной стороны прибора, удаленный дисплей и оптимальные возможности подключения.
Технология Heartbeat обеспечивает стабильную безопасность процесса и его соответствие стандартам.
Преимущества расходомера Prosonic Flow G 300
— Универсальный измерительный прибор, способный работать в газовых смесях произвольного состава в сложных областях применения
— Максимальная надежность показаний даже при наличии влаги в газе – конструкция датчика нечувствительна к конденсату
— Оперативный контроль процесса – получение показателей в реальном времени с компенсацией по давлению и температуре
— Эффективное решение – многопараметрическое измерение, отсутствие потерь давления
— Полный доступ к данным процесса и диагностической информации — широкий выбор произвольно комбинируемых входных/выходных сигналов
— Простота и универсальность — легко конфигурируемые функции входных/выходных сигналов
— Встроенные функции самопроверки и диагностики — технология Heartbeat
Характеристики расходомера Endress+Hauser Prosonic Flow G 300
| Принцип измерения |
Ультразвуковой: расход |
| Заголовок для продукта |
Высоконадежный прибор, специально разработанный для работы в изменяющихся условиях процесса. Гибкая настройка для работы с определяемым пользователем газовыми смесями в сложных измерительных задачах.
Точные измерения параметров природного и технологического газа в химической и нефтегазовой промышленности. |
| Функции датчика |
Специальная конструкция сенсора для измерения сухого и влажного газа. Максимальный контроль процесса: компенсация по температуре и давлению в реальном времени. Эффективное решение — многопараметрические измерения без потери давления.
Прямое измерение расхода, давления и температуры. Смачиваемые части: титан/316L. Максимальная погрешность измерения: 0.5 %. |
| Особенности преобразователя |
Полный доступ к диагностическим данным и информации о процессе — множество свободно комбинируемых входов/выходов и полевых шин. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat .
Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Дисплей с подсветкой, сенсорным управлением и доступом к сети WLAN. Доступен блок выносных дисплеев. |
| Диапазон номинальных диаметров |
DN 25 … 300 (1 … 12″) |
| Смачиваемые материалы |
Измерительная трубка: 1.4408/1.4409 (CF3M)
Преобразователь: 1.4404 (316, 316L), Титан марки 2 |
| Измеряемые параметры |
Объемный расход, скорректированный объемный расход, массовый расход, скорость потока, скорость звука, давление, температура, плотность, динамическая вязкость, расход энергии, индекс Воббе, доля метана, теплотворная способность, молярная масса |
| Макс. погрешность измерения |
Объемный расход (стандарт):
‐ ±1.0 % o.r. при 3 … 40 м/с
‐ ±2 % o.r. при 0.3 … 3 м/с
Объемный расход (опция):
‐ ±0.5 % o.r. при 0.3 … 3 м/с
‐ ±1.0 % o.r. при 3 … 40 м/с
Массовый расход (стандарт):
‐ ±1.5 % o.r. при 3 … 40 м/с
‐ ±2.5 % o.r. при 0.3 … 3 м/с
Массовый расход (опция):
‐ ±1.5 % o.r. при 0.3 … 3 м/с
‐ ±1.0 % o.r. при 3 … 40 м/с
Содержание метана: ±1.00 %
Молярная масса: ±1.50 %
Плотность: ±1.50 %
Динамическая вязкость: ±3.00 %
Теплотворная способность: ±1.00 %
Число Воббе: ±1.00 %» |
| Диапазон измерения |
Газ: 0.3 м/с … 40 м/с |
| Макс. рабочее давление |
0.7 … 101 бар абс (10.15 … 1464.88 psi a) |
| Диапазон температур продукта |
-50 …150 °C
-50 … 100 °C со встроенной измерительной ячейкой |
| Диапазон окружающей температуры |
-40 … 60 °C(-40 … +140 °F)
Опция: -50 … 60 °C(-58 … +140 °F) |
| Материал корпуса сенсора |
Нержавеющая сталь, 1.4404(316/316L), 1.4408/1.4409 (CF3M) |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием; 1.4409 (CF3M) аналог. 316L
Поликарбонат |
| Степень защиты |
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Опция: Внешняя антенна WLAN: IP67 |
| Дисплей/Настройка |
4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление)
Возможна конфигурация с помощью локального дисплея
Доступен выносной дисплей |
| Выходные сигналы |
3 выхода:
4…20 мА HART (активный/пассивный)
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход |
| Входные сигналы |
Входной сигнал состояния
4-20 мA входной сигнал |
| Цифровая связь |
HART, Modbus RS485 |
| Источник питания |
24 В пост.тока
100 … 230 В пост.тока
100 … 230 В перем.тока / 24 В пост.тока (для безопасных зон) |
| Сертификаты на взрывозащиту |
ATEX, cCSAus, IECEx, NEPSI, JPN |
| Безопасность изделия |
CE, C-tick |
| Функциональная безопасность |
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a |
| Сертификаты и нормативы по давлению |
PED, CRN |
| Сертификаты на материалы |
3.1 материал
NACE MR0175/MR0103 |
