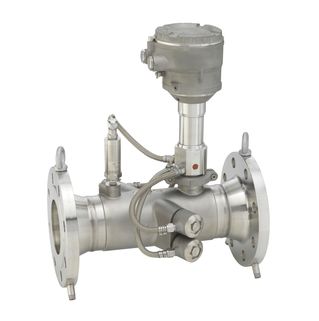

Для широкого спектра газовых применений расходомер Prosonic Flow G 500 обеспечивает надежное измерение расхода даже при наличии влажного газа и изменении его свойств и состава.
Корпус датчика с разрывной мембраной, рассчитанный на давление, снижает риски для безопасности.
Инновационный дистанционный датчик обеспечивает максимальную гибкость установки и безопасность эксплуатации в сложных условиях.
Технология Heartbeat обеспечивает соответствие требованиям и безопасность процесса в любое время.
Преимущества расходомера Proline Prosonic Flow G 500
— Гибкое устройство с настраиваемыми пользователем газовыми смесями для сложных задач измерения
— Максимальная надежность даже при высокой влажности газа – конструкция датчика нечувствительна к конденсату
— Высокопроизводительное управление процессом — значения с компенсацией давления и температуры в режиме реального времени
— Эффективное решение – многопараметрическое, без потери давления
— Полный доступ к технологической и диагностической информации – многочисленные, свободно комбинируемые операции ввода-вывода
— Снижение сложности и разнообразия – свободно настраиваемые функции ввода-вывода
— Интегрированная проверка – Технология Heartbeat
Характеристики расходомера Endress+Hauser Prosonic Flow G 500
| Принцип измерения |
Ультразвуковой: расход |
| Заголовок для продукта |
Высоконадежный прибор в раздельном исполнении, специально разработанный для работы в изменяющихся условиях процесса.
Гибкая настройка для работы с определяемым пользователем газовыми смесями в сложных измерительных задачах.
Точные измерения параметров природного и технологического газа в химической и нефтегазовой отраслях. |
| Функции датчика |
Специальная конструкция сенсора для измерения сухого и влажного газа. Максимальный контроль процесса: компенсация по температуре и давлению в реальном времени. Эффективное решение — многопараметрические измерения без потери давления.
Прямое измерение расхода, давления и температуры. Смачиваемые части: титан/316L. Максимальная погрешность измерения: 0.5 %. |
| Особенности преобразователя |
Полный доступ к диагностическим данным и информации о процессе — множество свободно комбинируемых входов/выходов и полевых шин. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса — технология Heartbeat.
Раздельное исполнение с возможностью подключения до 4 устройств ввода-вывода. Дисплей с подсветкой, сенсорным управлением и доступом к сети WLAN. Стандартный кабель между датчиком и преобразователем. |
| Диапазон номинальных диаметров |
DN 25 … 300 (1 … 12″) |
| Смачиваемые материалы |
Измерительная трубка: 1.4408/1.4409 (CF3M)
Преобразователь: 1.4404 (316. 316L, титан марки 2 |
| Измеряемые параметры |
Объемный расход, скорректированный объемный расход, массовый расход, скорость потока, скорость звука, давление, температура, плотность, динамическая вязкость, расход энергии, индекс Воббе, доля метана, теплотворная способность, молярная масса |
| Макс. погрешность измерения |
Объемный расход (стандарт):
‐ ±1.0 % o.r. при 3 … 40 м/с
‐ ±2 % o.r. при 0.3 … 3 м/с
Объемный расход (опция):
‐ ±0.5 % o.r. при 0.3 … 3 м/с
‐ ±1.0 % o.r. при 3 … 40 м/с
Массовый расход (стандарт):
‐ ±1.5 % o.r. при 3 … 40 м/с
‐ ±2.5 % o.r. при 0.3 … 3 м/с
Массовый расход (опция):
‐ ±1.5 % o.r. при 0.3 … 3 м/с
‐ ±1.0 % o.r. при 3 … 40 м/с
Содержание метана: ±1.00 %
Молярная масса: ±1.50 %
Плотность: ±1.50 %
Динамическая вязкость: ±3.00 %
Теплотворная способность: ±1.00 %
Число Воббе: ±1.00 % |
| Диапазон измерения |
Газ: 0.3 м/с … 40 м/с |
| Макс. рабочее давление |
0,7 … 100 бар абс (10.15 … 1450.38 psi a) |
| Диапазон температур продукта |
-50 … 100 °C
-50 … 100 °C со встроенным датчиком давления |
| Диапазон окружающей температуры |
-40 … 60 °C(-40 … +140 °F)
Опция: -50 … 60 °C(-58 … +140 °F) |
| Материал корпуса сенсора |
Нержавеющая сталь, 1.4404(316/316L), 1.4408/1.4409 (CF3M) |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием; 1.4409 (CF3M) аналог. 316L
Поликарбонат |
| Степень защиты |
Датчик, выносное исполнение: IP66/67, тип 4X кожух
Преобразователь, выносное исполнение: IP66/67, тип 4X кожух |
| Дисплей/Настройка |
4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление)
Возможна конфигурация с помощью локального дисплея |
| Выходные сигналы |
4 выхода:
4…20 мА HART (активный/пассивный)
4…20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход |
| Входные сигналы |
Входной сигнал состояния
Входной сигнал 4-20 мA |
| Цифровая связь |
HART, Modbus RS485 |
| Источник питания |
AC 100 … 230 V / DC 24 V (для безопасных зон) |
| Сертификаты на взрывозащиту |
ATEX, cCSAus, IECEx, NEPSI, JPN |
| Безопасность изделия |
CE, C-tick |
| Функциональная безопасность |
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Сертификаты и нормативы по давлению |
PED, CRN |
| Сертификаты на материалы |
3.1 материал
NACE MR0175/MR0103 |
