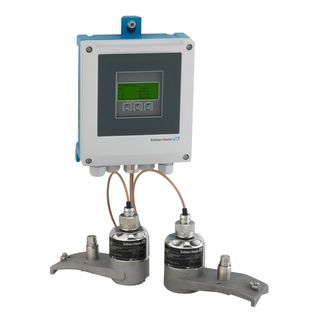

Prosonic Flow W 400 — это ультразвуковой накладной расходомер, который идеально подходит для безопасного, экономичного и не требующего технического обслуживания измерения проводящих и непроводящих жидкостей.
Расходомер Prosonic Flow W 400 измеряет расход неинвазивно и двунаправленно, независимо от давления, плотности и электропроводности, и без прерывания процесса.
FlowDC делает монтаж таким гибким, как никогда ранее. Заданная точность поддерживается при диаметре на входе всего в 2 раза больше DN, даже в случае нарушения профиля потока.
Специальные соединительные накладки делают эту ультразвуковую систему не требующей технического обслуживания в течение всего срока службы изделия.
Технология Heartbeat обеспечивает непрерывную прозрачность процесса благодаря функциям диагностики, верификации и мониторинга. Таким образом, накопление может быть обнаружено до того, как оно повлияет на работу.
Преимущества расходомера Proline Prosonic Flow W 400
— Гибкий монтаж – система FlowDC сводит к минимуму расход воды на входе
— Надежная производительность измерений – проверенные датчики в сочетании с системой монтажа, не требующей технического обслуживания, обеспечивают долговременную стабильность сигналов
— Низкие капиталовложения – экономичность повышается с увеличением диаметра трубы (до DN 4000/160″)
— Простота в эксплуатации — веб–сервер обеспечивает полный удаленный доступ, а дисплей устройства обеспечивает удобное взаимодействие на месте.
— Прозрачная информация о процессах – технология Heartbeat с ее интегрированными функциями диагностики, верификации и мониторинга обеспечивают соответствие требованиям и безопасность процессов в любое время.
Характеристики расходомера Endress+Hauser Prosonic Flow W 400
| Принцип измерения |
Ультразвуковой: расход |
| Заголовок для продукта |
Стационарный счетчик с технологией Heartbeat и веб-сервером для систем водоснабжения и водоотведения.
Благодаря FlowDC на входе обеспечивается короткий промежуток времени.
Двунаправленное измерение расхода воды и сточных вод, а также технической воды и гидроэлектростанций. |
| Функции датчика |
Низки капиталовложения – механическая конструкция с превосходным диаметром трубы (до DN 4000/156″). Нет дополнительных путей утечки – внешнее измерение на наружной стороне трубы. Надежные измерения на различных материалах труб – доступны датчики для стеклопластиковых и пластиковых труб.
Монтаж без прерывания технологического процесса. Широкий диапазон номинальных диаметров: DN от 15 до 4000 (от ½ до 160 дюймов). Средняя температура до +130 °C (+266 °F). |
| Особенности преобразователя |
Безопасная эксплуатация – нет необходимости открывать устройство благодаря дисплею с сенсорным управлением и фоновой подсветкой. Полный удаленный доступ – веб-сервер. Интегрированная диагностика, верификация и мониторинг – технология Heartbeat.
Корпус передатчика изготовлен из прочного поликарбоната или алюминия. Удаленная версия для настенного монтажа. Встроенный регистратор данных: мониторинг измеренных значений. |
| Диапазон номинальных диаметров |
DN15 — 4000 (от 1/2 до 160″) |
| Материалы для датчиков |
Система с зажимным креплением:
Держатель датчика 1.4301 (304), 1.4404 (316L)
Корпус датчика 1.4301 (304), 1.4404 (316L)
Крепежные ленты 1.4301 (304), 1.4404 (316L) |
| Измеряемые параметры |
Объемный расход, Скорость потока, Скорость звука |
| Макс. погрешность измерения |
Объемный расход:
±3% o.r. для DN15
±2% o.r. для DN25 – 200
±2% o.r. выше DN200 |
| Диапазон измерения |
от 0 до 15 м/с (от 0 до 50 футов/с) |
| Макс. рабочее давление |
Н/Д |
| Диапазон температур продукта |
От -40 до +130 °C (от -40 до +266 °F) |
| Диапазон окружающей температуры |
Датчик DN от 15 до 65: от -40 до 130°C
Датчик DN от 50 до 4000: от -40 до 130°C |
| Материал корпуса сенсора |
Н/Д |
| Материал корпуса преобразователя |
Корпус для настенного монтажа
Поликарбонат; ALSI10 мг, с покрытием |
| Степень защиты |
Датчик: IP66/67, корпус типа 4X
Датчик: IP66/67, корпус типа 4X, IP68, корпус типа 6P (опционально) |
| Дисплей/Настройка |
4‐строчный дисплей с подсветкой и сенсорным управлением (управление снаружи)
Возможна настройка с помощью локального дисплея, веб-браузера и операционных инструментов |
| Выходные сигналы |
3 выхода:
4-20 мА/4-20 мА HART (активный)
Импульсный/частотный/переключающий выход (пассивный)
Импульсный/частотный/переключающий выход (пассивный)
Modbus RS485 |
| Входные сигналы |
Ввод состояния |
| Цифровая связь |
HART |
| Источник питания |
ПЕРЕМЕННЫЙ ток от 100 до 240 В / ПЕРЕМЕННЫЙ ток/постоянный ток 24 В |
| Сертификаты |
cCSAus |
| Безопасность изделия |
Маркировка CE, C-tick, EAC |
| Метрологические нормативы и сертификаты |
Проверка расходомера на всех частотах, кроме 0,3 МГц, размер контрольной линии: 5 МГц DN 50, все остальные частоты DN 100.
Проверка проводится на аккредитованном калибровочном оборудовании (в соответствии с ISO/IEC 17025).
Технология Heartbeat соответствует требованиям к отслеживаемости измерений в соответствии с ISO 9001:2015 – Раздел 7.1.5.2 a |
