| Принцип измерения |
Вихревой |
| Заголовок для продукта |

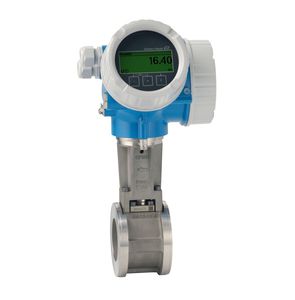

Экономичный пластинчатый расходомер, доступный в компактном или дистанционном исполнении.
Интегрированное измерение температуры для измерения расхода насыщенного пара по массе/энергии.
Для всех основных применений и для замены диафрагм один к одному. |
| Функции датчика |
Простая установка датчика – центрирующие кольца входят в комплект поставки. Высокая эксплуатационная готовность – проверенная надежность, устойчивость к вибрациям, температурным перепадам и гидроударам. Долговременная стабильность — надежный емкостный датчик без смещений.
Полная длина 65 мм (2,56 дюйма). Бесфланцевое исполнение. Оптимизированный вес. |
| Особенности преобразователя |
Удобное подключение устройства – отдельный отсек для подключения. Безопасная эксплуатация – нет необходимости открывать устройство благодаря дисплею с сенсорным управлением и фоновой подсветке.
Проверка без прерывания процесса — технология Heartbeat .
Модуль дисплея с функцией передачи данных. Прочный корпус с двумя отсеками. Безопасность предприятия: международные сертификаты (SIL, взрывоопасные зоны). |
| Диапазон номинальных диаметров |
DN 15…150 (½…6″) |
| Смачиваемые материалы |
Измерительная трубка: 1.4408 (C3FM)
Датчик DSC: 1.4435 (316/316L) |
| Измеряемые параметры |
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура |
| Макс. погрешность измерения |
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (жидкость): ±0,85%
Массовый расход (пар, газ): ±1,7 % |
| Диапазон измерения |
Жидкость: 0,16…625 м³/ч (0,09…368 фут³/мин)
в зависимости от среды: вода при 1 бар а, 20 °C (14,5 psi а, 68° F)
Пар, газ: 2…8342 м³/ч (1,18…4910 фут³/мин)
в зависимости от среды: пар при 180 °C, 10 бар а (356 °F, 145 psi а); воздух при 25 °C, 4,4 бар а (77 °F, 63,8 psi а) |
| Макс. рабочее давление |
PN 40, класс 300, 20K |
| Диапазон температур продукта |
Стандартное исполнение: –40…+260 °C (–40…+500 °F)
Для повышенных/пониженных температур (опция): –200…+400 °C (–328…+752 °F)
Для повышенных/пониженных температур (по запросу): –200…+450 °C (–328…+842 °F) |
| Диапазон окружающей температуры |
Компактное исполнение (стандартный вариант): –40…+80 °C (–40…+176 °F)
Компактное исполнение (опция): –50…+80 °C (–58…+176 °F)
Раздельное исполнение (стандартный вариант): –40…+85 °C (–40…+185 °F)
Раздельное исполнение (опция): –50…+85 °C (–58…+185 °F) |
| Материал корпуса сенсора |
Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты |
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка |
4-строчный дисплей с подсветкой и сенсорным управлением (дистанционное управление)
Настройка с помощью локального дисплея и управляющего ПО
Доступен выносной дисплей |
| Выходные сигналы |
4…20 мА HART (пассивный)
4…20 мА (пассивный)
Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы |
Токовый вход 4…20 мА (пассивный) |
| Цифровая связь |
HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания |
12…35 В пост. тока (4…20 мА HART с импульсным/частотным/релейным выходом или без него)
12…30 В пост. тока (4…20 мА HART, 4…20 мА)
12…35 В пост. тока (4…20 мА HART, импульсный/частотный/релейный выход, вход 4…20 мА)
9…32 В пост. тока (PROFIBUS PA, импульсный/частотный/релейный выход) |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus, JPN, EAC |
| Безопасность изделия |
CE, C-TICK, EAC |
| Функциональная безопасность |
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV SÜD) |
| Морские сертификаты и нормативы |
ABS, LR, BV |
| Сертификаты и нормативы по давлению |
PED, CRN |
| Сертификаты на материалы |
Материал 3.1
NACE MR0175/MR0103, PMI (по запросу) |
