| Принцип измерения |
Вихревой |
| Заголовок для продукта |

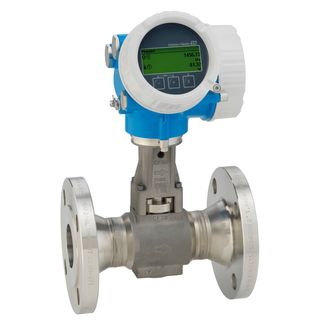

Универсальный расходомер с функцией обнаружения влажного пара и лучшей в своем классе точностью. Простое управление энергопотреблением – встроенное измерение температуры и давления пара и газов.
Подходит для широкого спектра применений; оптимизирован для использования с паром. |
| Функции датчика |
Компактная конструкция – компенсация расхода на входе. Точность до Re 10 000 – самый простой линейный вихреизмерительный прибор. Долговременная стабильность – надежный емкостной датчик без смещений.
Возможность подачи влажного пара с диаметром от 25 до 300 (от 1 до 12 дюймов). Гибкое позиционирование датчика давления. Конструкция промышленного сифона для измерения давления. |
| Особенности преобразователя |
Удобное подключение устройства – отдельный отсек для подключения. Безопасная эксплуатация – нет необходимости открывать устройство благодаря дисплею с сенсорным управлением и фоновой подсветке. Проверка без прерывания процесса — технология Heartbeat.
Модуль дисплея с функцией передачи данных. Прочный корпус с двумя отсеками. Безопасность предприятия: международные сертификаты (SIL, взрывоопасные зоны). |
| Диапазон номинальных диаметров |
DN 15…300 (½…12″) |
| Смачиваемые материалы |
Измерительная трубка: 1.4408 (C3FM); CX2MW аналогично сплаву Alloy C22, 2.4602
Датчик DSC: 1.4404 (316/316L); UNS N06022 аналогично сплаву C22, 2.4602
Присоединение к процессу: 1.4404/F316/F316L); 2.4602 |
| Измеряемые параметры |
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура |
| Макс. погрешность измерения |
Объемный расход (жидкость): ±0,75 %
Объемный расход (опция): ±0.65 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85% |
| Диапазон измерения |
Жидкость: 0,076…2100 м³/ч (0,045…1300 фунт³/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,39…28 000 м³/ч (0,23…17000 фунт³/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a) |
| Макс. рабочее давление |
PN 100, класс 600, 20K |
| Диапазон температур продукта |
Стандартное исполнение: –40 … +260 °C (–40 … +500 °F)
Исполнение для высоких/низких температур (опция): –200 … +400 °C (–328 … +752 °F) |
| Диапазон окружающей температуры |
Компактное исполнение (стандартный вариант): –40…+80 °C (–40…+176 °F)
Компактное исполнение (опция): –50…+80 °C (–58…+176 °F)
Раздельное исполнение (стандартный вариант): –40…+85 °C (–40…+185 °F)
Раздельное исполнение (опция): –50…+85 °C (–58…+185 °F) |
| Материал корпуса сенсора |
Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты |
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка |
4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей |
| Выходные сигналы |
4…20 мА HART (пассивный)
4…20 мА (пассивный)
Импульсный/частотный/переключающий выход (пассивный) |
| Входные сигналы |
Токовый вход 4…20 мА (пассивный) |
| Цифровая связь |
HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания |
12…35 В пост. тока (4…20 мА HART с импульсным/частотным/переключающим выходом или без него)
12…30 В пост. тока (4…20 мА HART, 4…20 мА)
12…35 В пост. тока (4…20 мА HART, импульсный/частотный/переключающий выход, вход 4…20 мА)
9…32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход) |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus, JPN, EAC |
| Безопасность изделия |
CE, C-TICK, EAC |
| Функциональная безопасность |
Функциональная безопасность согласно IEC 61508, возможность применения для обеспечения безопасности согласно IEC 61511 |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Морские сертификаты и нормативы |
ABS, LR, BV |
| Сертификаты и нормативы по давлению |
PED, CRN, AD 2000 |
| Сертификаты на материалы |
Сертификат на материал 3.1
NACE MR0175/MR0103, PMI (по запросу); тестирование сварки согласно ISO 15614‐1, аналогично ASME IX (по запросу) |
