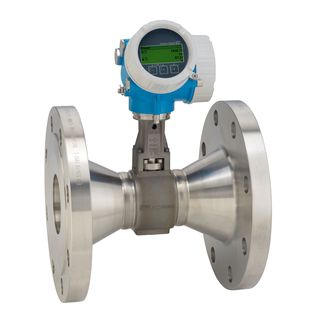

Расходомер Endress+Hauser Prowirl R 200 был разработан для работы с малыми расходами и, таким образом, является особенно надежным решением для управления энергопотреблением.
Кроме того, его функция калибровки PremiumCal гарантирует превосходную точность измерений для обеспечения максимальной эксплуатационной готовности установки.
Благодаря оригинальной технологии контурного питания расходомер Prowirl R 200 обеспечивает экономичную и плавную интеграцию в существующую инфраструктуру.
Расходомер Prowirl R 200 обеспечивает высочайшую безопасность эксплуатации во взрывоопасных зонах.
Технология Heartbeat обеспечивает постоянную безопасность процесса.
Преимущества расходомера Prowirl R 200
— Простое управление энергопотреблением – встроенное измерение температуры и давления пара и газов
— Экономия средств и времени – для уменьшения размера трубопровода не требуется модификация трубопровода
— Точность до 10 000 Re – корпус большинства линейных вихревых измерителей
— Долговременная стабильность – надежный емкостный датчик без смещений
— Удобное подключение устройства – отдельный отсек для подключения, различные опции Ethernet
— Безопасная эксплуатация – нет необходимости открывать устройство
— Встроенная проверка – технология Heartbeat
Характеристики расходомера Endress+Hauser Proline Prowirl R 200
| Принцип измерения |
Вихревой |
| Заголовок для продукта |
Расходомер с лучшей в своем классе точностью, несмотря на уменьшение диаметра трубопровода.
Простое управление энергопотреблением – встроенное измерение температуры и давления пара и газов.
Предназначен для применения при очень низком или пониженном расходе |
| Функции датчика |
Экономия времени и средств – не требуется модификация труб для снижения размера трубопровода. Стабильная точность вплоть до Re 10000 – корпус вихревого расходомера с самой высокой линейностью. Долговременная стабильность – прочный емкостный датчик без дрейфа. Встроенное уменьшение диаметра на 1 или 2 линейных размера. Номинальный диаметр (сопряженная труба) до DN 250 (10″). |
| Особенности преобразователя |
Экономия средств и времени – для уменьшения размера линии не требуется модификация трубопровода. Точность остается прежней – до 10 000 Re — для большинства линейных вихревых измерителей. Долговременная стабильность – надежный емкостный датчик без смещений.
Интегрированное уменьшение диаметра на 1 или 2 размера линии. Номинальный диаметр (сопряженная труба) до DN 250 (10″). Гибкое позиционирование датчика давления |
| Диапазон номинальных диаметров |
DN 25 … 250 (1 … 10″) |
| Смачиваемые материалы |
Измерительная трубка: 1.4408 (CF3M)
Датчик DSC: 1.4404/F316/F316L
Присоединение к процессу: 1.4404/F316/F316L |
| Измеряемые параметры |
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура |
| Макс. погрешность измерения |
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85% |
| Диапазон измерения |
Жидкость: 0,1…540 м³/ч (0,061…320 фунт³/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,52…7300 м³/ч (0,31…4300 фунт³/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a) |
| Макс. рабочее давление |
PN 40, класс 300, 20K |
| Диапазон температур продукта |
Стандартное исполнение: –40…+260 °C (–40…+500 °F)
Для повышенных/пониженных температур (опция): –200…+400 °C (–328…+752 °F)
Для повышенных/пониженных температур (по запросу): –200…+450 °C (–328…+842 °F) |
| Диапазон окружающей температуры |
Компактное исполнение (стандартный вариант): –40…+80 °C (–40…+176 °F)
Компактное исполнение (опция): –50…+80 °C (–58…+176 °F)
Раздельное исполнение (стандартный вариант): –40…+85 °C (–40…+185 °F)
Раздельное исполнение (опция): –50…+85 °C (–58…+185 °F) |
| Материал корпуса сенсора |
Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя |
AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты |
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X |
| Дисплей/Настройка |
4-строчный дисплей с подсветкой и сенсорным управлением (дистанционное управление)
Настройка с помощью локального дисплея и управляющего ПО
Доступен выносной дисплей |
| Выходные сигналы |
4…20 мА HART (пассивный)
4…20 мА (пассивный)
Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы |
4…20 мА (пассивный) |
| Цифровая связь |
HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Источник питания |
12…35 В пост. тока (4…20 мА HART с импульсным/частотным/релейным выходом или без него)
12…30 В пост. тока (4…20 мА HART, 4…20 мА)
12…35 В пост. тока (4…20 мА HART, импульсный/частотный/релейный выход, вход 4…20 мА)
9…32 В пост. тока (PROFIBUS PA, импульсный/частотный/релейный выход) |
| Сертификаты на взрывозащиту |
ATEX, IECEx, cCSAus, JPN, EAC |
| Безопасность изделия |
CE, C-TICK, EAC |
| Функциональная безопасность |
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511 |
| Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV) |
| Морские сертификаты и нормативы |
ABS, LR, BV |
| Сертификаты и нормативы по давлению |
PED, CRN, AD 2000 |
| Сертификаты на материалы |
Сертификат на материал 3.1
NACE MR0175/MR0103, PMI (по запросу); тестирование сварки согласно ISO 15614‐1, аналогично ASME IX (по запросу) |
