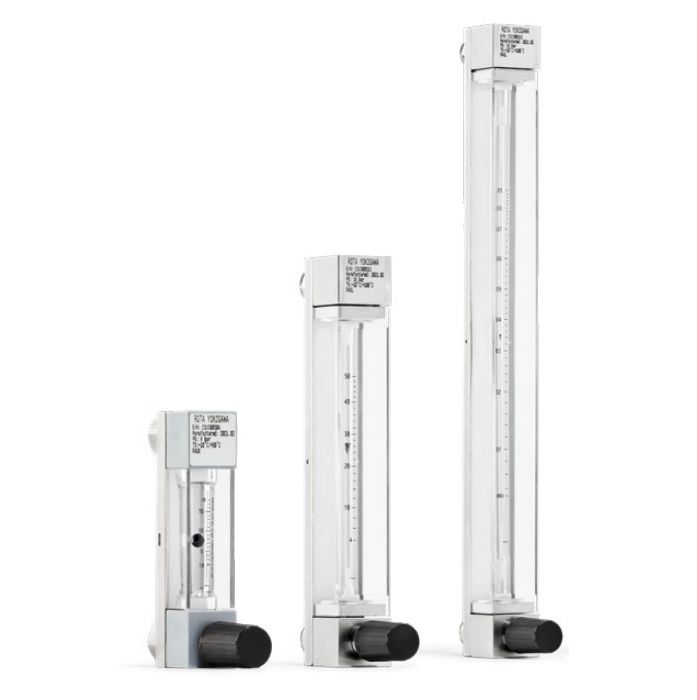

Ротаметры RAGL специально разработаны для измерения малых потоков жидкостей и газов.
Основная область их применения — системы продувки, анализаторы и системы отбора проб газа, лабораторное и машинное оборудование.
Опционально доступны встроенные игольчатые клапаны, которые используются для точной регулировки потока.
Специальная конструкция RAGL позволяет заменять его стеклянную трубку без демонтажа всего прибора.
Эти простые и доступные по цене ротаметры имеют очень широкий диапазон применения, большое разнообразие конусов и поплавков, а также проверенную десятилетиями конструкцию.
Ротаметры RAGK и RAGL дополняют портфель ротаметров Yokogawa из металла и стекла, подходящих для применения в системах SIL и в системах, отвечающих Директиве ЕС по машинам, механизмам и машинному оборудованию.
Особенности ротаметра RAGL
— Подходят для применений в соответствии с IEC 61508:2010 и ISO 13849-1
— Компактный дизайн
— Игольчатые клапаны для точной регулировки потока
— Незначительные потери давления
— Экономически эффективное решение
Технические характеристики ротаметра Yokogawa RAGL
| Для труб размером |
от 1/4 до 3/8 дюйма |
| Включение в процесс |
Резьбовое, Swagelok, врезное, штуцерное |
| Диапазон измерения |
Вода 20 °C: от 2 мл/ч до 630 л/ч
Воздух 20 °C, 1 бар абс: от 0,2 до 6300 л/ч |
| Материал смачиваемых деталей |
Боросиликатное стекло, нержавеющая сталь 1.4571 (AISI 316Ti) или полипропилен
Различные материалы поплавка по запросу |
| Прокладки |
NBR, FKM, PTFE |
| Температура технологического процесса |
от -25 до + 130 °C |
| Давление технологического процесса |
16 бар |
| Температура окружающей среды |
от -25 до 80 °C |
| Точность измерений согласно Спецификации VDI/VDE 3513 лист 2 (qG=50 %) |
1.6 % / 2.5 % / 4 % / |
| Сертификаты применения в опасных зонах |
ATEX, IECEx и NEPSI |
Пригоден для применений в соотв. с. IEC 61508
и Директивой ЕС по машинам, механизмам и машинному оборудованию, ISO 13849-1 |
Да |
| Дополнительные возможности |
Концевые выключатели для сигнализации тревоги низкого/высокого уровня
Клапаны точного регулирования
Регулятор давления |
