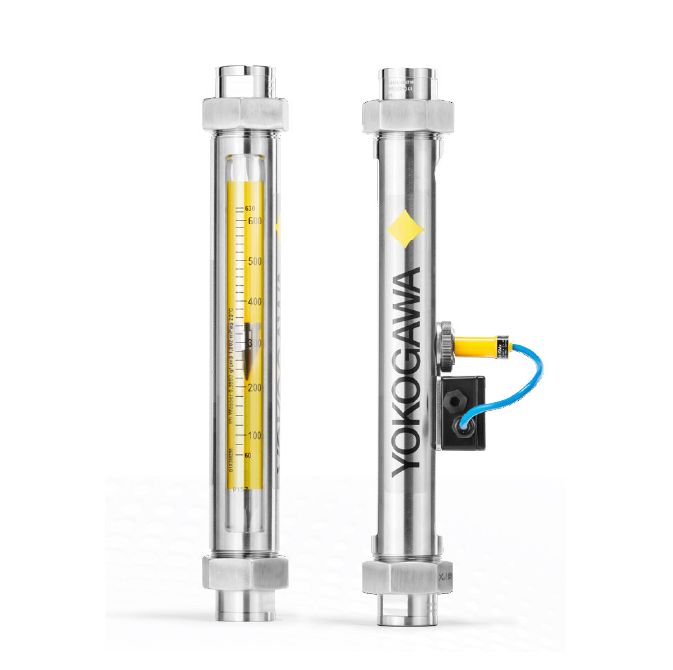

Ротаметр RAGN предназначен для непрерывного измерения расхода жидкостей и газов.
Измерительная трубка из боросиликатного стекла имеет ярко окрашенную легко читаемую шкалу.
В стандартной комплектации RAGN поставляется с фитингами из нержавеющей стали 316 и опционально с внутренними элементами из нержавеющей стали, титана, PTFE или PVDF.
Соединительные фитинги для RAGN могут быть выбраны с резьбой NPT или фланцевыми соединениями.
Жидкость проходит через измерительную трубку снизу вверх, и поэтому требуется вертикальная установка.
Фактический расход указывается верхом поплавка и может быть непосредственно считан со шкалы на измерительной трубке.
Технические характеристики ротаметра Yokogawa RAGN
| Диаметр подключения к технологическому процессу ØD |
Размер L |
Размер «L» при фланцевом подключении к технологическому процессу |
| 1/2 дюйма |
375 мм / 14.7 дюйма |
475 мм / 18.7 дюйма |
| 3/4 дюйма |
375 мм / 14.7 дюйма |
475 мм / 18.7 дюйма |
| 1 дюйм |
375 мм / 14.7 дюйма |
475 мм / 18.7 дюйма |
| 1 1/2 дюйма |
375 мм / 14.7 дюйма |
475 мм / 18.7 дюйма |
| 2 дюйма |
375 мм / 14.7 дюйма |
475 мм / 18.7 дюйма |
| 2 1/2 дюйма |
375 мм / 14.7 дюйма |
475 мм / 18.7 дюйма |
| Технологическое соединение |
Материал: нержавеющая сталь |
| Измерительная трубка |
Длина: 300 мм / 11,81 дюйма
Материал: боросиликат (Duran 50) |
| Материал поплавка |
Для жидкости: нержавеющая сталь
Для воздуха: PTFE |
| Разрешенные условия работы |
Макс. 16 бар / 232 фунта на кв. дюйм
Макс. 100 °С / 212 °F |
| Диапазон измерений |
10 : 1 |
Точность измерений согласно
Спецификации VDI/VDE 3513 лист 2 (qG=50 %) |
1.6 % |
Материалы конструкции ротаметра RAGN
| Деталь |
Стандартное исполнение |
Опционально |
| Резьба NPT |
AISI 316L |
PTFE |
| Фланец 150# |
AISI 316L |
** |
| Корпус |
AISI 316L |
** |
| Гайка |
AISI 316L |
** |
| Заглушки |
PFA |
PVDF, AISI 316L, |
| Измерительная трубка |
Боросиликатное стекло |
** |
| Поплавок |
Титан, PVDF,PTFE
AISI 316 |
*** |
| Прокладки |
Buna |
Viton, синтетический EPDM |
