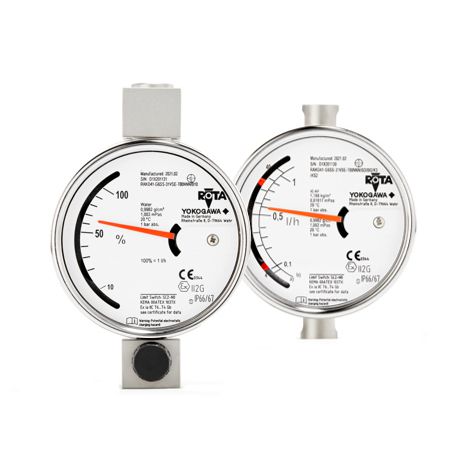

Небольшой металлический ротаметр RAKD отличается от других сопоставимых расходомеров с переменным сечением легкой и управляемой конструкцией поплавка, предлагающей минимальные диапазоны измеряемого расхода на рынке.
Ротаметры RAKD могут быть оснащены клапаном тонкой регулировки и спроектированы с горизонтальными соединениями с технологическим процессом.
Встроенный регулятор потока, основанный на принципе дифференциального давления, который позволяет поддерживать постоянный расход независимо от колебаний давления, является лишь одной из многих доступных опций.
Ротаметр RAKD со стандартными или отказоустойчивыми концевыми выключателями подходит для безопасных применений до уровня SIL2.
Конфигурация с клапаном и регулятором соответствует уровню SIL1.
Ротаметр RAKD сочетает в себе несколько преимуществ поплавкового принципа: прочная конструкция, надежность измерений, независимость от электропитания при работе в качестве механического стрелочного прибора и электрический выходной сигнал.
Кроме того, они просты в установке и не требуют технического обслуживания.
Ротаметры RAMC и RAKD имеют привлекательный корпус полностью из нержавеющей стали и могут похвастаться длительным сроком службы в самых суровых промышленных условиях.
Особенности ротаметра RAKD
— Легко читаемый дисплей
— Конструкция полностью из нержавеющей стали
— Пригоден для применений в соответствии с IEC 61508 и ISO 13849-1
— Доступны регулировочный клапан и регулятор потока
— Быстрый способ подключения с помощью разъема Quickon
— Искробезопасные выходы
— Специальные материалы, такие как сплавы монель (Monel) и хастеллой (Hastelloy), по запросу
Технические характеристики ротаметра Yokogawa RAKD
| Для труб размером |
от DN 15 до DN 25 (от 1/4 дюйма до 1 дюйма) |
| Включение в процесс |
Фланцевое, резьбовое, врезное, штуцерное и Swagelok |
| Диапазон измерения |
Вода 20 °C: от 1 л/ч до 250 л/ч
Воздух 20 °C, 1 бар абс.: от 40 л/ч до 8000 л/ч |
| Материал смачиваемых деталей |
Нержавеющая сталь 1.4571 (AISI 316Ti)
Сплавы монель (Monel), хастеллой (Hastelloy) и титан по запросу |
| Температура технологического процесса |
от -25 до + 250 °C |
| Давление технологического процесса |
160 бар, более высокие значения по запросу |
| Температура окружающей среды |
от -25 до 80 °C |
| Точность измерений согласно Спецификации VDI/VDE 3513 лист 2 (qG=50 %) |
4 % |
| Сертификаты применения в опасных зонах |
ATEX, IECEx, FM, NEPSI, EAC и KOSHA |
| Сигнальные выходы |
Аналоговый выход 4-20 мА, импульсный выход |
| Источник питания |
24 В пост. тока, 2-проводной |
| Степень защиты |
IP66 / IP67 |
Пригоден для применений в соотв. с. IEC 61508
и Директивой ЕС по машинам, механизмам и машинному оборудованию, ISO 13849-1 |
Есть |
| Дополнительные возможности |
Концевые выключатели для сигнализации низкого/высокого уровня тревоги
Клапаны точного регулирования
Регулятор давления
Простая установка с помощью соединения Quickon |
