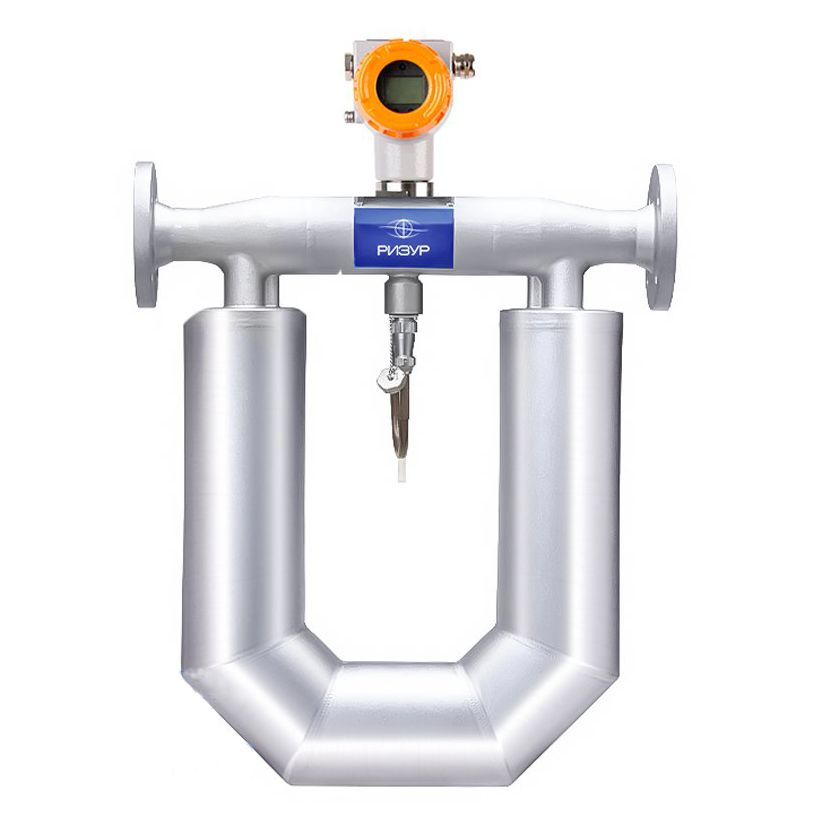

Кориолисовый расходомер РИЗУР-MP9000 представляет собой высокоточный прибор для измерения массового расхода и плотности жидкостей и газов.
Массовый расходомер РИЗУР-МР9000 предназначен для работы и контроля различных производственных процессов.
В расходомере отсутствуют движущиеся части.
Принцип действия основан на учете вибрации генерируемой средой при разделении потока внутри расходомера. Когда в процессе отсутствует поток вибрационные колебания на чувствительных элементах расходомера сонаправлены и не имеют разности фаз.
При наличии потока в системе под действием силы Кориолиса вибрации на чувствительных элементах расходомера равны по величине и противоположны по направлению, из-за чего возникает разность фаз пропорциональная массовому расходу. Датчики считывают колебания преобразуя их в массовый расход.
Особенности продукта
- Расходомер измеряет массовый и объемный расход жидкости и газа.
- Расходомер измеряет рабочую плотность среды (как высокоточный плотномер).
- Расходомер измеряет температуру среды.
Технические параметры расходомера РИЗУР-MP9000
Референсные диапазоны расходомеров Кориолиса
| Модель |
Номинальный диаметр |
Диапазон расхода |
| РИЗУР-МР9000-01 |
01 |
0.001-0.01 т/ч |
| РИЗУР-МР9000-02 |
02 |
0.004-0.08 т/ч |
| РИЗУР-МР9000-003 |
3 |
0.009-0.18 т/ч |
| РИЗУР-МР9000-006 |
6 |
0.048-0.96 т/ч |
| РИЗУР-МР9000-010 |
10 |
0.1-2.1 т/ч |
| РИЗУР-МР9000-015 |
15 |
0.25-4.5 т/ч |
| РИЗУР-МР9000-020 |
20 |
0.36-7.2 т/ч |
| РИЗУР-МР9000-025 |
25 |
0.6-12 т/ч |
| РИЗУР-МР9000-032 |
32 |
1.05-21 т/ч |
| РИЗУР-МР9000-040 |
40 |
1.8-36 т/ч |
| РИЗУР-МР9000-050 |
50 |
3-60 т/ч |
| РИЗУР-МР9000-080 |
80 |
10-200 т/ч |
| РИЗУР-МР9000-100A |
100 |
14-280 т/ч |
| РИЗУР-МР9000-100B |
100 |
16-320 т/ч |
| РИЗУР-МР9000-150 |
150 |
24-480 т/ч |
| РИЗУР-МР9000-200 |
200 |
45-900 т/ч |
Основные параметры кориолисовых расходомеров РИЗУР-МР9000
| Диаметр трубопровода |
DN3-DN200 |
| Точность измерения расхода |
0.1%, 0.15%, 0.2% |
| Повторяемость |
0.05% |
| Диапазон измерения плотности |
0 |
| Точность измерения плотности |
±0.001 г/см³ |
| Диапазон измерения температуры |
-200°C ~ +350°C |
| Точность измерения температуры |
±1°C |
| Температура измеряемой среды |
-50°C ~ +300°C |
| Рабочая температура окружающей среды |
-30°C ~ +70°C |
| Материал измерительной трубки |
316L, хастеллой |
| Рабочее давление |
Стандартное 4 МПа, высокое давление может быть специально изготовлено |
| Класс взрывозащиты |
Exd[ib]IICT1~T6Gb |
| Степень защиты |
IP67 |
| Выходные сигналы |
4-20 мА,
0-10 кГц частотный сигнал,
эквивалентный импульсный сигнал,
RS485,
HART |
| Диапазон измерения плотности |
0 ~5 г/см³ |
| Класс точности измерения расхода |
±0,1 ~ 0,25% |
| Повторяемость |
±0,05 ~0,1 % |
| Диаметр трубы |
Ду1–Ду200 |
| Измерительная среда |
Однородные жидкости, высоковязкие жидкости, газы |
| Температура среды |
-50…200°C (стандартно), -200…200°C (опционально), возможна настройка на высокие температуры |
| Материал проточной части |
нержавеющая сталь 316L |
| Материал корпуса |
нержавеющая сталь 304 |
| Материал корпуса сенсора |
нержавеющая сталь / алюминий |
| Рабочее давление |
Стандартное: 4 МПа
Специальное исполнение (25, 40 МПа) |
| Источник питания |
18–36 В постоянного тока
85–265 В переменного тока
Мощность ≥15 Вт |
| Взрывозащита |
1Ex db [ia Ga] IIC T6…T5 Gb X – взрывонепроницаемая оболочка и искробезопасная цепь |
| Выходные сигналы |
Импульсный, 4–20 мА, RS485 (опционально), HART (опционально) |
| Дисплей |
Мгновенный расход, суммарный расход, плотность, температура |
| Степень пылевлагозащиты |
IP67/IP68 |
Основные параметры микрогибкого кориолисового расходомера РИЗУР-МР9000
| Диаметр трубопровода |
DN3-DN100 |
Точность измерения расхода |
0.1%-0.2% |
| Диапазон измерения плотности |
0 |
Точность измерения плотности |
±0.001 г/см³ |
| Диапазон измерения температуры |
-200~350°C |
Точность измерения температуры |
±1°C |
| Температура измеряемой среды |
-50°C~200°C (высокие температуры по запросу) |
Рабочая температура окружающей среды |
-30~70°C |
| Материал измерительной трубки |
316L, Хастеллой, тантал |
Повторяемость |
0.05% |
| Класс взрывозащиты |
Exd[ib]IICT1-T6Gb |
Степень защиты |
IP67 |
| Рабочее давление |
Стандартное 4МПа, высокое давление по спецзаказу |
| Выходные сигналы |
4-20мА, 0-10кГц частотный сигнал, импульсный сигнал, RS485, HART |
Основные параметры низкотемпературного кориолисового массового расходомера РИЗУР-МР9000
| Параметр |
Значение |
| Диаметр трубопровода |
DN3–DN200 |
| Погрешность измерения расхода |
0,1%; 0,15%; 0,2%; 0,5% |
| Воспроизводимость |
0,05% |
| Диапазон измерения плотности |
0 |
| Точность измерения плотности |
±0,001 г/см³ |
| Диапазон измерения температуры |
–200 °C…350 °C |
| Точность измерения температуры |
±1 °C |
| Температура измеряемой среды |
–200 °C…100 °C |
| Температура окружающей среды |
–30 °C…70 °C |
| Материал измерительной трубки |
316L |
| Рабочее давление |
Обычное 4 MPa, высокое — по специальному заказу |
| Взрывозащищенность |
Exd[ib]IIC T1–T6Gb |
| Степень защиты |
IP67 |
| Выходной сигнал |
4–20 mA, 0–10 kHz, импульсный эквивалент, RS-485, HART |
Основные параметры кориолисового расходомера РИЗУР-МР9000
| Диаметр трубопровода |
DN1, DN2 |
Точность измерения расхода |
0.1%-0.2% |
| Диапазон измерения плотности |
0 |
Точность измерения плотности |
±0.001 г/см³ |
| Диапазон измерения температуры |
-200~350°C |
Точность измерения температуры |
±1°C |
| Температура измеряемой среды |
-50°C~150°C |
Рабочая температура окружающей среды |
-30~70°C |
| Материал измерительной трубки |
316L, Хастеллой |
Повторяемость |
0.05% |
| Класс взрывозащиты |
Exd[ib]IICT1-T6Gb |
Степень защиты |
IP67 |
| Рабочее давление |
Стандартное 4МПа, высокое давление по спецзаказу |
| Выходные сигналы |
4-20мА, 0-10кГц частотный сигнал, импульсный сигнал, RS485, HART |
