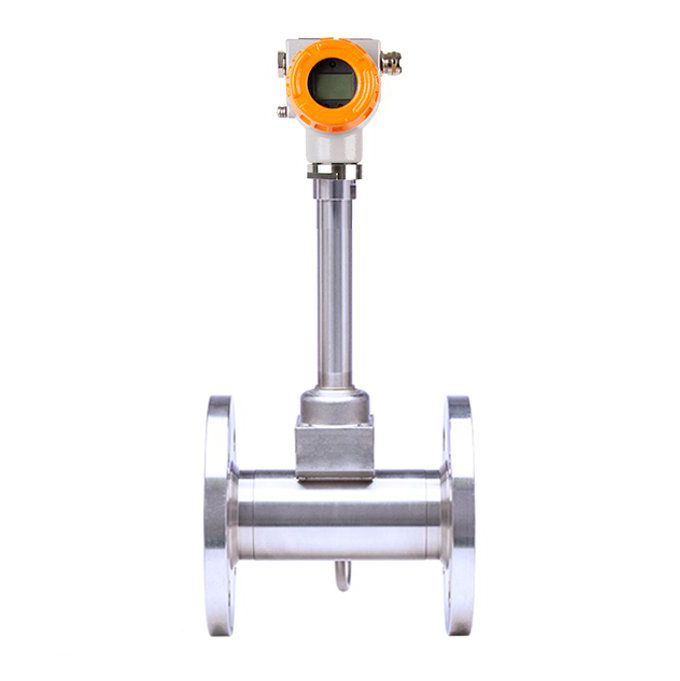

Вихревой расходомер РИЗУР-ВР8000 предназначен для измерения расхода жидкости и газа.
Принцип работы основан на измерении частоты образования вихрей при прохождении среды через обтекаемое тело (препятствие).
Основываясь теорией Кармана, зная частоту с которой образуются вихри, расстояния от обтекаемого тела до улавливающего датчика и зная проходной диаметр можно определить объемный расход с высокой точностью. Для исполнения с датчиком давления расходомер может определять массовый расход зная заданные параметры плотности среды.
Диаметр трубы: DN15-DN200
Точность: 0,5% (для жидкости) 1,5% (для газа)
Соотношение диапазона: 1:10；1:15；1:20
Пылевлагозащита: IP65
Вихревой расходомер РИЗУР-ВР8000 широко используется в нефтяной, химической, легкой промышленности, а также в электроэнергетике, теплоэнергетике и других отраслях.
Особенности продукта
- Вихревой расходомер обеспечивает класс точности измерений менее 1%. Это позволяет применять данное устройство для надежного измерения расхода жидкости и газа в критически важных системах или узлах учета или контроля технологических процессов.
- Особенности конструкции данного расходомера позволяют применять его при воздействии высоких температур, давления и в агрессивных средах. Электронный блок прибора надежно защищен от непосредственного контакта с процессом.
- Вихревой расходомер отличается прочной конструкцией и изготовлен из высококачественных нержавеющих сплавов. Это обеспечивает долговечность даже в суровых условиях эксплуатации и продлевает срок службы изделия.
- Расходомер отличается простотой установки и обслуживания, а также удобными для пользователя функциями, такими как компактный размер, легкая конструкция и легкодоступные компоненты. Он также предлагает возможности самодиагностики для облегчения устранения неполадок.
- Вихревой расходомер можно интегрировать в цифровые системы связи, что позволяет осуществлять удаленный мониторинг и управление. Он поддерживает различные протоколы, такие как HART, Modbus, обеспечивая полную совместимость с существующими системами.
Код заказа на расходомера РИЗУР-ВР-8000
| РИЗУР-ВР-8000 |
– |
Х1 |
– |
Х2 |
– |
Х3 |
– |
Х4 |
– |
Х5 |
– |
Х6 |
– |
Х7 |
– |
Х8 |
– |
Х9 |
– |
Х10 |
– |
Х11 |
– |
Х12 |
– |
Х13 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
14 |
| 1. Модель |
| РИЗУР-ВР-8000 |
Расходомер |
| 2. Материал проточной части |
| 304 |
Нержавеющая сталь |
| 316 |
Нержавеющая сталь |
| X |
Специальное исполнение (указывается письменно вне кода заказа) |
| 3. Измеряемая среда |
| Ж |
Жидкость |
| Г |
Газ/Пар |
| 4. Тип присоединения |
| Ф (I/DN/ PN) |
Фланцевое присоединение (I – обозначение фланцевых соединений соответствующих ГОСТ, DN – условный проход, PN – давление) |
| P/X |
Резьбовое присоединение / X- тип резьбы |
| O |
Обжимное |
| 5. Типоразмер (ДУ) |
| 15 |
ДУ 15 |
| 20 |
ДУ 20 |
| 25 |
ДУ 25 |
| 32 |
ДУ 32 |
| 40 |
ДУ 40 |
| 50 |
ДУ 50 |
| 65 |
ДУ 60 |
| 80 |
ДУ 80 |
| 100 |
ДУ 100 |
| 125 |
ДУ 125 |
| 150 |
ДУ 150 |
| 200 |
ДУ 200 |
| 6. Диапазон расхода |
| (XXX-XXX) |
Рекомендации при выборе диапазона расхода см. в п.5 и приложение №1 |
| 7. Диапазон окружающей среды |
| 60 |
-65… +60 °С |
| 80 |
-40… +80 °С |
| 8. Вид взрывозащиты |
| Д |
1Exdb II CT6 T3 Gb X |
| ПБ |
PBExdbIMBX |
| Т |
ExtbIIIC T800C DbX |
| 9. Выходной сигнал |
| 4 |
4-20 mA, HART |
| 5 |
RS-485, Modbus |
| 10. Датчик давления |
| 1 |
С датчиком давления |
| 0 |
Без датчика давления |
| 11. Кабельный ввод |
| M |
Один кабельный ввод M20×1,5, для небронированного кабеля |
| MM |
Два кабельных ввода M20×1,5 для небронированного кабеля |
| 5 |
Один кабельный ввод M20×1,5, для бронированного кабеля |
| 55 |
Два кабельных ввода M20×1,5 для бронированного кабеля |
| X |
Специальное исполнение (количество и тип кабельных вводов указывается письменно вне кода заказа) |
| 12. Класс точности |
| 0,5 |
Класс точности 0,5 |
| 1 |
Класс точности 1 |
| 1,5 |
Класс точности 1,5 |
| Примечание — 0,5 только для жидкости |
| 13. Параметры измеряемой среды |
| XX/XX/XX/XX |
Плотность кг/м3/ Давление, МПа/ Вязкость мПа *с/ Температура измеряемой среды ,0С |
| 14. Дополнительные опции |
| XXX |
Доп. комплектация при заказе |
Технические характеристики расходомера РИЗУР-ВР8000
| Измеряемая среда |
Жидкость (вода, спирты, щелочные и кислотные растворы, бензин и прочие нефтепродукты и т.п.)
Газ (воздух, природный газ, метан, пропан и т.п.) |
| Тип присоединения |
Фланцевое |
Ду15-Ду200 |
| Обжимное |
Ду15-Ду200 |
| Уровень точности |
Жидкость: ±0,5%, ±1%
Газ или пар: ±1,5%, ±1% |
| Коэффициент диапазона |
1:10; 1:15; 1:20 |
| Материал датчика |
304 нержавеющая сталь, 316(L) нержавеющая сталь |
| Условия эксплуатации |
Температура среды: от -65°C до +450°C |
| Температура окружающей среды: от -65°C до 80°C |
| Атмосферное давление: 86 кПа — 106 кПа |
| Выходной сигнал |
Импульсный, 4~20 мА, HART, RS485. |
| Питание сети |
+24 В постоянного тока ±15% |
| Ввод кабеля |
Кабельный ввод РИЗУР-КВВН М20х1,5
Специальное исполнение (количество и тип кабельных вводов указывается письменно вне кода заказа) |
| Взрывозащищенный класс |
1Ex db [ia Ga] IIC T6…T5 Gb X 1Exdb II CT6 T3 Gb X PBExdbIMBX ExtbIIIC T800C DbX |
| Класс пылевлагозащиты |
IP65/IP68 |
Диапазон расхода
| DN (мм) |
Жидкость |
Газ |
| Расход (м³/ч) |
Расход (м³/ч) |
| 15 |
0,5 ~ 5 |
3~13 |
| 20 |
0,6~10 |
6~30 |
| 25 |
1,2~16 |
8,8 ~ 52 |
| 32 |
1,8 ~ 20 |
10~150 |
| 40 |
2~40 |
27 ~ 205 |
| 50 |
3~60 |
35 ~ 380 |
| 65 |
4~85 |
60 ~ 700 |
| 80 |
6,5~130 |
86~1100 |
| 100 |
15 ~ 220 |
133~1700 |
| 125 |
20 ~ 350 |
150 ~ 2800 |
| 150 |
30 ~ 450 |
347~4000 |
| 200 |
45 ~ 800 |
560~8000 |
