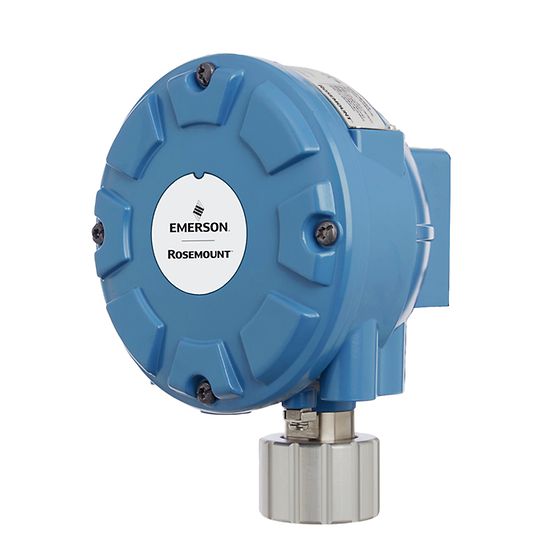

Сверхстабильный измерительный преобразователь Rosemount 2240S одобрен для использования в установках отгрузки продукта потребителю, предъявляющих высокие требования к точности измерения температуры, необходимые для расчета чистого стандартного объема.
К преобразователю могут подключаться датчики температуры моделей Rosemount 565, 566 или 765.
К преобразователю 2240S могут подключаться до 16 трех- и четырехпроводных локальных температурных элементов и встраиваемый датчик уровня воды.
Преобразователь рассчитывает среднюю температуру жидкости, основываясь на показаниях всех индивидуальных точечных датчиков температуры.
В сочетании с данными об уровне жидкости это позволяет определить чистый стандартный объем.
Преобразователь имеет впечатляющую точность преобразования ± 0,5 °C.
Особенности преобразователя Rosemount 2240S
— Измерение температуры с высокой стабильностью для точного расчета запасов и коммерческого учета при отгрузке потребителям для соответствия главе 7.3 API
— Точность преобразования температуры ±0,05 °C (±0,09 °F)
— Подключение до 16 трех- или четырехпроводных температурных элементов
— В комплект входит встроенный датчик уровня воды
— Простота установки обеспечивается искробезопасной двухпроводной полевой шиной с обеспечением питания.
Технические характеристики преобразователя Rosemount 2240S
Погрешность: ±0.05 °C (±0.09 °F) На всем диапазоне измерения и при температуре окружающей среды 20 °C (68 °F).
Погрешность, вызванная влиянием температуры окружающей среды: ±0.05 °C (±0.09 °F)
Диапазон измерения: Для Pt-100 от -200 до 250 °C (от -328 до 482 °F)
Разрешение: ±0.1 °C (±0.1 °F) according to API chapter 7 and 12.
Количество точечных элементов измерения температуры:
До 16 точечных термопреобразователей сопротивления
3-проводной тип подключения с общим или отдельным обратным проводом
4-проводной тип подключения с отдельным обратным проводом.
Тип датчика: Pt-100 (в соответствии с IEC/EN60751, ASTM E1137) и Cu-90
Протокол передачи данных: Foundation™ Fieldbus для подключения к Rosemount 2410 с самонастраивающейся хост-системой Tankbus или Foundation™ Fieldbus.
Сертификация типа коммерческого учета: Сертификат рабочих характеристик OIML R85:2008 и государственная сертификация, например, PTB, NMI и т. п.
Функция эмуляции: Возможность интеграции в устаревшие системы учета резервуаров.
Метрологическое пломбирование: Поддерживает протоколы связи от других производителей. Например, Enraf, L&J Tankway, Varec Mark/Space, Whessoe, GPE, Sakura и Tokyo Keiso.
Источник питания:
FISCO: 9,0–17,5 В пост. тока, не чувствительно к смене полярности (например, от модуля связи Rosemount 2410).
Устройство: 9,0 — 30,0 В пост. тока, не чувствительно к смене полярности.
Температура окружающей среды:
от -40 до +70 °C (от -40 до +158 °F).
Минимальная температура включения –50 °C
