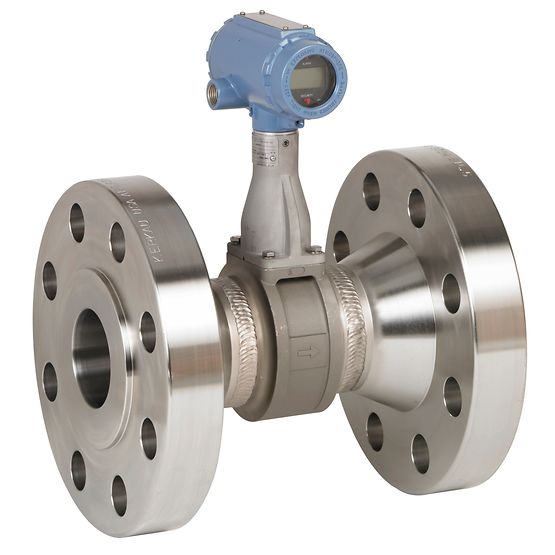

Вихревые расходомеры Rosemount 8800 обеспечивают надежность измерений, уникальную конструкцию без уплотнений внутри проточной части, что исключает возникновение потенциальных точек утечки среды, в результате чего достигается максимальная доступность процессов и сокращение числа незапланированных остановов.
Благодаря уникальной конструкции вихревого расходомера Rosemount 8800 с изолированными датчиками нет необходимости вскрывать технологические установки для замены датчиков расхода и температуры.
Особенности расходомера Rosemount 8800
— Конструкция с изолированным сенсором позволяет выполнять его замену без нарушения технологического уплотнения
— Повышение технической готовности оборудования и устранение потенциальных точек утечки благодаря уникальной конструкции проточной части
— Снижение простоев и затрат на техническое обслуживание, ввиду отсутствия импульсных линий и незасоряемой конструкции проточной части
— Использование сбалансированной по массе конструкции и адаптивной цифровой обработки сигнала обеспечивает устойчивость к вибрации
— Стандартный встроенный генератор сигналов, имеющийся в каждом расходомере, упрощает проверку электроники
— Все расходомеры проходят предварительную настройку и гидростатические испытания, что делает их легко монтируемыми и полностью готовыми
— Соответствие SIS благодаря расходомерам с двумя или четырьмя преобразователями
— Обнаружение перехода среды из жидкой фазы в газовую с помощью диагностики Smart Fluid Diagnostics
Технические характеристики расходомера Rosemount 8800
Погрешность расходомера:
± 0,65 % объемного расхода для жидкостей
± 1 % объемного расхода для газа и пара
± 0,70 % массового расхода воды, используя опции при использовании опции встроенного датчика температуры
± 2% массового расхода пара, при использовании встроенного датчика температуры
Динамический диапазон: 1.584027778
Выход:
4-20 мА с HART® 5 или 7
4-20 мА с HART® 5 или 7 и масштабируемым импульсным выходом
FOUNDATION Fieldbus ITK6 с 2 блоками аналогового входа, 1 функциональным блоком резервного активного планировщика связей (Backup Link Active Scheduler) и 1 функциональным блоком интегратора (по дополнительному заказу также с 1 функциональным блоком ПИД-регулирования)
Материал, контактирующий с рабочей средой:
Нержавеющая сталь – 316 / 316L и CF3M
Никелевый сплав – C-22 и CW2M
Высокотемпературная углеродистая сталь – A105 и WCB
Низкотемпературная углеродистая сталь – LF2 и LCC
Дуплексная сталь UNS S32760 и 6A
О возможности применения других материалов следует проконсультироваться с изготовителем
Варианты исполнения фланцев:
ANSI Класс 150 — 1500
DIN PN 10 — PN 160
JIS 10K — 40K
Фланцы с различными видами уплотнительных поверхностей
По вопросам использования фланцев
Температура измеряемой среды: От -200 °C до 450 °C (от -330 °F до 842 °F)
Диаметр трубопровода:
Фланцевый: 15 – 300 мм (½ дюйма –12 дюймов)
Бесфланцевый: 15 – 200 мм (½ дюйма – 8 дюймов)
С двумя преобразователями: 15 – 300 мм (½ дюйма – 12 дюймов)
