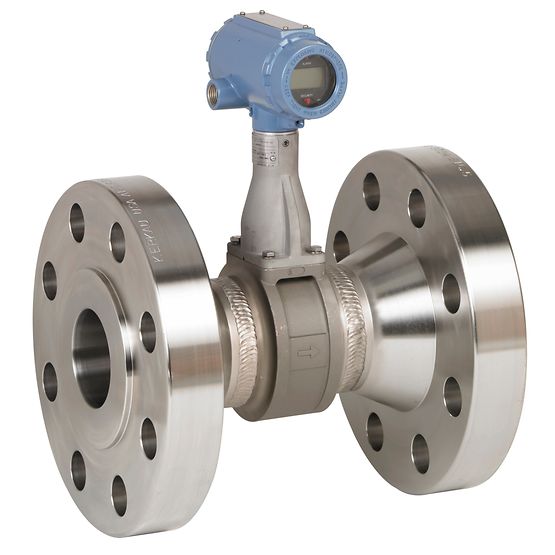

Фланцевый вихревой расходомер Rosemount 8800 обеспечивает надежность измерений благодаря уникальной конструкции без уплотнений внутри проточной части, что исключает возникновение потенциальных точек утечки среды и в результате чего достигается максимальная непрерывность процесса и сокращение числа незапланированных остановов.
Фланцевый вихревой расходомер идеально подходит для всех областей применения — от систем общего назначения до эксплуатации в самых экстремальных условиях.
Благодаря уникальной конструкции вихревого расходомера модели 8800 с изолированными датчиками нет необходимости вскрывать технологические уплотнения для замены датчиков расхода и температуры.
Особенности расходомера Rosemount 8800
— Конструкция с изолированным датчиком позволяет выполнять его замену без нарушения технологического уплотнения
— Повышение эксплуатационной готовности оборудования, снижение расходов на обслуживание и устранение потенциальных точек утечки благодаря уникальной конструкции проточной части без уплотнений
— Клапан CriticalProcess (опция CPA) обеспечивает дополнительный уровень безопасности, позволяя персоналу проверять целостность вторичной оболочки до проведения обслуживания расходомера
— Использование сбалансированной по массе конструкции и адаптивной цифровой обработки сигнала обеспечивает превосходную устойчивость к вибрации
— Стандартный встроенный генератор сигналов, имеющийся в каждом расходомере, упрощает проверку электроники
— Все измерительные приборы откалиброваны и снабжены уникальным поверочным номером
— Соответствует уровню полноты безопасности SIL 3 согласно МЭК 61508
— Обнаружение перехода среды из жидкой фазы в газовую с помощью диагностики Smart Fluid Diagnostics
Технические характеристики расходомера Rosemount 8800
Погрешность расходомера:
± 0,65% объемного расхода для жидкостей
± 1% объемного расхода для газа и пара
± 0,70% массового расхода воды, используя опции при использовании опции встроенного датчика температуры (опция MTA)
± 2% массового расхода пара, при использовании встроенного датчика температуры
Динамический диапазон: 38:01
Выходные данные:
4-20 мА с HART 5 или 7
4-20 мА с HART 5 или 7 и масштабируемым импульсным выходом
FOUNDATION Fieldbus ITK6 с 2 блоками аналогового входа, 1 функциональным блоком резервного активного планировщика связей (Backup Link Active Scheduler), 1 функциональным блоком интегратора и 1 функциональным блоком ПИД-регулирования
Материалы, контактирующие с технологической средой:
Нержавеющая сталь 316/316L и CF3M
Никелевый сплав C-22 и CW2M
Высокотемпературная углеродистая сталь A105 и WCB
Низкотемпературная углеродистая сталь LF2 и LCC
Дуплексная сталь UNS S32760 и 6A
О возможности применения других материалов следует проконсультироваться с изготовителем
Варианты исполнения фланцев:
ANSI Класс от 150 до 1500
DIN от PN 10 до PN 160
JIS от 10K до 40K
Предлагаются фланцы с различными видами уплотнительных поверхностей
По вопросам использования фланцев с другими характеристиками следует проконсультироваться с изготовителем
Рабочая температура: от –201 °C до +427 °C
Диаметр трубопровода: от 1/2 до 12 дюймов; от 15 до 300 мм
