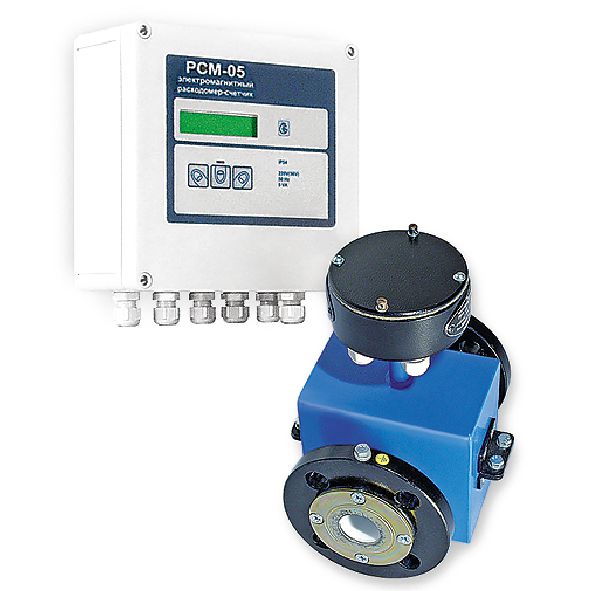

РСМ-05.03 Расходомер электромагнитный

Расходомер РСМ-05.03 предназначен для измерения объемного расхода и объема электропроводных жидкостей, питьевой воды, жидких пищевых продуктов; массового расхода и массы воды; контроля расхода жидкостей в системах автоматического регулирования объектов промышленного назначения.

Расходомер РСМ-05.03 может использоваться в составе теплосчетчиков для коммерческого учёта количества теплоты и теплоносителя, потребляемой жилыми и общественными зданиями, промышленными предприятиями.

Расходомер РСМ-05.03 осуществляет автоматическое измерение:

— Среднего объёмного расхода, [м³/ч];

— Среднего массового расхода, [т/ч];

— Температуры потока, [°С] ;

— Времени наработки с дискретностью 0,1,[ч];

— Календарного времени с индикацией часов, минут, секунд, числа, месяца и года;

— Суммарного объёма жидкости протекшего за время наработки в прямом и реверсивном направлении, [м³];

— Суммарной массы жидкости протекшей за время наработки в прямом и реверсивном направлении, [т].

Отличительные особенности:

— Возможность программирования плотности рабочей жидкости для измерения массового расхода и массы жидкостей, отличных от воды;

— Возможность измерения реверсивного расхода с выводом сигнала признака реверса;

— Наличие индикации значения реверсивного расхода;

— Возможность измерения температуры жидкости;

— Предусмотрена функция « Доза», предназначенная для дозированной подачи устанавливаемого пользователем объема жидкости (в литрах), дистанционное управление;

— Возможность диагностики короткого замыкания и обрыва цепи возбуждения ППР, а также контроля заполнения трубопровода жидкостью;

— Возможность установки значений минимального и максимального порога измерения объемного расхода, при выходе за пределы которого расходомер выводит сообщение об ошибке и формирует сигнал управления для исполнительного механизма;

— Возможность изготовления прибора в нержавеющем исполнении для измерения расхода жидких пищевых продуктов;

По заказу архив параметров и событий:

— часовые данные – до 1440 записей (60 дня);

— суточные данные – до 400 записей (13 месяцев);

— месячные данные – до 200 записей (16 лет и 8 месяцев);

— архив событий – до 500 записей.

Технические характеристики расходомера РСМ-05.03

Конструктивное исполнение	раздельное
Условный диаметр прохода DN, мм	15,25,32,40,50,80,100,150
Диапазон измерения расхода (для ДУ от 15 до 150 мм)	0,03-600
Диапазон измерений температуры	3-150
Максимальное число подключаемых насосов	2(1)*
Встроенный пульт управления с индикатором	да
Количество каналов измерения температуры	1
Количество каналов измерения расхода	1
Изменение реверсивного расхода	да
Токовый выход	да (опционно)
Частотный (импульсный) выход	1
Интерфейсы RS-485, RS-232С	по заказу
Энергонезависимый архив данных	по заказу
Рабочая температура окружающей среды, оС	+5 до +50°С
Рабочее давление в трубопроводе, Мпа, не более	1,6
Степень защиты по ГОСТ 14254-96	IP54
Напряжение питания, В	~ 230 (36) +10% -15%
Потребляемая мощность, ВА, не более	10
Максимальная длина линии связи между ППР и ИВБ, м	≤ 100
Режим работы	непрерывный
Гарантия, месяцев	48
Межповерочный интервал, лет	4
Средний срок службы	не менее 10 лет
