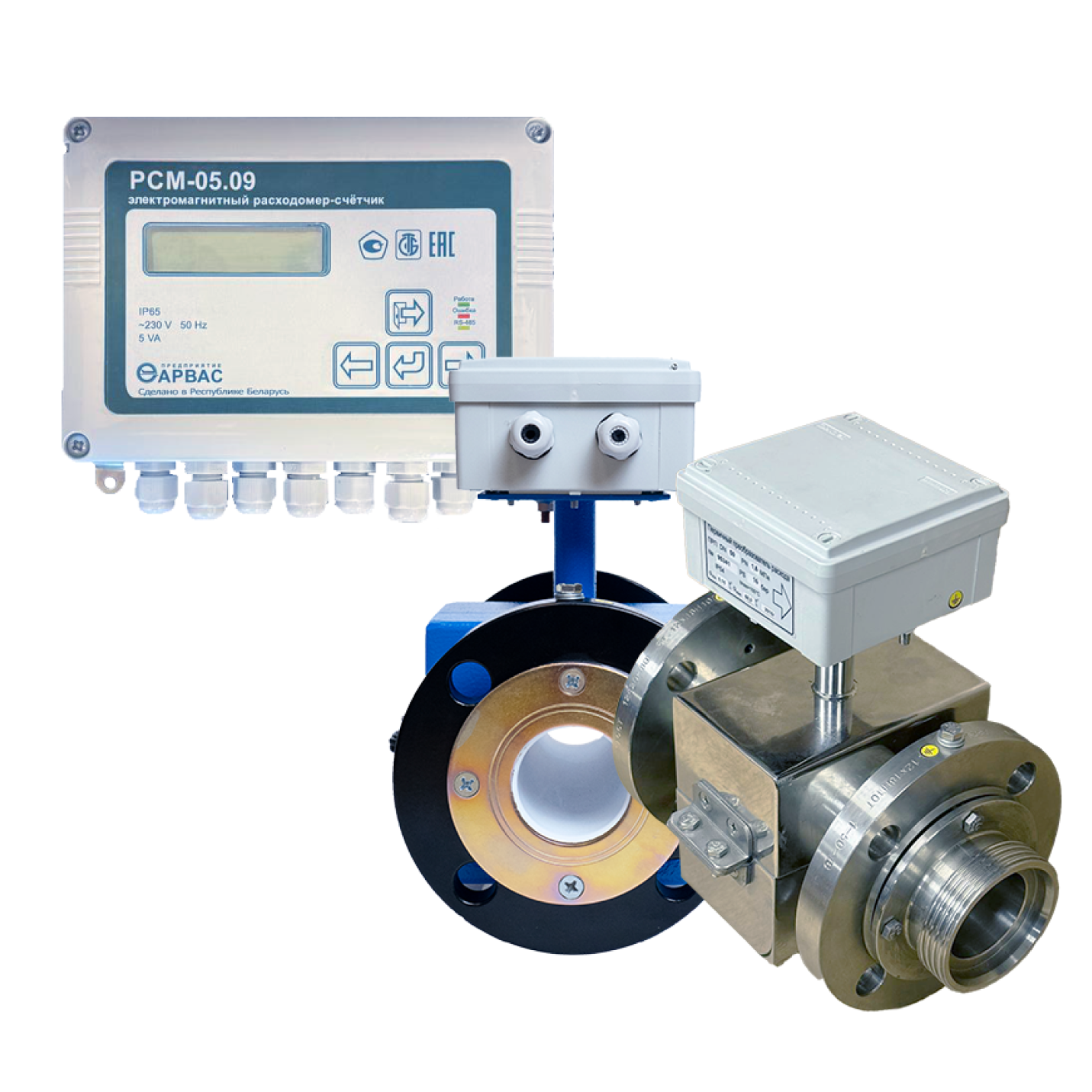

РСМ-05.09 Расходомер электромагнитный

Расходомер РСМ-05.09 предназначен для измерения расхода и объема электропроводных жидкостей, питьевой воды, жидких пищевых продуктов; массового расхода и массы воды; контроля расхода жидкостей в системах автоматического регулирования объектов промышленного назначения.

Расходомер РСМ-05.09 применяются для коммерческого и технологического учёта расхода жидкости в системах водоснабжения жилых, общественных, комунально-бытовых зданий, промышленных предприятий, объектах водоканала, а также для использования в системах автоматического учёта, контроля и регулирования параметров в химической, пищевой, перерабатывающей, фармацевтической и других отраслях промышленности.

Расходомер РСМ-05.09 осуществляет автоматическое измерение:

— Среднего объёмного расхода, [м³/ч];

— Среднего массового расхода, [т/ч];

— Температуры потока, [°С] ;

— Давления в трубопроводе, [МПа] ;

— Времени наработки, а также времени работы при прозникновении различных нештатных ситуаций,[ч];

— Календарного времени с индикацией часов, минут, секунд, числа, месяца и года;

— Суммарного объёма жидкости протекшего за время наработки в прямом и реверсивном направлении, [м³];

— Суммарной массы жидкости протекшей за время наработки в прямом и реверсивном направлении, [т].

Отличительные особенности расходомера РСМ-05.09:

— Отсутствие дополнительного гидравлического сопротивления потоку;

— Низкая восприимчивость к изменению физико-химических свойств измеряемой среды;

— Передача данных о всех измеряемых и вычисляемых параметрах по интерфейсам USB и RS-485 (ModBus) в базовом исполнении. По заказу — по локальным сетям (модуль Ethernet) или сетям мобильных операторов (модуль LTE);

— Возможность программирования плотности рабочей среды для измерения массового расхода и массы жидкостей, отличных от воды;

— Предусмотрена функция «Доза», предназначенная для дозирования заданного пользователем объема жидкости;

— Возможность диагностики короткого замыкания и обрыва цепи возбуждения ППР, а также контроля заполнения трубопровода жидкостью;

— Возможность установки значений минимального и максимального порога измерения объемного расхода, при выходе за пределы которого расходомер выводит сообщение об ошибке и формирует сигнал управления для исполнительного механизма;

— Возможность изготовления прибора в нержавеющем исполнении для измерения расхода жидких пищевых продуктов;

— Временные и основные интеграторы объёма и массы. Обнуление временных интеграторов доступно оператору.

По заказу архив параметров и событий:

— часовые данные – до 1600 записей (66 суток);

— суточные данные – до 800 записей (26 месяцев);

— месячные данные – до 60 записей (5 лет);

— архив событий – до 1200 записей.

Технические характеристики расходомера РСМ-05.09

Конструктивное исполнение	раздельное
Условный диаметр прохода DN, мм	15,25,32,40,50,80,100,150
Диапазон измерения расхода (для ДУ от 15 до 150 мм)	0,01575-630
Диапазон измерений температуры	0-150
Максимальное число подключаемых насосов	2(1)*
Встроенный пульт управления с индикатором	есть
Количество каналов измерения температуры	1
Количество каналов измерения давления	1
Количество каналов измерения расхода	1
Изменение реверсивного расхода	есть
Токовый выход	по заказу
Интерфейс Ethernet	по заказу
Интерфейс 3/4G	по заказу
Частотный (импульсный) выход	1
Интерфейс RS-485, USB	есть
Энергонезависимый архив данных	есть
Рабочая температура окружающей среды, оС	+5 до +55°С
Рабочее давление в трубопроводе, Мпа, не более	1,6 (2,5 по заказу)
Степень защиты по ГОСТ 14254-96	IP65
Напряжение питания, В	~ 187 — 253
Потребляемая мощность, Вт, не более	30
Максимальная длина линии связи между ППР и ИВБ, м	≤ 100
Режим работы	непрерывный
Гарантия, месяцев	48
Межповерочный интервал, лет	4
Средний срок службы	не менее 15 лет
