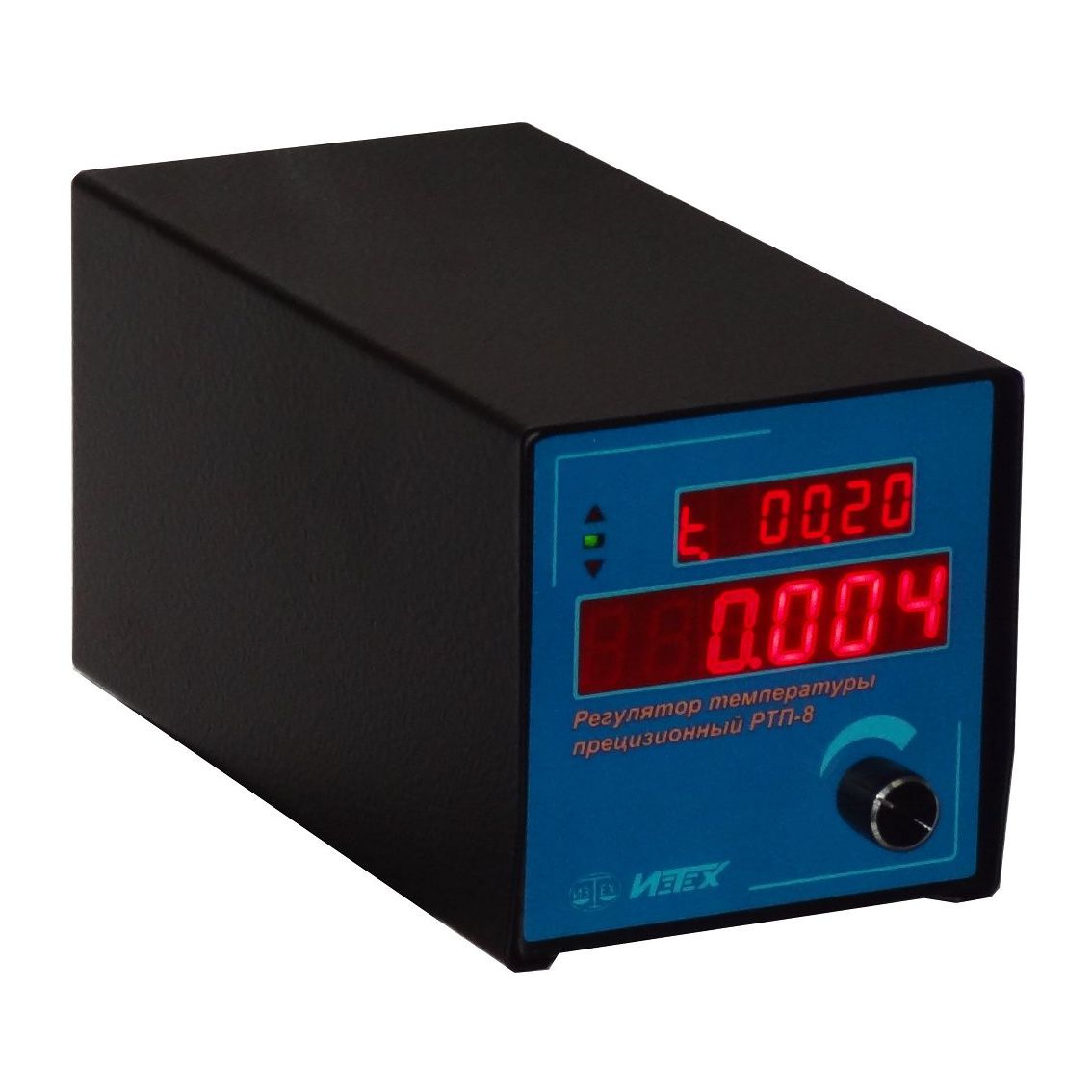

Регуляторы температуры прецизионные РТП-8.1 предназначены для построения на их основе термостатов, калибраторов температуры и других устройств, требующих прецизионного поддержания температуры, например, приборов для измерения коэффициента теплопроводности.
На базе РТП-8.1 производятся следующие типы приборов: термостаты переливные прецизионные серии ТПП-1, жидкостные термостаты Т-2 и Т-3, калибраторы температуры поверхностные КТП-1.
В качестве первичных преобразователей (датчиков) температуры могут использоваться термопреобразователи сопротивления (ТС) и термоэлектрические преобразователи (ТП) всех типов, в том числе и эталонные (ПТС-10, ПТСВ, ППО(S) и другие).
В РТП-8.3 предусмотрена возможность использования на разных каналах разных типов датчиков температуры ТС и ТП.
Текущая температура в термостате или калибраторе отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C.
После выхода термостата (калибратора) на заданную температуру (уставку) во вспомогательной строке дисплея появится таймер, который в часах и минутах будет отображать время с момента выхода термостата (калибратора) на уставку.
Установка температуры осуществляется на регуляторе при помощи ручки управления.
Дискретность задания температуры регулирования – 0,01°С для ТС и 0,1°С для ТП.
Программное обеспечение позволяет калибровать регулятор для точного воспроизведения заданной температуры.
Технические характеристики регулятора температуры РТП-8.1
| Модель |
РТП-8.1 |
РТП-8.3 |
| Количество измерительных каналов |
1 |
3… 8 |
| Количество каналов регулирования |
1 |
3 |
| Термопреобразователи сопротивления |
| разрешающая способность, °С |
0.001 |
| стабильность поддержания температуры, °С |
0.002* |
| Термоэлектрические преобразователи |
| разрешающая способность, °С |
0.1 |
| стабильность поддержания температуры, °С |
0.1* |
| Закон регулирования |
ПИД |
| Диапазон температур регулирования, °С |
по заказу |
| Нагрузка (нагреватель) на канал регулирования |
~220В, не более 2кВт |
| Условия эксплуатации |
| напряжение питающей сети, В |
220±22 |
| нестабильность питающей сети, В |
±4.4 |
| частота питающей сети, Гц |
50±1 |
| температура окружающей среды, °С |
+15…+25 |
| относительная влажность, % |
30… 80 |
| атмосферное давление, кПа |
84… 106.7 |
| Потребляемая от сети мощность, Вт |
10 |
| Размеры, мм |
96 x 96 x 170 |
| Масса, кг |
0,8 |
0,9 |
| Связь с компьютером |
RS-232C |
*) Зависит от объекта регулирования
Комплект поставки:
— регулятор температуры прецизионный РТП-8 — 1 шт.;
— паспорт — 1 экз.;
— компакт-диск с программным обеспечением — по заказу;
— кабель связи прибора с ПК через интерфейс RS-232С — 1 шт.;
— комплект разъемов — 1 шт.;
