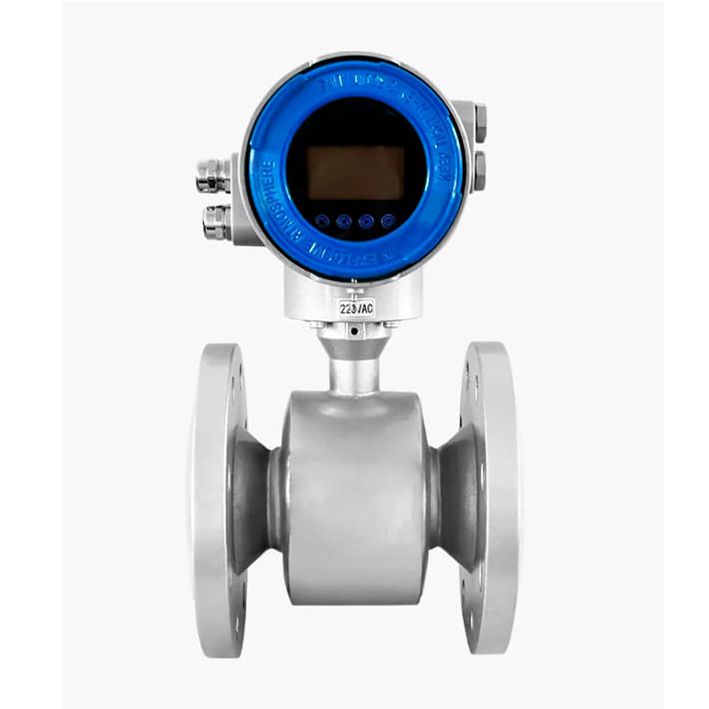

Электромагнитные расходомеры Sekee EM предназначены для измерения массового и объемного расхода электропроводных жидкостей с преобразованием значений в аналоговый сигнал 4-20 мА или в цифровой сигнал RS485.
Электромагнитные расходомеры Sekee EM могут применяться как для технологического, так и для коммерческого учета в системах автоматического контроля и управления.
Применяется в различных секторах, от водоподготовки до химической промышленности, прибор подходит для работы с агрессивными средами, интегрируется в системы автоматического контроля и не требует сложного обслуживания.
Широкий размерный ряд расходомеров Sekee EM позволяет использовать их для измерения больших расходов, а широкий выбор вариантов футеровки позволяет проводить измерения в том числе и агрессивных жидкостей.
Принцип действия электромагнитных расходомеров Sekee EM основан на законе электромагнитной индукции (закон Фарадея), в соответствии с которым в электромагнитных расходомерах происходит измерение электродвижущей силы, индуктируемой в потоке измеряемой среды, проходящей через магнитное поле.
Величина электродвижущей силы пропорциональна скорости движения учитываемой жидкости. Соответственно электромагнитные расходомеры подходят для измерения электропроводных жидкостей, в том числе агрессивных и загрязненных.
Преимущества расходомера Sekee EM
— Низкая погрешность (±0,5%)
— Широкий диапазон диаметров.
— Независимость от физических свойств среды. Точность измерений не зависит от изменений плотности, вязкости, температуры и давления среды.
— Отсутствие движущихся частей: длительный срок службы и низкие эксплуатационные расходы.
— Прямой поток: отсутствие внутренних препятствий обеспечивает минимальные потери давления.
— Многофункциональность. Одновременное измерение нескольких переменных, таких как массовый расход, плотность и температура среды.
— Невосприимчивость к вибрациям: современные модели расходомеров оснащены системами компенсации вибраций, что позволяет измерять с высокой точностью даже в сложных промышленных условиях.
— Компактные размеры. Легкий монтаж прибора благодаря размерам и весу.
— Отсутствие требований к прямым участкам трубопровода.
— Наличие самодиагностики.
— Различные варианты футеровок и электродов.
— Возможность измерять расход в обоих направлениях.
Технические характеристики расходомера Sekee EM
| Типоразмеры, мм |
от 10 до 1800 |
| Температура окружающей среды для электронного блока, °С |
от -45 до +50 |
| Температура окружающей среды для датчика, °С |
от -40 до +50 |
| Температура измеряемой среды, °С |
от -60 до +150 |
| Пылевлагозащита по ГОСТ 14254-2015 |
IP67, IP68 |
| Гарантия, лет |
3 |
| Межповерочный интервал, лет |
5 |
| Скорость потока, м/с |
от 0,5 до 10 |
| Максимальное давление, МПа |
до 4,0 |
| Погрешность измерения , % |
+- 0,3%; +- 0,5% |
| Напряжение питания, В |
24 ±2% |
| Выходные сигналы |
– аналоговый токовый 4-20 мА
– частотный 0-5000 Гц
– цифровой RS-485 |
| Диапазон измерения расхода, м3/час (в зависимости от типоразмера) |
0,14 – 91562,4 |
| Срок службы |
20 лет |
| Наработка на отказ, час |
180 000 |
| Наименование характеристики |
Значение |
| Типоразмер, мм |
От 10 до 2000* |
| Скорость потока, м/с |
от 0,01 до 15 |
| Максимальное давление, кг/см2 |
350 |
| Температура окружающей среды, °С |
от -25 до +60 |
| Погрешность измерения , % |
±0,5 |
| Пылевлагозащита по ГОСТ 14254-2015 |
IP65, IP67*, IP68* |
| Напряжение питания, В |
24 ±5% |
| Гарантия (расширенная), лет |
3 |
*предоставляются по запросу
| Типоразмер, мм |
Qmin, м3/ч |
Qnom, м3/ч |
Qmax, м3/ч |
| 10 |
0.003 |
1.41 |
4.24 |
| 15 |
0.006 |
3.18 |
9.54 |
| 20 |
0.01 |
5.65 |
16.96 |
| 25 |
0.02 |
8.84 |
26.51 |
| 40 |
0.05 |
22.62 |
67.86 |
| 50 |
0.07 |
35.34 |
106.03 |
| 65 |
0.12 |
59.73 |
179.19 |
| 80 |
0.18 |
90.48 |
271.43 |
| 100 |
0.28 |
141.37 |
424.12 |
| 150 |
0.64 |
318.09 |
954.26 |
| 200 |
1.13 |
565.49 |
1696.46 |
| 250 |
1.77 |
883.57 |
2650.72 |
| 300 |
2.54 |
1272.35 |
3817.04 |
| 350 |
3.46 |
1731.80 |
5195.41 |
| 400 |
4.52 |
2261.95 |
6785.84 |
| 450 |
5.73 |
2862.77 |
8588.33 |
| 500 |
7.07 |
3543.29 |
10602.88 |
| 600 |
10.08 |
5089.38 |
15268.14 |
| 700 |
13.85 |
6927.21 |
20781.64 |
| 800 |
18.10 |
9047.79 |
27143.36 |
| 900 |
22.90 |
11451.11 |
34353.32 |
| 1000 |
28.27 |
17137.17 |
42411.50 |
| 1200 |
40.72 |
20357.52 |
61072.56 |
| 1400 |
55.42 |
27708.85 |
83126.54 |
| 1600 |
72.38 |
36191.15 |
108573.40 |
| 1800 |
91.61 |
45804.42 |
137413.30 |
Варианты материала футеровок
| Материал футеровок |
Ду, мм |
Измеряемая среда |
| Хлоропреновый каучук |
50-2000 |
Высокая эластичность. Устойчив к слабым кислотам и щелочам |
| Полиуретановый каучук |
25-600 |
Высокая износостойкость, но низкая стойкость к кислотам и щелочам |
| Фторированный этиленпропилен |
10-300 |
Высокая стойкость к кислотам (соляная, серная, азотная) |
| Политетра-фторэтилен* |
15-2000 |
Устойчив к агрессивным средам, таким как концентрированные кислоты и щелочи. Высокая теплостойкость |
| Перфторал-кокси |
15-300 |
Высокая стойкость к кислотам (соляная, серная, азотная) |
*предоставляются по запросу
