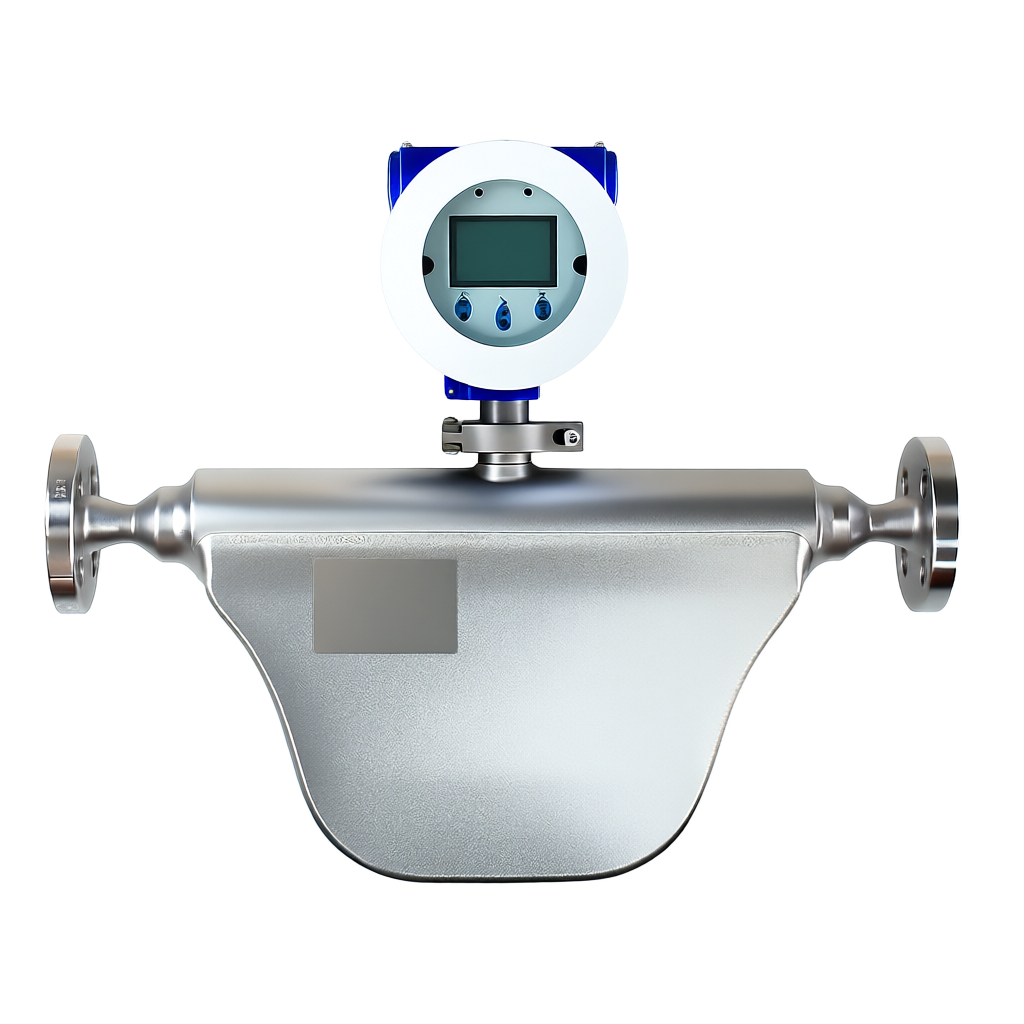

Кориолисовые расходомеры Sekee MASS предназначены для прямого измерения массового расхода, плотности, температуры, вычисления объемного расхода жидкостей и газов. Все измерения выполняются в реальном времени и не требуют дополнительного оборудования.
Среда измерения: Газы, Жидкости
Кориолисовые расходомеры Sekee MASS – передовое решение для точного и надежного измерения массового расхода, плотности, температуры различных жидкостей и газов. Все измерения выполняются в реальном времени и не требуют дополнительного оборудования.
Благодаря высокой точности измерения (погрешность до 0,1%) массовые счетчики-расходомеры Sekee MASS используют в ключевых отраслях промышленности для измерения таких сред как нефть, газ, топливо и т.п.
Преимущества расходомера Sekee MASS
Точность измерений
Обеспечивает высочайшее качество измерения потока жидкостей и газов. Нам доверяют компании, где малейшие отклонения в точности могут создавать серьезные последствия.
Надежность
Имеет высокий уровень надежности благодаря своей простоте и малому числу подвижных/изнашивающихся деталей.
Стоимость обслуживания
Имеет низкие затраты на обслуживание и ремонт, что делает его экономически эффективным для компаний, работающих в условиях с ограниченным бюджетом.
Автоматизация
Может быть интегрирован в систему автоматического управления производством, что позволяет управлять процессами с высокой степенью точности и эффективности.
Расходомер основан на законе Кориолиса. В контексте работы расходомера этот закон используется для создания колебаний трубок и измерения их изменений при прохождении вещества. Это позволяет определить массовый расход вещества с высокой точностью и надежностью.
Применение расходомера Sekee MASS
Нефтегазовая промышленность: применяются для измерения расхода и плотности нефти, газа, конденсата и других жидкостей и газов в нефтяных скважинах, трубопроводах, резервуарах и газопроводах. Использование расходомеров кориолиса в нефтегазовой промышленности позволяет оптимизировать процессы добычи, транспортировки и переработки нефти и газа, обеспечивая эффективность и безопасность производства. Они также помогают контролировать потери продукции и предотвращать возможные аварии и проблемы в процессе.
Пищевая промышленность: используются для измерения и контроля расхода молочных продуктов, пива и т.д. Они обеспечивают точное и надежное измерение массового расхода, что позволяет оптимизировать процессы производства и обеспечить высокое качество продукции, а также позволяют контролировать смешивание и дозирование различных ингредиентов с точностью до грамма. Расходомеры Sekee MASS обладают герметичной конструкцией, что позволяет избежать попадание инородных тел и микроорганизмов и обеспечить соответствие стандартам качества и безопасности пищевых продуктов.
Химическая промышленность: применяются в химической промышленности для измерения потоков различных химических веществ. Они могут использоваться для измерения потоков пропионовой кислоты, азотной кислоты, щелочей, различного рода дезинфицирующих средств и других веществ.
Фармацевтическая промышленность: используются для измерения потоков жидкостей в различных процессах производства лекарственных препаратов. Они могут использоваться для измерения массы жидких ингредиентов, таких как медикаменты, красители и т.д. Важно отметить, что в фармацевтической промышленности требуются особые требования к чистоте и гигиене процессов. Расходомеры Sekee MASS обладают герметичной конструкцией, что позволяет избежать загрязнения продукции и обеспечить соответствие стандартам качества и безопасности в фармацевтической промышленности.
Энергетическая промышленность: применяются для измерения расхода и плотности топлива, мазута, газа и других энергоносителей в энергетических установках, тепловых сетях и энергетических системах.
Водоснабжение и ЖКХ: используются для измерения расхода и плотности воды, сточных вод и других жидкостей в системах водоотведения и водоснабжения, а также для дозирования химических веществ для обработки воды.
Это лишь некоторые примеры сфер применения кориолисовых расходомеров. Они также могут использоваться в автомобильной промышленности, горнодобывающей промышленности, строительстве, научных исследованиях и других отраслях, где требуется точное измерение расхода жидкостей и газов.
Исполнения
Расходомеры Sekee MASS изготавливаются в соответствии с ТУ 26.51.52 – 004 – 81895823 – 2022 и выпускаются в трех модификациях:
— Т — расходомеры с двумя Δ-образными трубами;
— U — расходомеры с двумя U-образными трубами;
— V — расходомеры с двумя V-образными трубами.
Технические характеристики расходомера Sekee MASS
| Наименование характеристики |
Значение |
| Измеряемая среда |
жидкость; газ |
| Типоразмеры, мм |
от 5 до 250 |
| Диапазон массового расхода жидкости, кг/ч |
от 13,5 до 180000 |
| Диапазон измерений плотности измеряемой среды, кг/м3 |
от 650 до 2 000 |
| Пределы допускаемой относительной погрешности при измерении массового расхода, %: — жидкости; — газа |
±010; ±0,20
±0,35; ±0,45 |
| Пределы допускаемой абсолютной погрешности при измерении плотности, кг/м3*: — жидкости; — газа |
±0,50; ±1,00
±2,00; ±5,00 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, ℃ |
±1,50 |
| Максимальное давление измеряемой среды, МПа |
до 25 (опционально) |
| Температура измеряемой среды, ℃ |
от -70 до +350 |
| Выходные сигналы |
— аналоговый токовый 4-20 мA
— частотный 0-10 кГц |
Взрывозащита
— датчик:
— эл. блок: |
1Ex ib IIC T6…Т1 Gb X
1Ex db [ib] IIC T6 Gb X |
| Температура окружающей среды |
от -45°С до +85° |
Питание:
— напряжение постоянного тока, В
— напряжение переменного тока, В |
24±10% (макс.30)
220 (макс.245), 50Гц |
| Потребляемая мощность, Вт, не более |
20 |
| Пылевлагозащита по ГОСТ 14254-2015 |
IP65, IP67, IP68(опционально) |
| Средний срок службы, лет |
12 |
| Гарантия (расширенная), лет |
3 |
| Типоразмер, мм |
Расход, кг/ч |
| Qmin (порог) |
Qmin (при классе точности 0,2) |
Qmax |
| 5 |
5 |
25 |
500 |
| 10 |
8-10 |
40-50 |
800-1 000 |
| 15 |
60 |
300 |
6 000 |
| 25 |
180-200 |
900-1 000 |
18 000-20 000 |
| 40 |
200-300 |
1 000-1 500 |
20 000-30 000 |
| 50 |
600 |
3 000 |
60 000 |
| 80 |
1 800 |
9 000 |
180 000 |
| 100 |
1 800-4 000 |
9 000-20 000 |
180 000-400 000 |
| 150 |
4 000-8 000 |
20 000-40 000 |
400 000-800 000 |
| 200 |
8 000-12 000 |
40 000-60 000 |
800 000-1 200 000 |
| 250 |
12 000-18 000 |
60 000-90 000 |
1 200 000-1 800 000 |
