Код заказа – Симаг-11

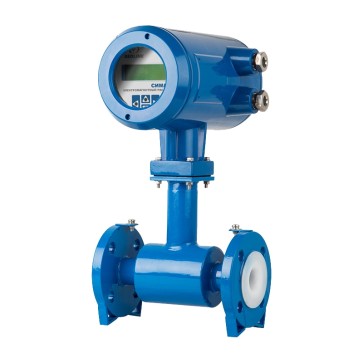

Электромагнитный расходомер СИМАГ 11 предназначен для измерения, отображения и регистрации расхода и объема жидкости, прошедшей через сенсор прибора.
Расходомер СИМАГ 11 измеряет расход и объем жидкости как в прямом, так и в обратном направлении.
Прибор имеет развитый набор функций, стандартные выходные сигналы и цифровой интерфейс.
СИМАГ 11 имеет компактное и раздельное исполнения.
Электромагнитный расходомер управляется вручную или дистанционно с ПК с помощью программы СИМАСТЕР.
Применение расходомера электромагнитного СИМАГ 11
— водоподготовка
— водоснабжение
— металлургическая промышленность
— целлюлозно-бумажная промышленность
— химическая промышленность
— пищевая промышленность
— добыча нефти и полезных ископаемых
— ЖКХ и другие
Электромагнитный расходомер СИМАГ используется для измерения расхода электропроводящих жидкостей с минимальной проводимостью 5 мкСм/см (для деминерализованной воды 20 мкСм/см):
— чистая вода
— сточные воды
— растворы кислот
— растворы щелочей
— пищевые продукты
— различные смеси
— пульпы и суспензии
— другие электропроводящие среды
Преимущества расходомера СИМАГ-11
— Имитационная поверка;
— Высокая точность и стабильность измерений;
— Функция самоочистки электродов;
— Детектирование пустого трубопровода;
— Минимальные требования к прямым участкам;
— Измерение потока в двух направлениях;
— Стандартные выходы: импульсный, частотный, токовый;
— Возможность дистанционного программирования и съема данных;
— Часы реального времени;
— Энергонезависимый аппаратный журнал;
— Работа в режиме теплосчетчика.
Технические характеристики расходомеров СИМАГ 11
| Диапазон диаметров условного прохода |
10…1400 мм |
| Рабочий диапазон скоростей потока |
0.02…10 м/с |
| Рабочее давление |
до 4 Мпа |
| Материал футеровки |
техническая резина; тефлон (PTFE); другой (по заказу) |
| Материал электродов |
нержавеющая сталь; титан; хастеллой; платина; другой (по заказу) |
| Монтаж в трубопровод |
фланцевый |
| Диапазон температур измеряемой среды |
-10…+150°С |
| Диапазон температур окружающей среды |
-20…+50°С |
| Исполнение |
компактное; раздельное |
| Питание |
150…260В, (50±10) Гц |
| Потребляемая мощность |
менее 10 ВА |
| Выходы |
токовый 4…20 мA, пассивный, U=12…30В; частотный, fmax=1,5кГц, пассивный, Umax=25В, Imax=50мA; импульсный, max 50 имп/с, пассивный, Umax=25В, Imax=50мA |
| Входы |
2xPt100, 4-проводное подключение |
| Цифровой интерфейс |
RS 485 (Modbus, ASCII) |
| Функции |
детектирование пустой трубы, самоочистка электродов, часы реального времени, энергонезависмый архив измерений, аппаратный журнал |
| Управление |
5 кнопок |
| Отображение |
двустрочный буквенно-цифровой дисплей |
| Степень защиты |
IP65, IP67 в зависимости от исполнения |
| Средний срок службы |
10 лет |
| Средняя наработка на отказ |
25000 ч |
Предел допускаемой относительной погрешности измерения расхода:
— класс А (диапазон 1:100)
— класс B1 (диапазон 1:100)
— класс B2 (диапазон 1:250)
— класс B3 (диапазон 1:500) |
±(0,5+0,01*Vmax/V) %
±(1+0,01*Vmax/V) %
±(1+0,01*Vmax/V) %, но не более 2%
±(1+0,01*Vmax/V) %, но не более 2% |
Предел допускаемой относительной погрешности
(без учета погрешности датчика)
— канала измерения давления
— каналов измерения температуры
— измерения разности температур |
±1%; ±(0,2+0,001*Т)°С; ±(0,1+0,0005*DТ)°С |
