Код заказа – Симаг-23

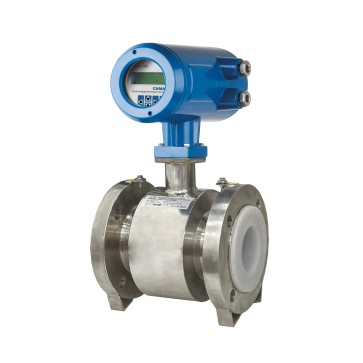

Электромагнитный расходомер СИМАГ 23 предназначен для измерения, отображения, регистрации объемного расхода и объема электропроводящей жидкости, прошедшей через сенсор прибора как в прямом, так и в обратном направлениях.
Расходомер СИМАГ 23 предназначен для технического и коммерческого учета среднего объемного расхода (Q) и объема (V) жидкости, проходящей через сенсор в прямом и/или обратном направлении, обеспечивая:
– отображение результатов измерений в цифровом виде на ЖК-индикаторе;
– ведение журнала измерений в энергонезависимой памяти;
– передачу измеренного значения в виде нормированных выходных электрических сигналов: импульсного, частотного (0,1…3000 Гц), токового (4…20 мА);
– передачу измеряемых величин и архивных данных по интерфейсам RS-485 или Ethernet внешним системам АСУ ТП;
– передачу данных по стандартным цифровым интерфейсам или радиоканалу.
Область применения – на установках и объектах теплоэнергетического комплекса, в жилищно-коммунальном хозяйстве, водоподготовке, водоснабжении, металлургии, целлюлозно-бумажной, химической и других отраслях промышленности.
Технические характеристики расходомера СИМАГ 23
Диапазоны диаметров: Dn 10…1600 мм
Импульсный выходной сигнал: до 50 имп/с (пассивный)
Частотный выходной сигнал: 0,1…3000 Гц (пассивный)
Токовый выходной сигнал: 4…20 мА (пассивный/активный)
Цифровой интерфейс: RS-485 (Modbus RTU); HART (опция), Ethernet (Modbus RTU)
Пределы допускаемой относительной погрешности объемного расхода и объема: ±0,2 %, ±0,25 %, ±0,5 %, ±1 %
Диапазоны измеряемых скоростей среды: 0,05…12,5 м/с
Диапазон измерений объемного расхода: 0,0141…90477,9 м3/ч
Температура измеряемой среды: -60…+180 °C (зависит от исполнения)
Температура окружающей среды: -60…+70 °C (зависит от исполнения)
Межповерочный интервал: 5 лет
Применение расходомера СИМАГ 23
— водоподготовка
— водоснабжение
— металлургическая промышленность
— целлюлозно-бумажная промышленность
— химическая промышленность
— пищевая промышленность
— добыча нефти и полезных ископаемых
— ЖКХ и другие
Измеряемые среды
— вода (техническая вода, питьевая вода)
— канализационные стоки, сточные воды
— агрессивные среды (растворы кислот, щелочей, химических реагентов, эмульсий)
— абразивные среды с твердыми включениями (пульпы, суспензии, шламы)
— пищевые продукты (молоко, молочные продукты, пиво)
— целлюлозно-бумажные массы
Преимущества расходомера СИМАГ 23
— Широкий динамический диапазон измерений объемного расхода;
— Высокая точность измерений;
— Возможность измерения расхода в двух направлениях;
— Может использоваться для агрессивных и абразивных сред с содержанием твердых включений;
— Отсутствие движущихся частей и препятствий потоку в конструкции сенсора;
— Широкий ряд диаметров условного прохода сенсора;
— Функция очистки электродов сенсора;
— Сохранение архива измерений в энергонезависимой памяти;
— Часы реального времени;
— Дистанционный съем данных по интерфейсу RS-485;
— Стандартные выходные сигналы: импульсный, частотный, токовый;
— Гальваническая изоляция всех выходных сигналов;
— Высокая надежность;
— Межповерочный интервал 5 лет;
— Возможна имитационная периодическая поверка;
— Возможность проливной поверки при наличии эталонов с соотношением их погрешностей к допускаемым погрешностям расходомера 1:2.
