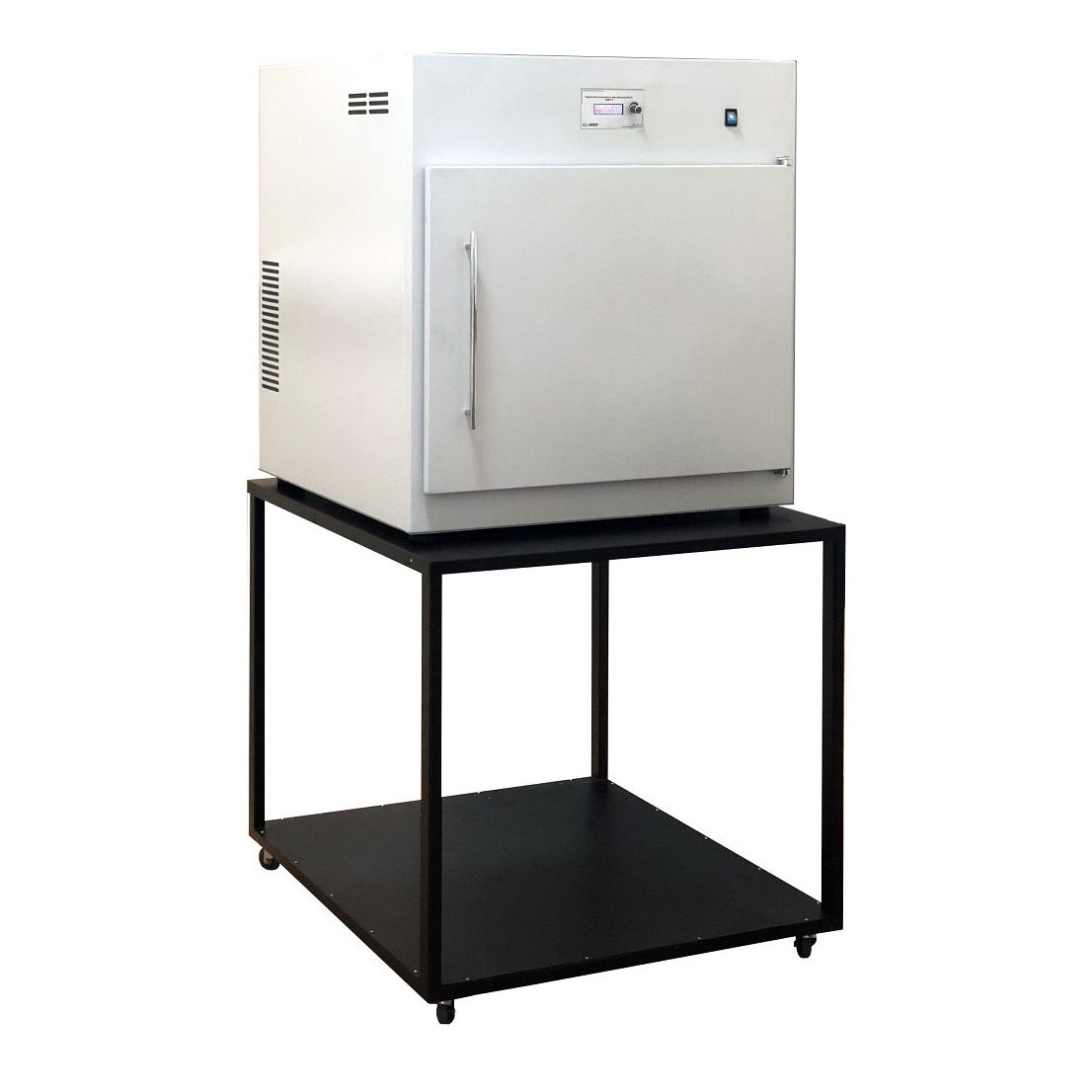

Термостат эталонных мер прецизионный ТЭМП-3 предназначен для поддержания постоянной температуры эталонных мер электрического сопротивления (Р3030, Р321, Р331, МС3005, МС3006, МС3007, МС3050 и других), магазинов сопротивлений (МС3070М, МС3071 и других), а также нормальных элементов (Х480, Х482, Х485 и других).
Рабочее пространство ТЭМП-3 позволяет разместить до 15 эталонных мер электрического сопротивления (Р3030, Р321, Р331, МС3005, МС3006, МС3007, МС3050) и нормальных элементов (Х480, Х482, Х485).
Термостат ТЭМП-3 представляет собой суховоздушный термостат с рабочим пространством в форме прямоугольного параллелепипеда для установки эталонных мер электрического сопротивления, магазинов сопротивлений и нормальных элементов.
Основными узлами термостата являются: платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры и холодильная установка.
Платиновый термометр сопротивления, расположенный в рабочем пространстве, предназначен для определения температуры в термостате.
По платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором.
Текущая температура выводится на жидкокристаллический дисплей, расположенный на передней панели. Установка температуры регулирования осуществляется при помощи ручки управления. Дискретность задания температуры регулирования – 0.01°С.
Холодильная установка в ТЭМП-3 сделана на термоэлектрических элементах Пельтье.
Охлаждение элементов Пельтье — воздушное.
Технические характеристики термостата ТЭМП-3
| Нестабильность поддержания температуры, °С |
±0.01 |
| Диапазон воспроизводимых температур, °С * |
+15…+25 |
| Погрешность воспроизведения температуры, °С |
0.1 |
| Годовая стабильность воспроизведения температуры, °С |
0.05 |
| Неравномерность температурного поля в рабочем пространстве, °С |
0.05 |
| Рабочее пространство |
| ширина, мм |
600 |
| глубина, мм |
500 |
| высота, мм |
400 |
| Условия эксплуатации |
| напряжение питающей сети, В |
220±22 |
| нестабильность питающей сети, В |
±4.4 |
| частота питающей сети, Гц |
50±1 |
| температура окружающей среды, °С |
+15…+25 |
| относительная влажность, % |
20… 85 |
| атмосферное давление, кПа |
84… 106.7 |
| Потребляемая от сети мощность, Вт |
400 |
| Размеры, мм |
800 x 890 x 860 |
| Масса, кг |
80 |
*) При температуре окружающего воздуха не более 20 °C
Комплект поставки термостата ТЭМП-3:
— термостат эталонных мер прецизионный ТЭМП-3 — 1 шт.
— сетевой шнур — 1 шт.
— руководство по эксплуатации — 1 экз.
