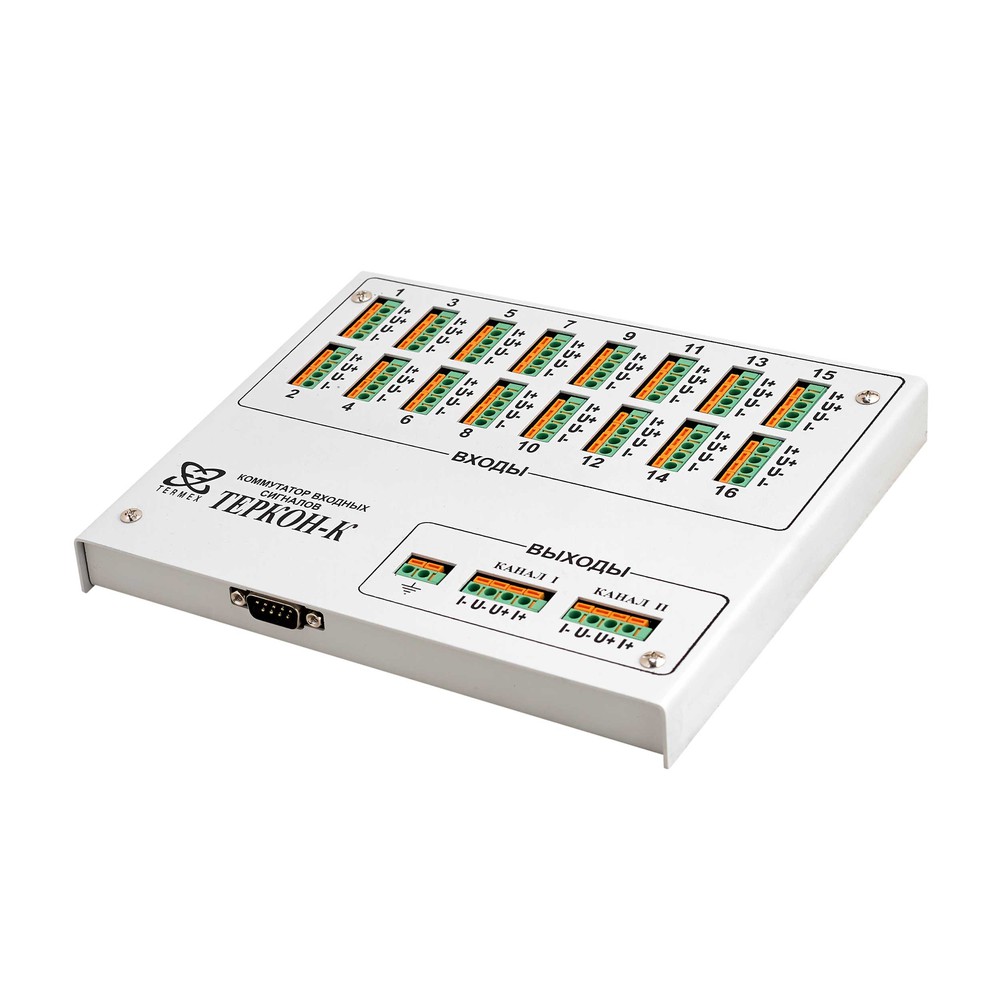

Работа коммутатора ТЕРКОН-К заключается в последовательном подключении входных клеммных колодок к выходным при помощи реле.
Коммутатор имеет 16 входов и 2 выхода, каждому входу или выходу соответствует своя клеммная колодка с четырьмя зажимами-контактами.
Выходы коммутатора подключаются к входам преобразователя сигналов ТЕРКОН, он же управляет процессом переключения каналов через кабель связи.
Технические характеристики коммутатора ТЕРКОН-К
| Количество независимых каналов измерений |
16 |
| Время одного измерения при установившейся температуре в измерительной ячейке |
1 с |
| Время установления рабочего режима |
30 мин |
| Габаритные размеры Ш×Г×В |
185×150×25 мм |
| Масса |
1 кг |
Комплект поставки коммутатора ТЕРКОН-К
— Коммутатор входных сигналов ТЕРКОН-К ‑ 1 шт.
— Кабель связи с преобразователем ТЕРКОН ‑ 1шт.
— Провода с наконечниками (черный, красный, зеленый) ‑ 10 шт.
— Паспорт ‑ 1 шт.
