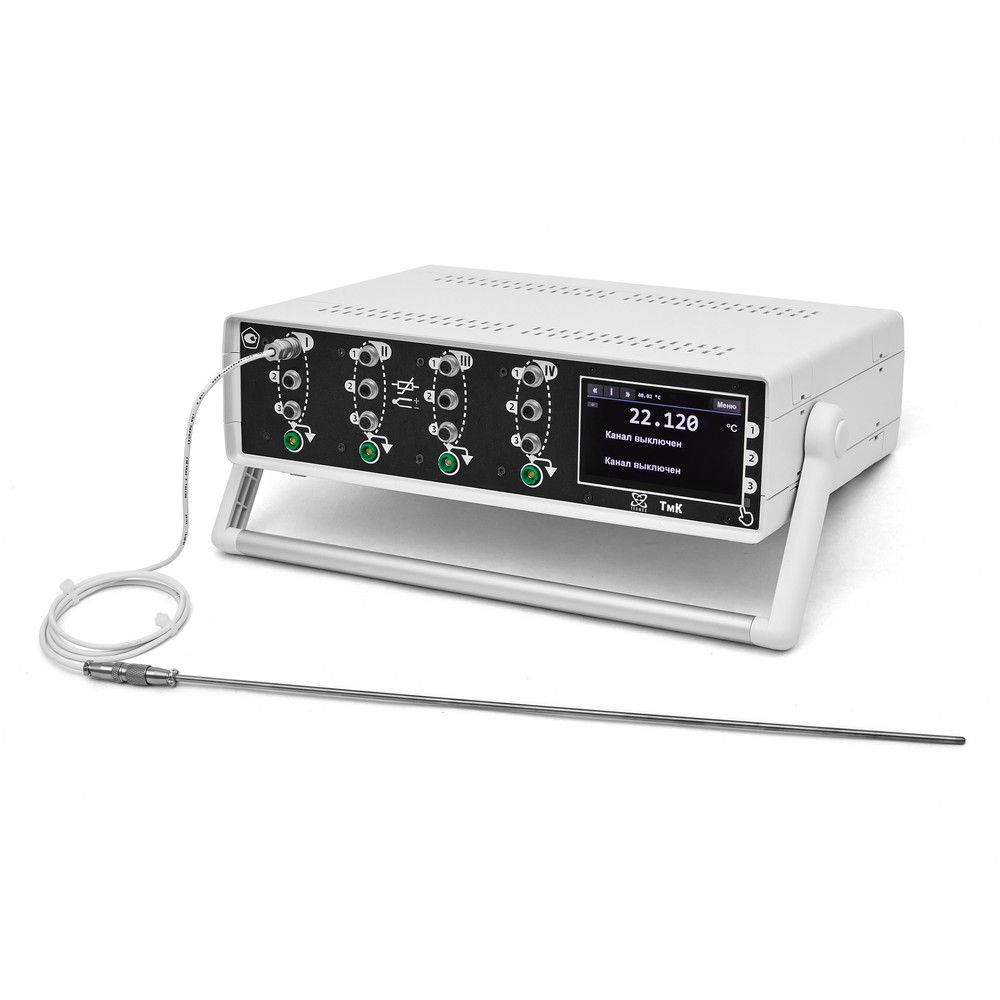

Термометр ТмК-14 предназначен для измерений температуры и сигналов термопреобразователей сопротивления, термопар или термисторов и последующего пересчета их в значения температуры.
В качестве первичных преобразователей температуры к ТмК-14 могут быть подключены:
— Термопары типов A-1, A-2, A-3, B, E, J, K, L, M, N, R, S, T со стандартными НСХ.
— Эталонные термопары типов ППО и ПРО.
— Золото-платиновые (Au/Pt) и платино-палладиевые (Pt/Pd) термопары.
— Платиновые, медные и никелевые термопреобразователи сопротивления с НСХ или с индивидуальными коэффициентами функции КВД, определенными при их градуировке.
— Платиновые термопреобразователи сопротивления с функцией преобразования сопротивления в температуру в виде полинома четвертого порядка с индивидуальными коэффициентами, определенными при их градуировке.
— Эталонные платиновые термопреобразователи сопротивления с градуировочной характеристикой по МТШ‑90.
— Термисторы типа NTC с градуировочной характеристикой, описываемой уравнением Стейнхарта-Харта.
Преимущества термометра ТмК-14
— Удобный, интуитивно понятный интерфейс управления прибором с помощью цветного дисплея с тачскрином.
— Комплектный датчик обеспечивает измерение температуры на уровне эталона 3-го разряда.
— Гибкая независимая настройка режимов для каждого канала измерения.
— Модульная конструкция измерительной части увеличивает скорость проведения измерений и повышает отказоустойчивость прибора.
— Стабильность метрологических характеристик обеспечивается герметизацией и термостатированием измерительных преобразователей.
— Низкий уровень шумов при высокой скорости измерений.
— Возможность учитывать смещение входных сигналов напряжения и сопротивления, а также выполнять сдвиг измеряемой температуры.
— Результаты измерений сигналов от первичных преобразователей и вычисленные значения температуры выводятся на дисплей и доступны через интерфейсы: USB с гальванической развязкой, RS-232, RS-485 и Bluetooth.
— Свободно распространяемое программное обеспечение позволяет наблюдать и документировать результаты измерений в виде графиков и таблиц, рассчитывать индивидуальные градуировочные характеристики термопреобразователей сопротивления различными способами.
— Оригинальные клеммные колодки с магнитным креплением и док-станция для их установки позволяют быстро и надежно подключать датчики температуры со штекерами, вилочковыми клеммами или просто оголенными проводами.
— Наглядные видеоруководства по эксплуатации и поправке встроенных эталонов доступны на YouTube.
Технические характеристики термометра ТмК-14
| Диапазон измерений |
|
| температуры комплектным датчиком |
-80…+300 °С |
| сопротивления (при токе <1.0 мА) |
0.1…3000 Ом |
| сопротивления (при токе <0.1 мА) |
100…10000 Ом |
| напряжения |
-1000…+1000 мВ |
| Количество независимых каналов измерений |
12 |
| Пределы допускаемой абсолютной погрешности измерений температуры комплектным датчиком |
|
| в диапазоне -80…+200 °С |
±0.02 °С |
| свыше +200°С |
±0.03 °С |
| Пределы допускаемой абсолютной погрешности измерений |
|
| сопротивления (при токе <1.0 мА) |
±[0.0002 + 0.00001×|R|] Ом |
| сопротивления (при токе <0.1 мА) |
±[0.0004 + 0.00004×|R|] Ом |
| напряжения |
±[0.0005 + 0.00005×|U|] мВ |
| Цена единицы младшего разряда |
|
| при измерении сопротивления |
0.0001 Ом |
| при измерении напряжения |
0.0001 мВ |
| при измерении температуры термометрами сопротивления/термопарами |
0.001/0.01 °С |
| Габаритные размеры Ш×Г×В |
|
| прибора |
410×260×140 мм |
| погружаемой части датчика температуры |
Ø4.3×450 мм |
| Масса |
3.5 кг |
| Потребляемая мощность |
25 Вт |
Комплект поставки термометра ТмК-14
— Термометр многофункциональный ТмК-14 ‑ 1 шт.
— Датчик температуры ‑ 1 шт.
— Кабель-удлинитель датчика температуры ‑ 1 шт.
— Разъем для подключения датчиков ‑ 12 шт.
— Сетевой кабель ‑ 1 шт.
— USB кабель типа B ‑ 1 шт.
— Руководство по эксплуатации ‑ 1 шт.
— Методика поверки ‑ 1 шт.
