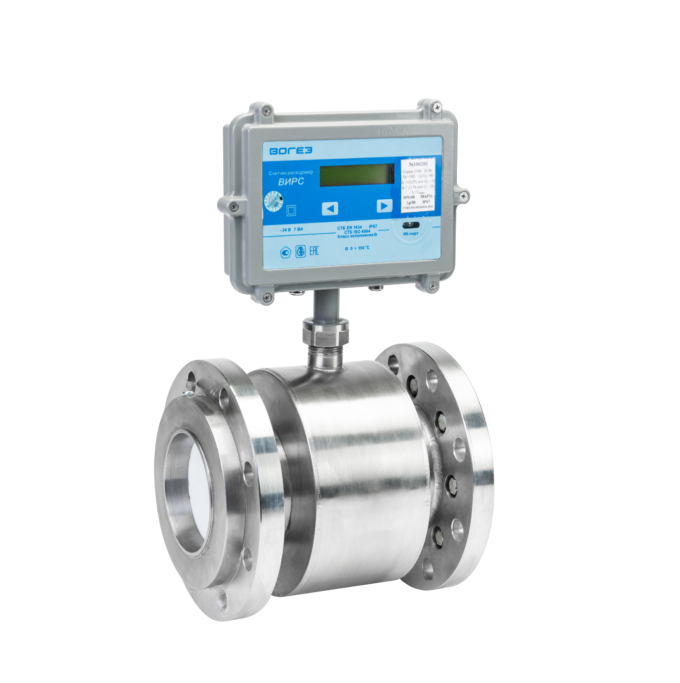

Счетчики-расходомеры электромагнитные ВИРС-М (электромагнитный расходомер) предназначены для измерения объемного расхода и объема жидкости, протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходные сигналы.
Преобразователи обеспечивают измерение объема теплоносителя с удельной электропроводимостью от 10-3 до 10 См/м.
Счетчики-расходомеры электромагнитные ВИРС-М применяются на объектах теплопотребления, источниках теплоты, в узлах технического и коммерческого учета воды, на промышленных предприятиях и в жилищно-коммунальном хозяйстве в составе теплосчетчиков и счетчиков воды СКМ-2 для учета количества теплоносителя и(или) воды.
Технические характеристики расходомера ВИРС-М
Отличительные особенности
— широкий диапазон измерения расхода 1:25, 1:100, 1:250, 1:500;
— отсутствие движущихся частей в конструкции;
— незначительные потери давления;
— низкая восприимчивость к свойствам измеряемой среды (плотность, вязкость, температура);
— нормирование сигнала обратного направления потока;
— широкий диапазон веса выходных импульсов от 0,01 до 100;
— режим автодиагностики;
— питание от внешнего источника постоянного тока напряжением 24 В;
— незначительные прямые участки до и после расходомера;
— пассивный и активный типы выходного каскада расходомера;
— варианты: с индикацией или без нее;
— токовый выходной сигнал пропорциональный мгновенному расходу 4…20 мА;
— степень защиты оболочек расходомера IP65, IP67;
— интерфейсы: RS232, RS485, M-bus, CL (токовая петля), протоколы обмена — M-bus, Modbus RTU, Modbus TCP;
— номинальное давление до 2,5 МПа;
— температура измеряемой среды от 0 до 150° С;
— температура окружающей среды от -25 до 55° С.
Типоразмеры счетчика-расходомера ВИРС-М
Номинальные присоединительные диаметры расходомеров и соответствующие им максимальные значения расхода (Qmax), масса, потери давления, вес импульса представлены в таблице.
| Номинальный диаметр DN, мм |
Максимальный расход Qmax м³/ч |
Масса с/без монтажного комплекта, не более, кг |
Потери давления ΔPn при расходе 0,7Qmax |
Вес импульса, л/имп. |
| 15 |
6,3 |
2,5/1,5 |
0,008 |
от 0,1 до 10 |
| 20 |
10 |
2,5/1,6 |
0,008 |
от 0,01 до 10 |
| 25 |
15 |
3/1,8 |
0,008 |
от 0,01 до 10 |
| 32 |
25 |
4/2,5 |
0,008 |
от 0,01 до 10 |
| 40 |
40 |
6/4,0 |
0,008 |
от 0,1 до 10 |
| 50 |
65 |
6,5/4,0 |
0,008 |
от 0,1 до 10 |
| 65 |
100 |
15/11 |
0,008 |
от 0,1 до 10 |
| 80 |
150 |
17/13,5 |
0,008 |
от 0,1 до 10 |
| 100 |
250 |
21,5/17 |
0,008 |
от 0,1 до 10 |
| 150 |
630 |
43/35 |
0,008 |
1, 10, 100 |
| 200 |
630 |
45/36 |
0,008 |
1, 10, 100 |
Габаритные и установочные размеры расходомеров ВИРС-М без монтажного комплекта
| Номинальный диаметр DN, мм. |
Размеры, мм. |
Номинальный диаметр DN, мм. |
Размеры, мм. |
|
L |
D |
H |
|
L |
D |
D1 |
H |
n |
d |
| 15 |
85 |
70 |
129 |
15 |
150 |
100 |
75 |
170 |
4 |
14 |
| 20 |
85 |
70 |
129 |
20 |
150 |
110 |
75 |
180 |
4 |
14 |
| 25 |
85 |
76 |
145 |
25 |
150 |
120 |
90 |
190 |
4 |
14 |
| 32 |
95 |
89 |
158 |
32 |
200 |
140 |
105 |
210 |
4 |
14 |
| 40 |
110 |
108 |
168 |
40 |
200 |
150 |
125 |
220 |
4 |
14 |
| 50 |
110 |
108 |
182 |
50 |
200 |
160 |
125 |
230 |
4 |
18 |
| 65 |
160 |
133 |
210 |
65 |
200 |
180 |
145 |
250 |
4 |
18 |
| 80 |
200 |
140 |
220 |
80 |
250 |
195 |
160 |
260 |
4 |
18 |
| 100 |
200 |
160 |
240 |
100 |
250 |
215 |
180 |
270 |
8 |
18 |
|
|
|
|
150 |
300 |
280 |
240 |
375 |
8 |
23 |
|
|
|
|
200 |
350 |
350 |
295 |
375 |
12 |
27 |
Габаритные и установочные размеры расходомеров ВИРС-М c монтажным комплектом
| Номинальный диаметр DN, мм |
Размеры, мм |
Номинальный диаметр DN, мм |
Размеры, мм |
|
L |
D |
Н |
|
L |
D |
D1 |
H |
n |
d |
| 15 |
250 |
100 |
140 |
15 |
180 |
100 |
75 |
170 |
4 |
14 |
| 20 |
260 |
110 |
140 |
20 |
190 |
110 |
75 |
180 |
4 |
14 |
| 25 |
285 |
120 |
145 |
25 |
190 |
120 |
90 |
190 |
4 |
14 |
| 32 |
390 |
105 |
152 |
32 |
230 |
140 |
105 |
210 |
4 |
14 |
| 40 |
390 |
105 |
168 |
40 |
240 |
150 |
125 |
220 |
4 |
18 |
| 50 |
390 |
120 |
168 |
50 |
240 |
160 |
125 |
230 |
4 |
18 |
| 65 |
420 |
135 |
182 |
65 |
590 |
180 |
145 |
250 |
4 |
18 |
| 80 |
420 |
145 |
192 |
80 |
730 |
195 |
160 |
260 |
4 |
18 |
| 100 |
505 |
160 |
206 |
100 |
850 |
215 |
180 |
270 |
8 |
18 |
|
|
|
|
150 |
1200 |
280 |
240 |
375 |
8 |
23 |
|
|
|
|
200 |
1400 |
350 |
295 |
375 |
12 |
27 |
Требование к длине прямых участков трубопровода до и после расходомера ВИРС-М
Пределы допускаемой относительной погрешности расходомеров представлены в таблице
| Обозначение расходомера |
Класс точности |
Диапазон измерения
расхода, м3/ч |
Пределы относительной
погрешности измерения
объема, % |
| ВИРС-М |
0,25 |
|
±0,25 |
|
|
|
| 0,5 |
|
±0,5 |
|
|
±(0,5+0,005 Qmax/Q) |
| 1 (С) |
0,04Qmax≤Q≤Qmax |
±1 |
|
Qmax≤Q<0,04Qmax |
±(1 + 0,01 Qmax/Q) |
| 2 (В) |
0,04Qmax≤Q≤Qmax |
±2 |
|
Qmax≤Q<0,04Qmax |
±(2 + 0,02 Qmax/Q), но не более 5% |
