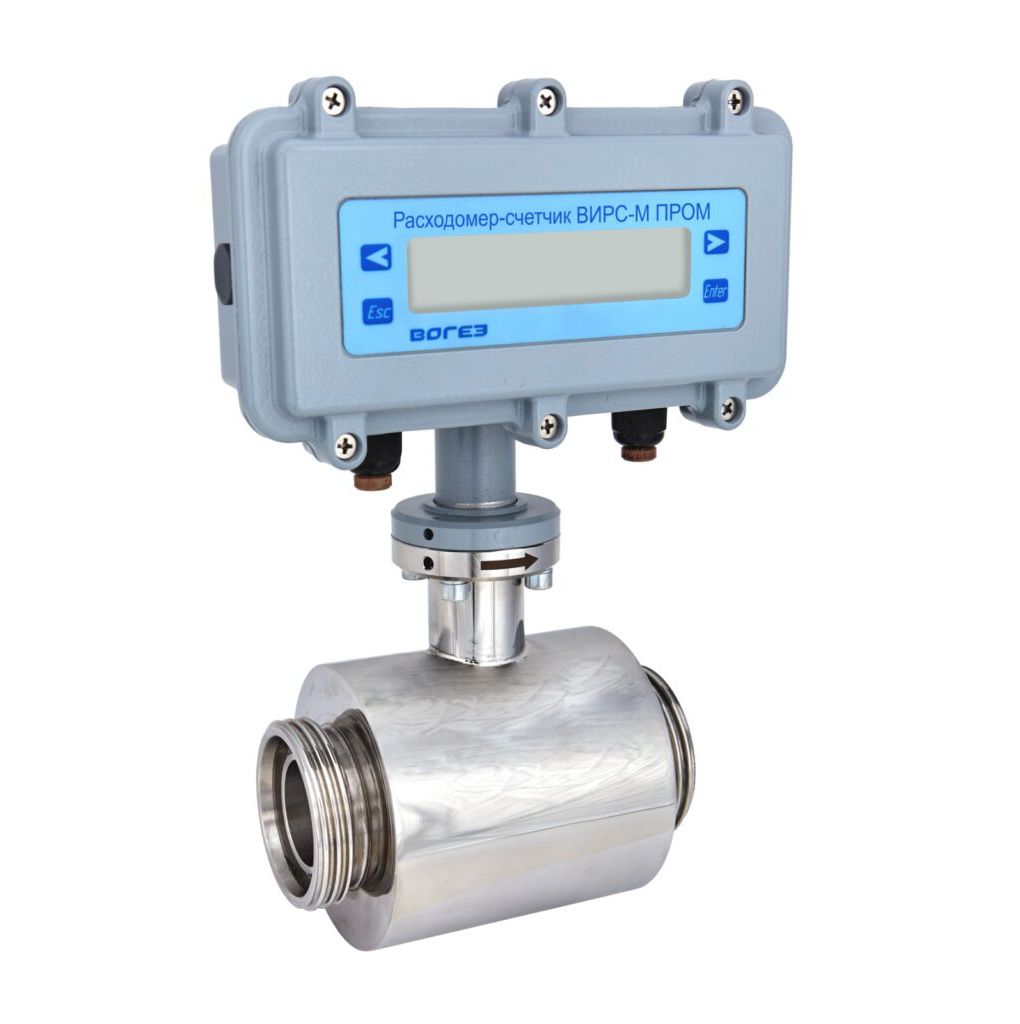

Код заказа — ВИРС-М ПРОМ
Расходомеры ВИРС-М ПРОМ предназначены для точного и стабильного измерения и передачи величин объема и объемного расхода электропроводящих технологических жидкостей и растворов в системах автоматического контроля и управления производственными процессами в различных отраслях промышленности.
Электромагнитные расходомеры-счетчики ВИРС-М исполнения ПРОМ, предназначены для измерения объема и объемного расхода жидкости, протекающей через заполненную проточную часть расходомера, индицирования и преобразования в унифицированные частотный, импульсный, токовый и интерфейсные электрические сигналы.
Типы электропроводящих жидкостей расходомера ВИРС-М ПРОМ
Не вызывающие коррозию проточной части расходомера, в том числе акустически непрозрачные, с содержанием механических примесей:
— горячая и холодная вода, в том числе питьевая воды;
— различные жидкостей и растворы, в том числе агрессивные (кислотные, щелочные), взвеси, пульпы, сточные воды;
— фармацевтические среды, непищевые и пищевые продукты (молоко, соки, сиропы и т.п.);
— жидкости с электропроводностью до 5∙10-6 Смм.
Функциональность расходомера ВИРС-М ПРОМ
— измерение объема и объемного расхода в прямом и реверсном направлениях потока, контроль заполнения трубопровода жидкостью;
— вычисление объема нарастающим итогом для прямого и реверсного направлений потока, ведение архива данных;
— дозирование заданного объема в режиме «старт — стоп»;
— контроль, индицирование, архивирование ошибок измерения;
— передачу измерительной и диагностической информации на внешние устройства через имеющиеся выходы и интерфейсы.
Отрасли применения расходомеров ВИРС-М ПРОМ
— Производство стройматериалов;
— Химическая промышленность;
— Пищевая промышленность;
— Теплоэнергетика.
Отличительные особенности расходомеров ВИРС-М ПРОМ
— Точность измерения расхода – 2%, 1%, 0,5% и 0,25%;
— Степень защиты оболочек — ППР (IP65, IP68, категория 2), электронный модуль – IP65, IP67;
— Температура измеряемой среды: -30°С — +150 °С;
— Температура окружающей среды: -40°С — +70°С;
— Типы интерфейсов: RS-485, HART;
— Компоновка – компактная (-30°С — +130°С) и раздельная (-30°С — +150°С).
Технические характеристики электромагнитных расходомеров-счетчиков ВИРС-М ПРОМ
| Параметры |
1000 Р |
1100 |
1300 |
1500 |
| Типоразмеры |
Резьбовое, диаметр 10 — 40 мм |
G3/4-G2 (10-40) |
G3/4-G2(15-40) |
| Муфта молочная (SMS, DIN 11851), DN |
15-100 |
| Сэндвич, DN |
10-100 |
| Фланец, DN |
10-300 |
| Погрешность, % |
2 |
1 |
0,5 |
0,25 |
| Диапазон измерения с нормированной относительной погрешностью, Q3/Q2 |
1:1000 |
| Количество точек калибровки |
5 точек плюс калибровка нуля |
| Температурный диапазон измерений жидкости, 0С |
от — 30 до +150 (фторопласт) от -5 до +70 (полиуретан) |
| Температурный диапазон окружающей среды, 0С |
от — 40 до + 70 |
| PN, МПа |
Сэндвич |
1,6 (2,5) |
| Фланец |
1,6 (2,5; 4,0; 6,3) |
| Резьбовое |
1,6 (2,5) |
| Муфта молочная (SMS, DIN 11851) |
1,6 |
| Выходной сигнал |
Импульсный (частотный) до 10000 Гц |
| Токовый выход (с HART), мА |
4-20 |
| Дискретный выход (программируемый) |
2 выхода |
| Измерение реверсного потока |
+ |
| Степень защиты (IP) по ГОСТ 14254 |
67, 68 |
| Индикация |
Индикатор ЖКИ, размер видимой области 105х24 мм |
| Архив количество |
65 000 |
| Расчёт массового расхода |
+ |
| Контроль заполнения трубопровода |
+ |
| Режим дозирования |
+ |
Серии расходомеров-счетчиков ВИРС-М ПРОМ
Расходомеры выпускаются в сериях 1ххх соответствующая ГОСТ ISO4064-2017 «Счетчики воды» и 2ххх соответствующая ГОСТ EN1434-2018 «Теплосчетчики»
| Серия |
Диапазон измерения расхода, % |
Погрешность измерения расхода, % |
| 1000Р |
1:1000 |
2,0 |
| 1100 |
1:250 |
1,0 |
| 1300 |
1:100 |
0,5 |
| 1500 |
1:25 |
0,25 |
Материалы
— материалы электродов в стандартно — AISI 316L, опционально — Тантал (Ta), Титан (Ti), Хастеллой;
— материал футеровки — PTFE (полиуретан);
— исполнение расходомера — сэндвич, фланец, муфтовое, clamp (DIN 32676), муфта молочная (SMS, DIN 11851);
— незначительные потери давления, назначительные прямые участки до и после расходомера;
— низкая восприимчивость к свойствам измеряемой среды ( плотность, вязкость, температура);
— выходные сигналы: импульсный, токовый (4-20 мА), интерфейсный (RS-485), реверс;
— питание счетчика: 24 VDC;
— степень защиты: электронный модуль — IP67 (по ГОСТ 14254-2015), ППР — IP65, IP68, категория 2;
— номинальное давление 1,0 МПа, 1,6 МПа, 2,5 МПа, 4,0 МПа;
— температура измеряемой среды от 0° до 150° С;
— температура окружающей среды от -40°С до 55°С.
Значения в скобках — при реверсном потоке
| Тип гидравлического сопротивления |
Минимальная длина прямого участка, DN |
| До |
После |
| Серии 1300, 2300 |
| Полностью открытый полнопроходный шаровый кран |
0 |
0 |
| Диффузор и конфузор с конусностью до 8о |
0 |
0 |
| Отводы 2D (не более 2 отводов в одной плоскости) |
3 |
1(3) |
| Отводы 3D (2 и более отводов в разных плоскостях) |
3 |
1(3) |
| Диффузор и конфузор с конусностью 30о |
3 |
1(3) |
| Гильза ТС, фильтр — грязевик |
5 |
3(5) |
| Открытая задвижка (не шаровая) |
5 |
3(5) |
| Насос, частично открытая задвижка |
15 |
5(15) |
| Клапан регулирующий, тройник (смешение потоков с Δt≥10оС), совмещенные сопротивления |
15 |
5(15) |
| Серии 1500, 2500 |
| Полностью открытый полнопроходный шаровый кран |
0 |
0 |
| Диффузор и конфузор с конусностью до 8о |
0 |
0 |
| Отводы 2D (не более 2 отводов в одной плоскости) |
5 |
2(5) |
| Отводы 3D (2 и более отводов в разных плоскостях) |
5 |
2(5) |
| Диффузор и конфузор с конусностью 30о |
5 |
2(5) |
| Гильза ТС, фильтр — грязевик |
5 |
2(5) |
| Открытая задвижка (не шаровая) |
5 |
2(5) |
| Насос, частично открытая задвижка |
15 |
5(15) |
| Клапан регулирующий, тройник (смешение потоков с Δt≥10оС), совмещенные сопротивления |
15 |
5(15) |
Продольные сварные швы электросварных труб в прямых участка местным сопротивлением не считаются.
