Массовые кориолисовые расходомеры
Высокоточные кориолисовые расходомеры (счетчик-расходомер массовый) измеряющие, массовый расход и плотность движущегося продукта прямым методом.
Метод измерения основанный на эффекте Кориолиса является наиболее точным.
Принцип действия основан на измерении кориолисовых сил в трубах первичного преобразователя при протекании через них потока среды.
Измерение плотности основано на измерении резонансной частоты колебания трубок первичного преобразователя расхода.
Кориолисовый массовый расходомер обеспечивает высокоточное измерение расхода жидкостей и газов в широком спектре областей применения.
Преимущества. Модульная конструкция и удобное меню настройки позволяют повысить эффективность использования расходомера.

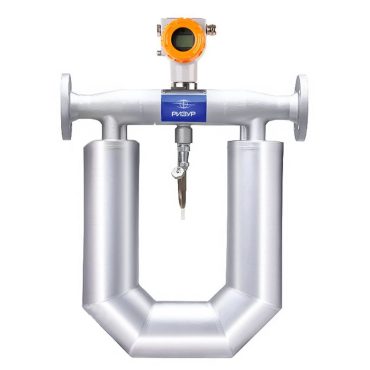

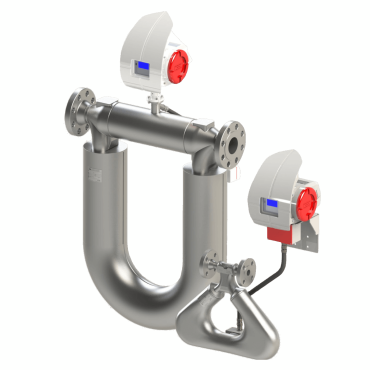

Кориолисовые массовые расходомеры – приборы, использующие эффект Кориолиса (изменениях фаз механических колебаний U-образных трубок, по которым движется среда) для измерения массового расхода жидкостей, газов.
Расходомер массы Кориолиса разработан в соответствии с принципом силы Кориолиса.
Под действием переменного тока магнит и катушка, установленные на измерительной трубке, заставят две параллельные измерительные трубки вибрировать в соответствии с некоторой фиксированной частотой.
Как только поток проходит по трубам, сила Кориолиса вызовет отклонение (фазовый сдвиг) вибрации двух труб, и отклонение вибрации будет прямо пропорционально массовому расходу жидкости.
Частота вибрации измерительной трубки определяется общей массой измерительной трубки и внутренней жидкости. При изменении плотности жидкости частота вибрации измерительной трубки также будет меняться, в результате чего можно будет рассчитать плотность жидкости.
Датчик температуры, установленный в трубопроводе, может улавливать температуру жидкости во время координации измерительной цепи.
Расходомер массы Кориолиса может напрямую измерять «массу» жидкости.
И точность является самой высокой среди всех типов расходомеров, скажем, 0,1 -0,2%.
Диапазон применения очень большой, и его можно использовать для среды, которую трудно измерить, например, при высокой температуре, высоком давлении, высокой вязкости, двухфазной, трехфазной.
