Расходомеры электромагнитные QTLD

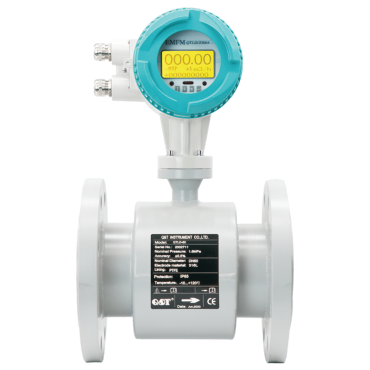

QTLD Расходомер электромагнитный

Электромагнитные расходомеры QTLD измеряют расход проводящих жидкостей, включая кислоты, пульпы, шламы и частично заполненные трубопроводы.

Разные модификации, футеровки и материалы электродов позволяют подобрать решение под агрессивные, коррозионные и абразивные среды.

Электромагнитный расходомер QTLD — надёжное решение для измерения расхода электропроводящих жидкостей. Обеспечивает высокую точность, минимальное сопротивление потоку и не требует технического обслуживания благодаря отсутствию изнашиваемых элементов. Доступны различные варианты футеровки, электродов и диаметров (от DN3 до DN1600 мм).

Области применения:техническая вода, питьевая вода, морская вода, сточные воды, промышленные теплообменники, кислотные и щелочные растворы для производства целлюлозы и напитков, системы охлаждения, соляные растворы.

Технические характеристики расходомера QTLD

Номинальный диаметр	DN3–DN1600 мм (1/8”–64”)
Погрешность	±0,5 % от показаний при скорости потока ≥ 0,5 м/с, ±0,2 % (опционально) при скорости потока ≥ 0,5 м/с
Скорость измеряемой среды	0,1–15 м/с
Повторяемость	≤ 0,17 %

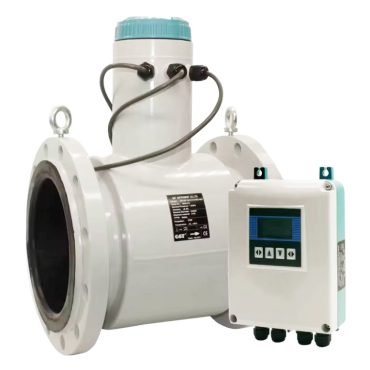

Конструкция	Компактное исполнение / раздельное исполнение, стандартная длина кабеля — 10 м, максимальная — 100 м.
Удельная электропроводность	> 5 мкСм/см, деминерализованная вода > 20 мкСм/см
Степень защиты	Преобразователь: IP65, IP67 опционально Датчик: IP65, IP68 (погружной, доступен только для раздельного исполнения)
Электрод	Нержавеющая сталь 316L, Хастеллой C, Хастеллой B, Титан, Тантал, Платин-иридиевый сплав
Электропитание	85–250 В перем. тока (50/60 Гц), 20–36 В пост. тока
Потребляемая мощность	≤ 20 Вт
Выходной сигнал	Аналоговый:4–20 мА (нагрузочный резистор 0–750 Ом) Частота:Выход прямого и обратного потока с диапазоном частот 1–5000 Гц Аварийный сигнал:Два развязанных транзисторных выхода с открытым коллектором для аварийного сигнала
Обмен данными	RS 485 MODBUS RTU стандартно, HART, GPRS, PROFIBUS опционально
Дисплей	ЖК-дисплей, 128 × 128 мм, три строки, 4 кнопки
Температура окружающей среды	от -40 °C до +60 °C
Температура измеряемой среды	Компактное исполнение: от -20 °C до +80 °C, раздельное исполнение: от -20 °C до +120 °C
Материал футеровки	PTFE (от -20 °C до +150 °C, DN3–DN1600) FEP (от -20 °C до +120 °C, DN3–DN800) PFA (от -20 °C до +160 °C, DN3–DN800) Полиуретан (от -10 °C до +60 °C, DN40–DN1600) Неопрен (от -10 °C до +80 °C, DN40–DN1600) Твёрдая резина (от -10 °C до +80 °C, DN40–DN1600) Керамика (от -20 °C до +180 °C, DN15–DN200)
Стандарт фланцевого присоединения	DIN, ANSI, JIS
Материал датчика	Измерительная трубка: нержавеющая сталь 304
Материал фланцев и корпуса	Фланец и корпус: углеродистая сталь (стандартно), нержавеющая сталь 304/316 опционально
Материал преобразователя	Алюминиевый сплав с эпоксидным покрытием
Номинальное давление	PN10 / PN16 / PN25 / PN40 DIN 10K / 20K / 30K JIS 150# / 300# / 600# ANSI
Отображение данных	Текущий расход, суммарный расход, суммарный обратный расход
Функции	Сигналы о критических параметрах, сигнализация низких натур, сигнализация пустого трубопровода, самоидентификация
Суммирующий счетчик	Три встроенных счётчика: суммарный прямой поток, обратный поток и баланс расхода
Взрывозащита	1Ex d IIB T6 Gb
Языки интерфейса	Английский, китайский, итальянский, португальский, французский, испанский, корейский
