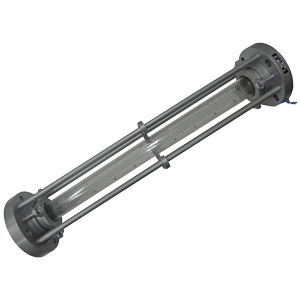

Ротаметры РМ

РМ Ротаметры с местными показаниями

Ротаметрыс местными показаниями РМ предназначены для измерения объемного расхода плавноменяющихся однородных потоков жидкостей и газов.

Ротаметры выпускаются для категории размещения 3 по ГОСТ 15150.

Стандартное исполнение ротаметра предназначено для умеренного климата, по заказу изготавливаются для тропического и морского климата.

Ротаметры РМ выпускаются с градуировкой на воде или воздухе.

При измерении расхода газов, отличных от воздуха по плотности, а также при изменении давления и температуры измеряемого газа от указанных в этикетке необходимо провести пересчет градуировочной характеристики по прилагаемой к ротаметру методике.

При измерении жидкостей, отличных от воды по плотности и вязкости, производится пересчет градуировочной характеристики ротаметра с воды на измеряемую жидкость.

Основные технические характеристики ротаметров РМ

Наименование прибора	Шифр прибора	Q, (м3/час.) max		Q, min (м3/час.)	Ду (мм)	Погрешность измерения (%)	Раб. давление(кгс/ см2)	Темпе- ратура измеряемой среды (°С)
		по воде	по воздуху
базовая модель РМ-II	РМ-0,01 ЖУЗ РМ-0,016ЖУЗ РМ-0,025 ЖУЗ РМ-0,04 ЖУЗ	0,01 0,016 0,025 0,04		Не более 20% от верхнего фактического предела измерения	6	±2,5 от верхнего предела измерения	6	+5 … +50
	РМ-0,25 ГУЗ РМ-0,4 ГУЗ РМ-0,63 ГУЗ		0,25 0,4 0,63
базовая модель РМ-IV	РМ-0,16 ЖУЗ РМ-0,25 ЖУЗ РМ-0,4 ЖУЗ	0,16 0,25 0,4		Не более 20% от верхнего фактического предела измерения	15	±2,5 от верхнего предела измерения	6	+5 … +50
	РМ-1,6 ГУЗ РМ-2,5 ГУЗ РМ-4 ГУЗ РМ-6,3 ГУЗ		1,6 2,5 4,0 6,3
базовая модель РМ-VI	РМ-1,6 ЖУЗ РМ-2,5 ЖУЗ	1,6 2,5		Не более 20% от верхнего фактического предела измерения	40	±2,5 от верхнего предела измерения	6	+5 … +50
	РМ-25 ГУЗ РМ-40 ГУЗ		25,0 40,0

Рабочее избыточное давление ротаметра — 0,63 МПа (6,3кгс/см2).

Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2).

Средний срок службы 12 лет.

Межповерочный интервал — 5 лет

Гарантийный срок эксплуатации — 18 месяцев.

Температура измеряемой среды:

— для РМ от плюс 5 до плюс 50 С;

Температура окружающей среды :

— для РМ от плюс 5 до плюс 50С ;

Относительная влажность окружающей среды от 30 до 80 %.

Материал уплотнения — резина кислотощелочестойкая ГОСТ 7338, пластикат поливинилхлоридный прокладочный ТУ6-02-23, кожа ГОСТ 20836, фторопластовый уплотнительный материал ФУМ-В ТУ-6-05-1570.

Материал внутренней арматуры ротаметров:

— для РМ — сталь 12Х18Н9Т ГОСТ 5632 или смесь резиновая НО-68-1, 3826сНТА ТУ 0051166;

Основная допускаемая погрешность ротаметров:

— РМ ±2,5 % от верхнего предела измерения;

Вид присоединения:

с ротаметром — резьбовое с конической резьбой 1/8;

к трубопроводу — ниппельное.

Длина штуцера: 36 мм.

Диаметр штуцерной части: 6 мм.

Пример записи ротаметра при его заказе:

Ротаметр с местными показаниями для измерения расхода жидкости с верхним пределом 0,016 м³/ч исполнения У категории 3 по ГОСТ 15150 с калибровкой, штуцерное соединение

РМ-0,016 ЖУЗ-К-1 ЛГФИ.407142001ТУ

Обозначение:

Буквенный шифр РМ состоит из начальных букв наименования ротаметра:

Р — ротаметр;

М — с местными показаниями;

Цифры, стоящие после буквенного шифра, обозначают верхний предел измерения. Буквы, стоящие после предела измерения, обозначают:

Ж, Г — измеряемая среда (Ж — жидкость, Г — газ);

У, Т, М — климатическое исполнение (У — умеренный климат, Т — тропический климат, М — морской климат).

Последние цифры обозначают:

3 — категория размещения 3 по ГОСТ 15150;

1 — штуцерное исполнение (дляРМ-2).

Буква К в обозначении означает калибровку ротаметра метрологической службой предприятия, ее отсутствие — приемку ротаметра ЦСМ.
