Ротаметры РМ-А, РМА

РМ-А, РМА Ротаметры с местными показаниями

Ротаметрыс местными показаниями РМ-А, РМА предназначены для измерения объемного расхода плавноменяющихся однородных потоков жидкостей и газов.

Ротаметры РМ-А выпускаются для категории размещения 3 по ГОСТ 15150.

Стандартное исполнение ротаметра предназначено для умеренного климата, по заказу изготавливаются для тропического и морского климата.

Ротаметры могут выпускаться с приемкой ЦСМ (ЛГФИ 407142.002ТУ) или калибровкой заводской метрологической службы (ЛГФИ 407142.001ТУ).

Ротаметры выпускаются с градуировкой на воде или воздухе.

При измерении расхода газов, отличных от воздуха по плотности, а также при изменении давления и температуры измеряемого газа от указанных в этикетке необходимо провести пересчет градуировочной характеристики по прилагаемой к ротаметру методике.

При измерении жидкостей, отличных от воды по плотности и вязкости, производится пересчет градуировочной характеристики ротаметра с воды на измеряемую жидкость.

Ротаметры РМ-А в стандартном исполнении изготавливаются с трубками из пластмассы марки Makrolon 2807, по заказу могут изготавливаться с трубками из стекла.

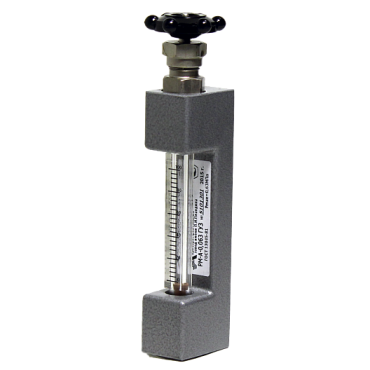

Основные технические характеристики ротаметров РМ-А

Наименование прибора Шифр прибора Назначение прибора Q, (м3/час.) max Q, min (м3/час.) Ду (мм) Погрешность измерения (%) Раб. давление(кгс/ см2) Темпе- ратура измеряемой среды (°С)
по воде по воздуху
Ротаметр стеклянный с местными показаниями типа РМ ГОСТ 13045-81 РМ-А- 0,0025 ЖУЗ

РМ-А- 0,0040 ЖУЗ

РМ-А- 0,0063 ЖУЗ

РМ-А-0,063 ГУЗ

РМ-А-0,100 ГУЗ

РМ-А-0,160 ГУЗ

РМ-А-0,250 ГУЗ

 Измерение объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей и газов с дисперсными включениями инородных частиц 0,0025

0,0040

0,0063

 0,063

0,100

0,160

0,250

 Не более 20% от верхнего фактического предела измерения 3 ±4 от верхнего предела измерения 6 +5 … +50

Рабочее избыточное давление ротаметра: 0,63 МПа (6,3кгс/см2);

Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2);

Температура измеряемой среды: от плюс 5 до плюс 50 С;

Температура окружающей среды: от плюс 5 до плюс 50С;

Относительная влажность окружающей среды от 30 до 80 %.

Материал уплотнения — резина кислотощелочестойкая ГОСТ 7338, пластикат поливинилхлоридный прокладочный ТУ6-02-23, кожа ГОСТ 20836, фторопластовый уплотнительный материал ФУМ-В ТУ-6-05-1570.

Материал внутренней арматуры: ЛС 59-1 ГОСТ 15527.

Основная допускаемая погрешность: ± 4 % от верхнего предела измерения.

Дополнительная комплектация: для ротаметра РМ-А по заказу возможна поставка штуцеров (комплект из двух штук).

Штуцеры выполнены из стали и используются для присоединения ротаметров РМ-А к трубопроводам.

Вид присоединения: с ротаметром — резьбовое с конической резьбой 1/8; к трубопроводу — ниппельное.

Длина штуцера: 36 мм.

Диаметр штуцерной части: 6 мм.

Средний срок службы 12 лет.

Межповерочный интервал — 5 лет

Гарантийный срок эксплуатации — 18 месяцев.

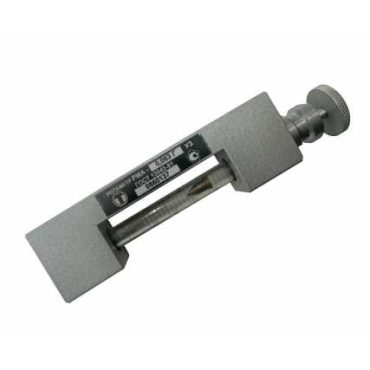

Технические характеристики ротаметра РМА

Наименование Значения
Обозначениеприбора РМА-0,04 ГУЗ РМА-0,063 ГУЗ РМА-0,1 ГУЗ РМА-0,16 ГУЗ РМА-0,25 ГУЗ РМА-0,0025 ЖУЗ РМА-0,004 ЖУЗ РМА-0,0063 ЖУЗ
Верхний предел измерения по воздуху,м3/ч 0,04 0,063 0,1 0,16 0,25 — — —
по воде,м3/ч — — — — — 0,0025 0,004 0,0063
Нижнийпредел измерения Неболее20 %отверхнегофактическогопределаизмерения
Диаметрусловного прохода,мм 3
Погрешностьизмерения, % ± 4,0отверхнегопределаизмерения
Рабочеедавление, кгс/см2 6
Температура измеряемойсреды, °С от+5до+50
Температура окружающеговоздуха, °С от+5до+50
Видприсоединения Резьбовое, сконическойрезьбой1/8″ГОСТ6214-81
Материалдеталей, соприкасающихсяс измеряемойсредой Сталь12х18Н9ТГОСТу5632-72

ДюралюминийанодированныйГОСТ4784-74

АГ-4ВГОСТ20437-75

ЭбонитГОСТ2748-77

Титан ВТ-1-0 ГОСТ 190013-81 Стекло химико-лабораторное ГОСТ 21400-75
Габаритныеразмеры, мм 160х35х40
Масса,кг,неболее 0,3

Пример заказа ротаметра РМ-А, РМА:

РМ-А-0,063 ГУЗ — ротаметр с местными показаниями с регулировочным вентилем для измерения расхода газа с верхним пределом 0,063 м3/ч исполнения У категории размещения 3 по ГОСТ 15150 с приемкой ЦСМ

РМА-0,063 ГУЗ — ротаметр типа РМА с верхним пределом измерения по газу 0,063 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.

РМА-0,0025 ЖУЗ — ротаметр типа РМА с верхним пределом измерения по воде 0,0025 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.

Обозначение ротаметра при заказе:

Буквенный шифр состоит из начальных букв наименования ротаметра:

Р — ротаметр;

М — с местными показаниями;

А — с регулировочным вентилем (только базовая модель РМ-1).

Цифры, стоящие после буквенного шифра, обозначают верхний предел измерения. Буквы, стоящие после предела измерения, обозначают:

Ж, Г — измеряемая среда (Ж — жидкость, Г — газ);

У, Т, М — климатическое исполнение (У — умеренный климат, Т — тропический климат, М — морской климат).

Последние цифры обозначают:

3 — категория размещения 3 по ГОСТ 15150;

Буква К в обозначении означает калибровку ротаметра метрологической службой предприятия, ее отсутствие — приемку ротаметра ЦСМ.
