ТУДЭ Терморегуляторы дилатометрические электрические

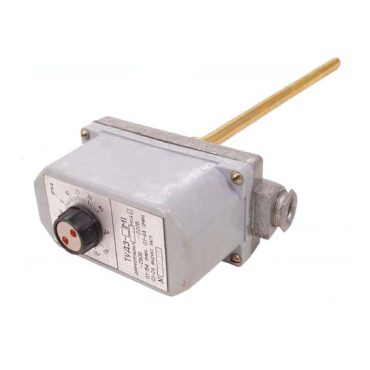

Терморегулятор дилатометрический электрическийТУДЭ-М1 предназначен для регулирования температуры жидких и газообразных сред в диапазоне -60 … +500°С.в системах автоматического контроля и регулирования АСУ ТП при статическом давлении до 6,4 МПа. Применяется во всех отраслях промышленности.
Отдельные модификации терморегулятора ТУДЭ выпускаются во взрывозащищенном исполнении с маркировкой взрывозащиты IExdIIBT4 (взрывонепроницаемая оболочка).
Терморегулятор ТУДЭ состоит из следующих основных узлов:
— дилатометрического элемента.
— контактного устройства.
— узла настройки задания.
Дилатометрический элемент состоит из чувствительной трубки, втулки, стержней и трубки. На свободном конце одного из стержней крепится плата с контактным устройством.
При необходимости чувствительный элемент устройств можно смонтировать в защитном кожухе, изготовленном из любого материала, стойкого в регулируемой среде.
Принцип действиятерморегулирующего устройства ТУДЭ-М1 (дилатометрического датчика-реле температуры) основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды. Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.
Датчик-реле температуры ТУДЭ (устройство терморегулирующее дилатометрическое электрическое) изготавливается с размыкающими «Р» или замыкающими «З» контактами.
Терморегулятор ТУДЭ коммутирует:
— цепи переменного тока напряжением 250(+25/-37,5) В, частотой 50…60 Гц, силой тока: от 1,0 до 15 А при омической нагрузке; от 0,1 до 2 А при индуктивной нагрузке с cos f > 0,5;
— цепи постоянного тока напряжением 220(+22/-33) В, силой тока от 0,1 до 4 А при омической нагрузке.
Модификации и основные метрологические параметры терморегулятора ТУДЭ-М1
| Название параметра (характеристики) |
Модификация |
| ТУДЭ-1М1 |
ТУДЭ-2М1 |
ТУДЭ-3М1 |
ТУДЭ-4М1 |
ТУДЭ-5М1 |
ТУДЭ-6М1 |
| Диапазон регулируемых температур, °С |
-60…+40 |
0…100 |
30…100 |
0…250 |
100… 250 |
200…500 |
Допустимая основная погрешность
срабатывания по шкале заданий, % |
4,0 |
2,5 |
4,0 |
2,5 |
1,5 |
2,5 |
| Диапазон дифференциала (зоны возврата, гистерезиса), °С |
4-20 |
4-20 |
4-20 |
4-20 |
4-20 |
7-20 |
| 2-10 |
2-10 |
2-10 |
| Длина чувствительного элемента, мм |
251 |
251 |
251 |
| 491 |
351 |
| Допустимая толщина изоляции, мм |
50 |
100 |
| 200 |
| Степень пылеводозащиты |
IP54 |
| Название параметра (характеристики) |
Модификация |
| ТУДЭ-8М1 |
ТУДЭ-9М1 |
ТУДЭ-10М1 |
ТУДЭ-11М1 |
ТУДЭ-12М1 |
| Диапазон регулируемых температур, °С |
0…40 |
1…100 |
30…100 |
30…160 |
0… 250 |
| Допустимая основная погрешность срабатывания по шкале заданий, % |
4,0 |
2,5 |
4,0 |
2,5 |
4,0 |
| Диапазон дифференциала (зоны возврата), °С |
4,5-20 |
| 2,5-10 |
| Длина чувствительного элемента, мм |
251 |
251 |
| 491 |
| Допустимая толщина изоляции, мм |
50 |
| Степени пылеводозащиты и взрывозащиты |
IP54, IExdllBT4 |
Устройства терморегулирующие ТУДЭ-М1устойчивы к воздействию температуры окружающего воздуха от минус 50 до плюс 120С и относительной влажности до 98 % при температуре 25С и более низких температурах, без конденсации влаги для эксплуатации в районах с умеренным климатом и относительной влажностью до 98 % при температуре 35С и более низких температурах, без конденсации влаги для эксплуатации в районах с тропическим климатом.
Пылеводозащита — IP54.
Форма записи обозначения при заказе терморегулятора ТУДЭ:
Устройство терморегулирующее ТУДЭ-2М1-З-251мм
(0+100С, диф. 4-20С, Замыкающий контакт, штуцер 20х1,5);
Устройство терморегулирующее ТУДЭ-1М1-Р-251мм
(-40+60С, диф. 4-20С, Размыкающий контакт, штуцер 20х1,5);
Устройство терморегулирующее ТУДЭ-4М1-Р-251мм
(0+250С, диф. 4-20С, Размыкающий контакт, штуцер 20х1,5).
