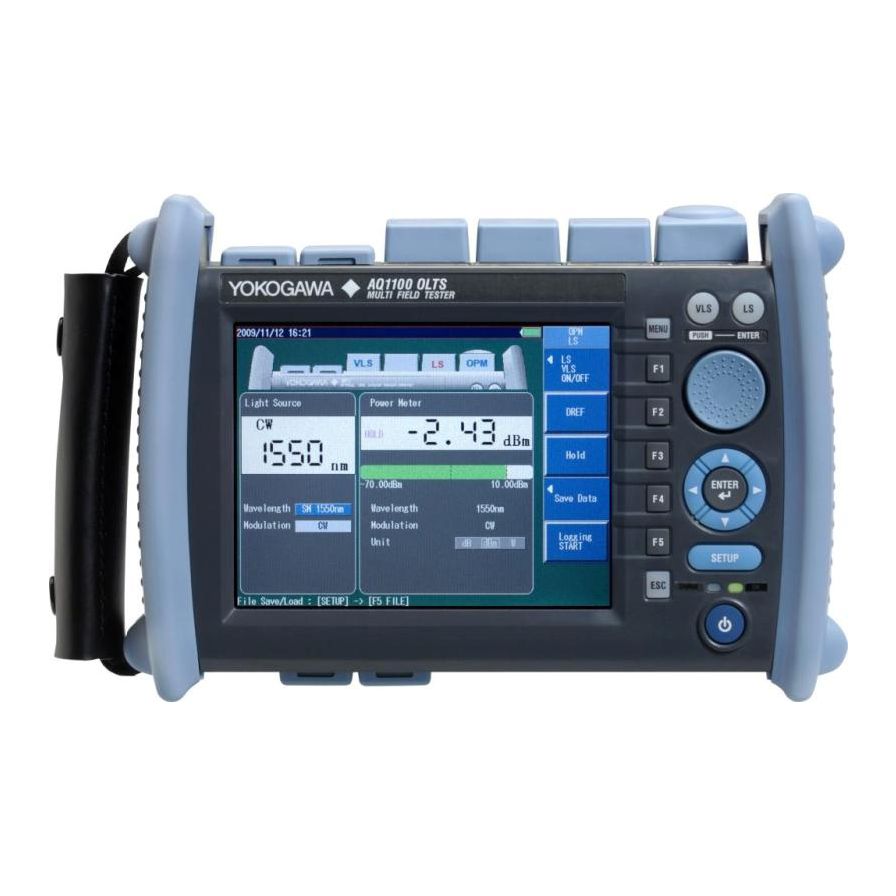

AQ1100 MFT-OLST Тестер оптический многофункциональный

Yokogawa AQ1100 MFT-OLTS —это по-настоящему полевой многофункциональный оптический тестер.

Горизонтальный дизайн и большой ЖК-дисплей почти 6 дюймов обеспечивают гораздо больший комфорт в работе по сравнению со стандартными тестерами.

Для удобства оператора AQ1100 имеет экранное меню и управление, которое аналогично рефлектометру Yokogawa AQ7275.

Источник оптического излучения и измеритель мощности совмещены в одном корпусе, выбор модификаций позволяет работать как на обычных сетях связи, так и в сетях PON, FTTh и Catv.

Дополнительно Yokogawa AQ1100 может быть укомплектован источником видимого излучения для поиска заломов и обрывов в кроссовых устройствах.

Прочный корпус с защитой от пыли, влаги и ударов рассчитан на длительное использование даже при тяжелых условиях эксплуатации. AQ1100 не греется в процессе работы и не имеет движущихся частей и вентиляционных отверстий. Два оптических тестера AQ1100 могут быть настроены как управляющий и ведомый для проведения двусторонних измерений. Режим автоматических измерений с заданным интервалом времени позволяет проводить непрерывный мониторинг состояния оптической линии и выдавать информационное сообщение при критическом изменении состояния.

Функциональные особенности Yokogawa AQ1100

— Источник излучения: SM 1310/1550 нм | SM 1310/1550/1625 нм | MM 850/1300 нм и SM 1310/1550 нм.

— Измеритель мощности: Стандартный: +10 до –70 дБм | Высокой мощности: +27 до 50 дБм | PON:1490/1550 нм параллельное измерение.

— Большой цветной ЖК-дисплей 5,7 дюйма.

— Двусторонние измерения многоволоконного кабеля.

— Автоматические измерения с заданным интервалом.

— Современные порты для передачи данных (USB).

— Функция тестирования подключения PING Test (опция).

— Источник видимого света (опция).

Технические характеристики Yokogawa AQ1100

  AQ1100A AQ1100B AQ1100D
Источник излучения Длина волны (нм) 1310/1550 ± 25 1310/1550/1625 ± 25 1310/1550 ± 25 (SM)

850/1300 ± 30 (GI)

Тип источника излучения Лазерный диод Лазерный диод Лазерный диод (одномод.)

Светодиод (многомод.)

Спектральная ширина излучения лазерного диода (нм) < 5/ < 10 < 5/ < 10/ < 10 < 5/< 10
Спектральная ширина излучения светодиода (нм)

(по полувысоте)

Типичное 40/140
Уровень выходной оптической мощности (дБм) –3 ± 1 –3 ± 1 Одномод. (SM): –3 ± 1

Многомод. (GI): 20 ± 1

Стабильность уровня (дБ) ±0,05 ±0,05 Одномод. SM: ±0,05

Многомод. GI: ±0,1

Тип модуляции Непрерывное излучение, импульсное излучение (270 Гц, 1 кГц, 2 кГц)
Применимое волокно Одномодовое SM(ITU- T G.652) Одномодовое SM (ITU-T G.652)

Многомодовое GI (50/125 мкм)

Оптический коннектор SC, FC, Ø1.25феррула, SC/APC SC, FC, Ø 1,25 феррула
Класс лазерной безопасности Класс 1
