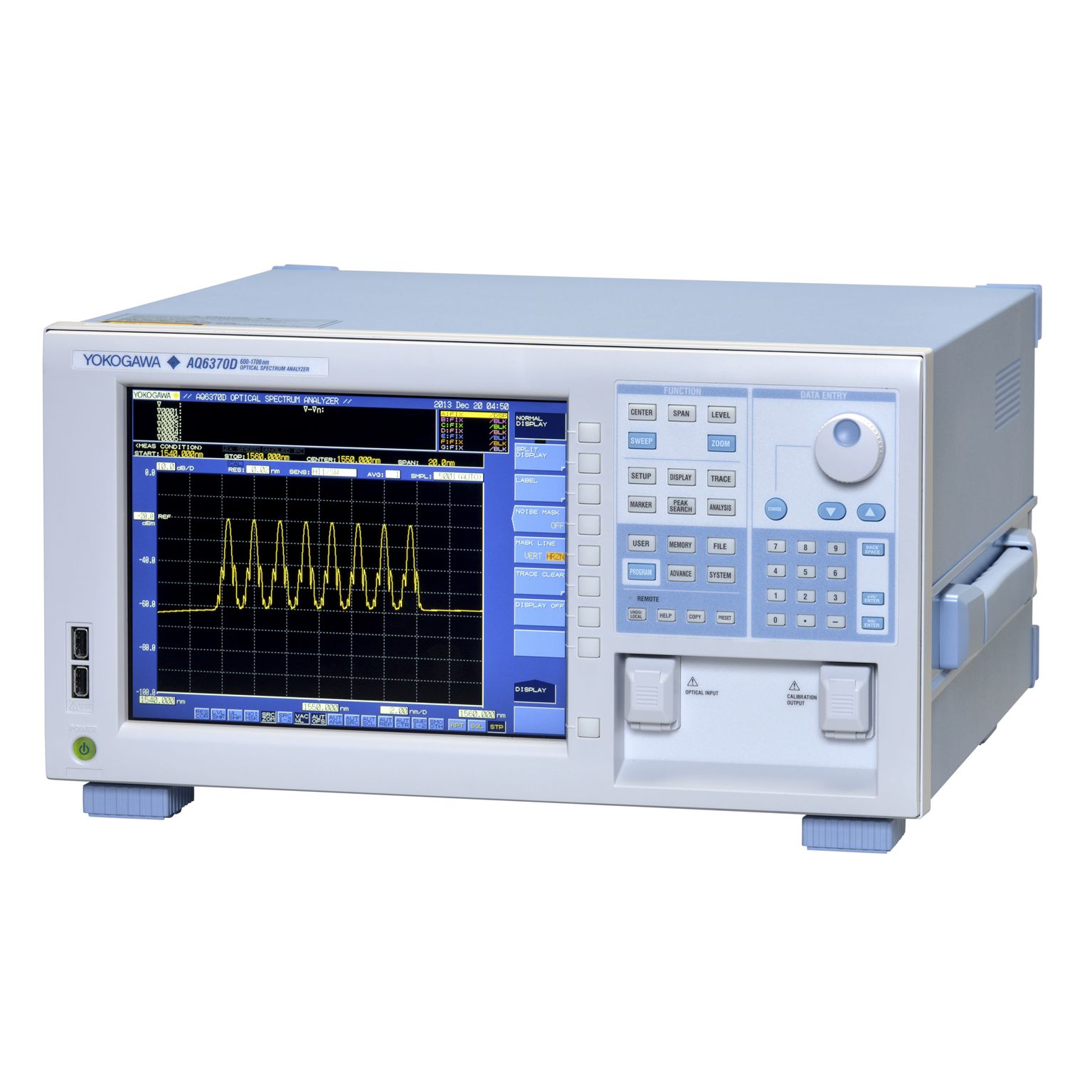

Параметры/Модификация
|
Стандартная (–10) |
Высокое разрешение (–20) |
| Применяемое волокно |
SM (9/125), GI (50/125, 62,5/125) |
| Диапазон измерения длины волны |
600…1700 нм |
| Диапазон развертки по длине волны |
0,5…1100 нм (полный диапазон), 0 нм |
| Точность измерения длины волны |
± 0,02 нм (1520…1580 нм);
± 0,02 нм (1580…1620 нм);
± 0,04 нм (1450…1520 нм);
± 0,1 нм (весь диапазон) |
± 0,01 нм (1520…1580 нм);
± 0,02 нм (1580…1620 нм);
± 0,04 нм (1450…1520 нм);
± 0,1 нм (весь диапазон)
|
| Линейность измерения длины волны |
± 0,01 нм (1520…1580 нм);
± 0,02 нм (1450…1520 нм, 1580…1620 нм) |
| Воспроизводимость измерения длины волны |
± 0,005 нм (1 мин) |
| Число точек в спектрограмме |
101…50001, AUTO |
| Установка разрешения |
0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 нм |
| Точность установки разрешения |
± 5 % (1450…1620 нм, при разрешении ≥ 0,1 нм, коррекция разрешения ON, номер интервала AUTO) |
| Минимальный интервал разрешения |
0,001 нм |
| Чувствительность по уровню входной мощности излучения |
–90 дБм (1300…1620 нм, чувствительность — HIGH3);
–85 дБм (1000…1300 нм, чувствительность — HIGH3);
–60 дБм (600…1000 нм, чувствительность — HIGH3) |
| Уровень чувствительности |
NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 |
| Режим большого динамического диапазона |
SWITCH (Чувствительность: MID, HIGH1-3) |
| Погрешность измерения мощности излучения |
± 0,4 дБ (1310/1550 нм, при мощности –20 дБм, чувствительность: МID, HIGH1, HIGH2, HIGH3) |
| Линейность шкалы измерения мощности |
± 0,05 дБ (при входной мощности от –50 до +10 дБм, чувствительность:
HIGH1, HIGH2, HIGH3) |
Изменение чувствительности от длины
волны |
± 0,1 дБ (от 1520 до 1580 нм), ± 0,2 дБ (от 1450 до 1520 нм, от 1580 до 1620 нм) |
| Максимальная входная мощность |
+20 дБм (на один канал, весь диапазон) |
Максимальная безопасная входная
мощность |
+25 дБм (полная входная мощность) |
Чувствительность к поляризации
излучения |
± 0,05 дБ (1550/1600 нм); ± 0,08 дБ (1310 нм) |
| Время развертки по длинам волн |
NORM_AUTO: 0.2 с, NORMAL: 1 с, МID: 2 с, HIGH1: 5 с, HIGH2: 20 с, HIGH3: 75 с |
| Динамический диапазон |
Разрешение 0,02 нм |
55 дБ (пик±0,2 нм);
37 дБ (пик ±0,1 нм) |
58 дБ (пик±0,2 нм, тип.* 60 дБ);
45 дБ (пик±0,1 нм, тип. 50 дБ) |
| Разрешение 0,05 нм |
73 дБ (пик±1,0 нм);
62 дБ (пик±0,4 нм);
45 дБ (пик±0,2 нм) |
73 дБ (пик±1,0 нм, тип. 78 дБ);
64 дБ (пик±0,4 нм, тип. 70 дБ);
50 дБ (пик±0,2 нм, тип. 55 дБ) |
| Разрешение 0,1 нм |
57 дБ (пик±0,4 нм)
40 дБ (пик±0,2 нм) |
60 дБ (пик±0,4 нм, тип. 67 дБ)
45 дБ (пик±0,2 нм, тип. 50 дБ) |
Уровень обратного отражения от входного
разъема |
типичный -35 дБ (с разъемом APC) |
Сохранение
результатов |
Внутренняя память |
до 64 спектров, 64 программы |
| Внешняя память |
Внешние накопители с интерфейсом USB (HDD/flash disk), формат FAT32 |
| Объем внутренней памяти |
512 Мб для хранения более 20 000 результатов измерений |
| Формат файлов |
CSV (текст.)/бинарный, ВМР, TIFF |
| Анализ данных |
Определение ширины спектральных полос;
тестирование оптических устройств — лазерные диоды, оптические лазеры, оптические усилители, оптические трансиверы;
тестирование пассивных оптических устройств: фильтры / FBG / AWG / WSS / ROADM / оптические волокна;
тестирование оборудования DWDM, CWDM;
анализ формы сигнала WDM (OSNR);
спектральный анализ WDM-NF фильтров;
спектральный анализ EDFA усилителей;
спектральный анализ оптических фильтров, спектральный анализ DFBLD
источников излучения;
спектральный анализ FP-LD источников излучения, спектральный анализ LED источников излучения, SMSR анализ;
анализ мощности излучения;
автоматический режим;
анализ данных между горизонтальными линиями маркеров;
анализ данных в выделенной области спектра;
оборудование прикладной фотоники |
| Оптические разъемы |
Оптический вход: Универсальный адаптер FC AQ9447;
оптический выход встроенного источника излучения: универсальный адаптер FC AQ9441;
опционально разъемы типа SC или ST |
| Встроенный калибровочный источник |
Источник эталонной длины волны (для регулировки и калибровки по длине волны) |
| Время прогрева |
Минимум 1 час (после самоюстировки с помощью встроенного источника излучения) |
| Внешние устройства |
GP-IB х 2 порта;
RS-232;
Etheгnet;
USB;
PS/2 (клавиатура);
SVGA выход;
Аналоговый выход;
TTL вход/выход |
| Интерфейсы для удаленного управления |
GP-IB;
RS-232;
Etheгnet(TCP/IP);
Поддержка стандартов IEEE488.1 и IEEE488.2 |
| Дисплей |
10,4″ ЖК цветной, разрешение 800 × 600 точек |
| Размеры |
425 × 222 × 450 мм |
| Вес |
19,0 кг |
| Электропитание |
100–240 В, 50/60 Гц |
| Условия эксплуатации и хранения |
Идеальная температура для измерений: от +18 до +28 °С;
рабочая температура: от +5 до +35 °С;
температура хранения: от –10 до +50 °С;
при влажности не более 80 % (без конденсации) |
