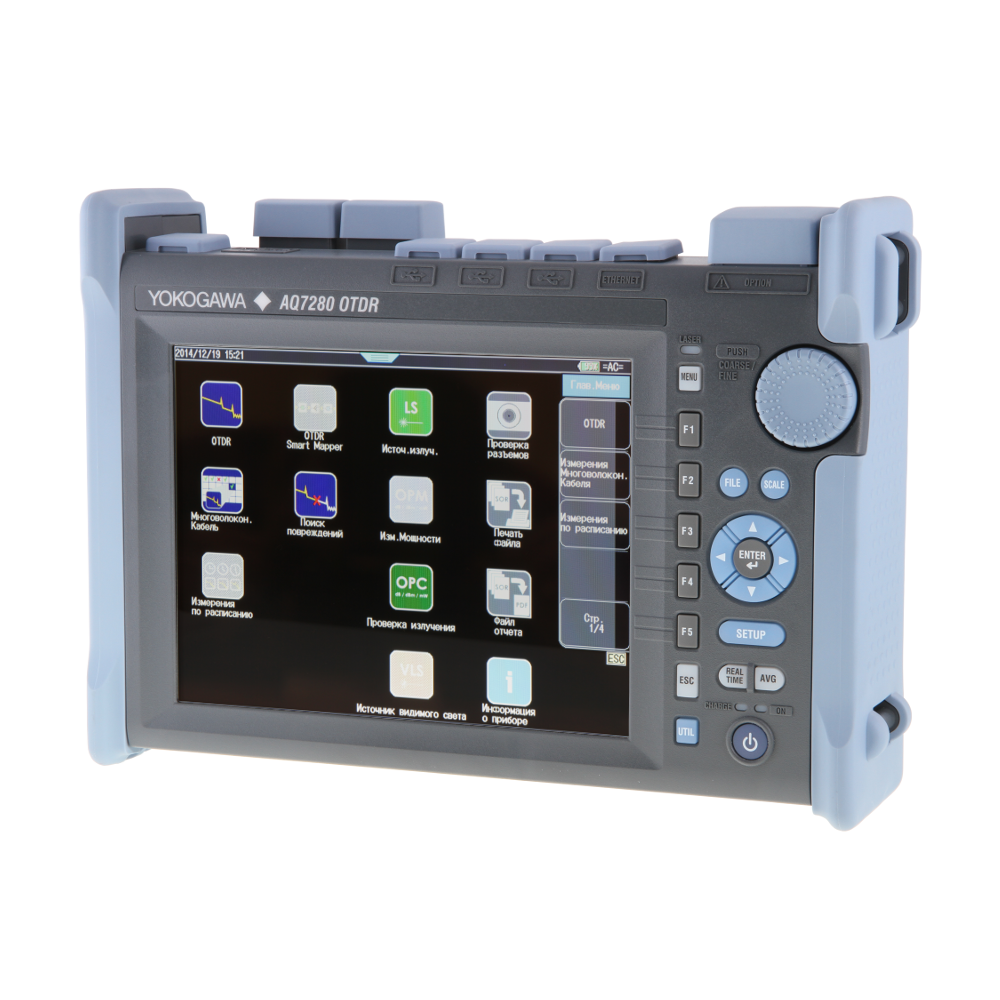

Новая серия оптических рефлектометров Yokogawa AQ7280 разработана с учетом меняющихся потребностей российского телекоммуникационного рынка и позволяет покрыть растущие потребности потребителей в надежном и простом в использовании полевом оборудовании для строительства и обслуживания оптоволоконных сетей.
Рефлектометр AQ 7280 обеспечивает широкий диапазон потребностей в тестировании и сертификации ВОЛС от сетей доступа до магистральных линий связи.
Уникальная надежность Yokogawa AQ7280 обеспечивается за счет прочного противоударного пылевлагозащитного корпуса, стабильно работающего и защищенного от вирусов программного обеспечения.
Новая аккумуляторная батарея позволяет достичь уникального времени автономной работы — 15 часов по стандарту Telcordia и 10 часов при постоянно включенном лазерном источнике излучения!
Использование USB-видеощупа поможет проверить чистоту подключаемых разъемов и снизить вероятность получения неверных результатов измерений. Специально разработанная аппаратная часть и продвинутые алгоритмы анализа результатов измерений дают возможность проводить на рефлектометре AQ7280 измерения в PON-сетях на разветвителях до 1х128. Короткая мертвая зона и высокое разрешение позволяют пользователям различать близко расположенные коннекторы даже на расстоянии 0,5 м.
Применение фильтра в некоторых моделях помогает тестировать светлые волокна в PON-сетях. Новый рефлектометр AQ 7280 имеет модули со сверхвысоким динамическим диапазоном до 50 дБ для проведения измерений на магистральных линиях связи.
Функциональные особенности Yokogawa AQ7280
— Сенсорный экран или дублирующий кнопочный интерфейс.
— Мгновенная передача данных через беспроводное соединение.
— Модульная конструкция с возможностью выбора одного из девяти рефлектометрических модулей, блоков измерителей мощности (PM) и источников излучения (LS/SLS) , в том числе и видимого (VLS).
— Анализ нескольких трасс одновременно.
— Двунаправленный анализ рефлектограммы.
— Анализ разности трасс.
— Удаленный мониторинг и контроль.
— Функция обнаружения чрезмерного изгиба волокна.
Характеристики рефлектометра Yokogawa AQ7280
| Измерения |
Расстояние, потери, возвратные потери, возвратные потери между двумя точками |
| Анализ |
Анализ нескольких трасс одновременно, двунаправленный анализ, анализ разности двух трасс, анализ участка рефлектограммы, анализ макроизгиба |
| Другие функции |
измерения многоволоконного кабеля, определитель обрыва, автоматический поиск события, тест пройден/не пройден, табличные измерения (опция), визуальная карта трассы |
| Память |
|
Внутренняя: более 1000 рефлектограмм; внешняя: USB-flash, SD-card |
| Дисплей |
|
ЖК TFT, цветной 16 млн. цветов, диагональ 8.4”, 800х600, |
| Интерфейсы: |
USB |
3 порта USB 2.0: Тип А — 2; тип B (mini) — 1 |
| Память |
SD-card |
| Модули |
Рефлектометрический модуль — 1; вспомогательный модуль — 1 |
| Ethernet |
10/100BASE-T |
| Формат представления данных: |
Чтение |
SOR, SET |
| Запись |
SOR, CSV, SET, BMP, JPG, CFG, PDF |
| Электропитание: |
Сетевой адаптер |
100 … 240 В, 50/60 Гц |
| Батарея |
Li-ion; время работы — 15 часов (стандарт Telcordia);время зарядки — 6 часов. |
| Условия эксплуатации |
|
-10 … 50 °С, Относительная влажность 0 … 90%, высота над уровнем моря до 4000 м |
| Размер |
|
287х210х80 мм |
| Вес |
|
2,2 кг (включая батарею) |
| Характеристики базового блока Yokogawa AQ7280 |
| Дисплей |
8.4 дюйма цветной TFT LCD(Разрешение 800х600, многоточечный сенсорный экран емкостного типа) |
| Интерфейсы |
Блок х1, Модуль х1, USB2.0 x 3(TYPE A × 2, TYPE B (mini) × 1), Ethernet (10/100BASE-T, Опция), SD card х1 |
| Удаленное управление |
USB TYPE B (mini), Ethernet (опция) |
| Сохранение данных |
Устройства |
Внутренняя память ( >1000 файлов), USB-flash память, SD card память |
| Форматы |
Запись: SOR,CSV,SET,BMP,JPG,CFG,PDF, Чтение: SOR, SET |
| Габаритные размеры |
287 мм (ш) × 210 мм (в) × 80 мм (г) |
| Вес |
2,2 кг, включая батарею, исключая блок OTDR и модуль OPM / VLS |
| Функции рефлектометра |
Разрешение |
По горизонтали: 1 см, По вертикали: 0,001 дБ |
| Групповой индекс |
От 1.30000 до 1.79999 (с шагом 0.00001) |
| Размерность длины |
км, миля, килофут |
| Измерения |
Измерение расстояния, прямых потерь, отражения, потерь на обратное рассеяние между двумя точками |
| Анализ |
Несколько трасс, Анализ с двух сторон, Разность трасс, Анализ участка, Поиск макроизгибов |
| Другое |
Органайзер для многоволоконных кабелей, Поиск обрыва, Подсказки в процессе работы, Составление отчетов, Автопоиск неоднородностей, Оценка Годен/Негоден, Мониторинг кабеля (опция /MNT), Умный измеритель (опция /SMP), автоматический анализ разъемов (опция/FST) |
| Общие характеристики |
| Эксплуатация (измерения) |
Температура /Влажность/высота |
–10°C … 50°C /0% … 90% (без конденсации) / Не более 4000 метров |
| Хранение |
Температура /Влажность |
–20°C … +60°C / 0% … 90% (без конденсации) |
| Электропитание (АС адаптер) |
100 … 240 VAC, 50/60 Hz |
| Батарея |
Тип |
Li-ion |
| Время работы |
15 часов (Telcordia GR-196-CORE Issue2 2010), 10 часов (непрерывные измерения) |
| Время зарядки |
До 6 часов |
| Модель Yokogawa AQ7280 |
AQ7282A |
AQ7283A |
AQ7284A |
AQ7285A |
AQ7282G |
AQ7283E |
| Длины волн (нм) |
1310 ± 25 / 1550 ± 25 |
1310 ± 25 / 1490 ± 15 / 1550 ± 25 |
1310 ± 25 / 1550 ± 25, 1625 ± 10 |
| Оптические порты |
1 |
2 (порт 2: 1625 nm с фильтром) |
| Оптическое волокно |
SM(ITU-T G.652) |
| Диапазон длин (км) |
0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 |
| Длительность измерительного импульса (нс) |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
| Шаг измерения |
Минимально 2 см |
| Точек измерения |
До 256000 |
| Точность измерения длины (м) |
± (0.75 м + Измеряемое расстояние × 2 × 10ˉ⁵ + шаг измерения) |
| Мертвая зона по разрешению (м) |
0.6 |
0.5 |
0.6 |
| Мертвая зона по затуханию (м) |
3.5/4 |
3.5/4/4 |
| Динамический диапазон измерения (дБ) |
38/36 |
42/40 |
46/45 |
50/50 |
38/36/36 |
42/40, 40 |
| Погрешность измерения потерь |
± 0.03 дБ/дБ |
| Погрешность измерения отражения |
± 2 дБ |
| Оптический разъем |
FC (стандартный)
SC, LC (опция)
SC/APC, FC/APC (опция, устанавливается на заводе) |
| Класс лазера |
Class 1M |
Class 1M (1550 нм), Class 3R (1310 нм) |
|
| Размеры |
211х110х32 мм |
| Вес |
420 г |
| Модель Yokogawa AQ7280 |
AQ7283F |
AQ7283H |
AQ7284H |
AQ7283K |
AQ7282M |
| Длины волн (нм) |
1310 ±25 /1550 ±25 /1650 ±5 ±10 |
1310 ±25 /1550 ±25 /1625 ±25 |
1310 ±25 /1490 ±25 /1550 ±25 /1625 ±25 |
850 ±30 /1300 ±30 |
| Оптические порты |
2 (порт 2: 1650 nm с фильтром) |
1 |
| Оптическое волокно |
SM (ITU-T G.652) |
MM (GI50, GI62.5) |
| Диапазон длин (км) |
0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 |
0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100 |
| Длительность измерительного импульса (нс) |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000 |
| Шаг измерения |
Минимально 2 см |
| Точек измерения |
До 256000 |
| Точность измерения длины (м) |
± (0.75 м + Измеряемое расстояние × 2 × 10ˉ⁵ + шаг измерения) |
| Мертвая зона по разрешению (м) |
0,6 |
0,6 |
| Мертвая зона по затуханию (м) |
3.5/4, 4 |
3.5/4/4 |
3.5/4/4/4 |
4/5 |
| Динамический диапазон измерения (дБ) |
42/40, 40 |
42/40/39 |
46/45/44 |
42/38 /40/40 |
25/27 |
| Погрешность измерения потерь |
± 0.03 дБ/дБ |
| Погрешность измерения отражения |
± 2 dB |
| Оптический разъем |
FC (стандартный)
SC, LC (опция)
SC/APC, FC/APC (опция, устанавливается на заводе) |
FC (стандартный)
SC, LC (опция) |
| Класс лазера |
Class 1M |
Class 1M (1550/1625 нм), Class 3R (1310 нм) |
Class 1M (1490/1550/1625 нм), Class 3R (1310 нм) |
Class 1M (1300 нм), Class 3R (850 нм) |
| Размеры |
211х110х32 мм |
| Вес |
420 г |
| Модель Yokogawa AQ7280 |
AQ2780
OPM |
AQ2781
High Power OPM |
AQ2780V OPM+VLS |
AQ2781V
High Power OPM+VLS |
AQ4780
VLS |
| Измеритель оптической
мощности (OPM) |
Длины волн измерения |
Стандартные: 850/1300/1310/1490/1550/1625/1650 нм, Точный режим: от 800 до 1700 нм (шаг 1 нм), режим CWDM: от 1270 до 1610 нм (шаг 20 нм) |
— |
| Диапазон измерений CW |
+10 … −70 дБм |
+27 … −50 дБм |
+10 … −70 дБм |
+27 … −50 дБм |
— |
| Диапазон измерений CHOP |
+7 … −70 дБм |
+24 … −50 дБм |
+7 … −70 дБм |
+24 … −50 дБм |
— |
| Уровень шумов |
0.5 нВт (–63 дБм) |
50 нВт (–43 дБм) |
0.5 нВт (–63 дБм) |
50 нВт (–43 дБм) |
— |
| Погрешность |
±5% |
— |
| Разрешение |
0.01 дБ |
— |
| Размерность |
Абсолютные: дБм, мВт, мкВт, нВт, Относительные: дБ |
— |
| Модуляция |
CW, 270 Гц, 1 кГц, 2 кГц |
— |
| Усреднение |
1, 10, 50, 100 циклов |
— |
| Хранение данных |
100 измерений в файле (до 1000 файлов) |
— |
| Запись журнала измерений |
Интервал записи: 0.5, 1, 2, 5, 10 сек., Количество измерений: от 10 до 1000 |
— |
| Оптический коннектор |
FC (стандартный)
SC, универсальный адаптер φ2.5, универсальный адаптер φ1.25 (опция) |
— |
| Источник видимого
излучения (VLS) |
Длина волны |
— |
650 ±20 нм |
| Выходной уровень |
— |
Не менее чем −3 дБм |
| Модуляция |
— |
CW, CHOP (около 2 Гц) |
| Оптич.коннектор |
— |
Универсальный адаптер φ 2.5 мм |
| Габаритные размеры |
47х87х29 мм |
| Вес |
140 г |
Базовая комплектация рефлектометра Yokogawa AQ7280
— Базовый блок AQ7280
— Кейс мягкий для оборудования Yokogawa
— Адаптер оптический Yokogawa SU2005A-FCC
— Ремень плечевой Yokogawa B8070 CY
— Боковой ремешок-ручка HB
— Батарея аккумуляторная Yokogawa 739883
— Адаптер сетевой Yokogawa 739874-F
— Карта памяти USB Transcend JetFlash
— Руководство пользователя для AQ7280 (на английском языке)
— Руководство пользователя для AQ7280 (на русском языке)
— ПО для подготовки отчётов Yokogawa AQ7933
— Руководство пользователя для AQ7933 (на русском языке)
Дополнительная комплектация
— Адаптер оптический Yokogawa SU2005A-FCC
— Адаптер оптический Yokogawa SU2005A-SCC
— Адаптер оптический Yokogawa SU2005A-LCC
— Адаптер оптический Yokogawa SU2005A-STC
— Адаптер оптический Yokogawa 735480-FCC
— Адаптер оптический Yokogawa 735480-SCC
— Адаптер оптический Yokogawa 735481-LMC
— Адаптер оптический Yokogawa 735481-SFC
— Батарея аккумуляторная Yokogawa 739883
— Адаптер сетевой Yokogawa 739874-F
— Кейс мягкий для оборудования Yokogawa
— ПО для подготовки отчётов Yokogawa AQ7933-SP01
