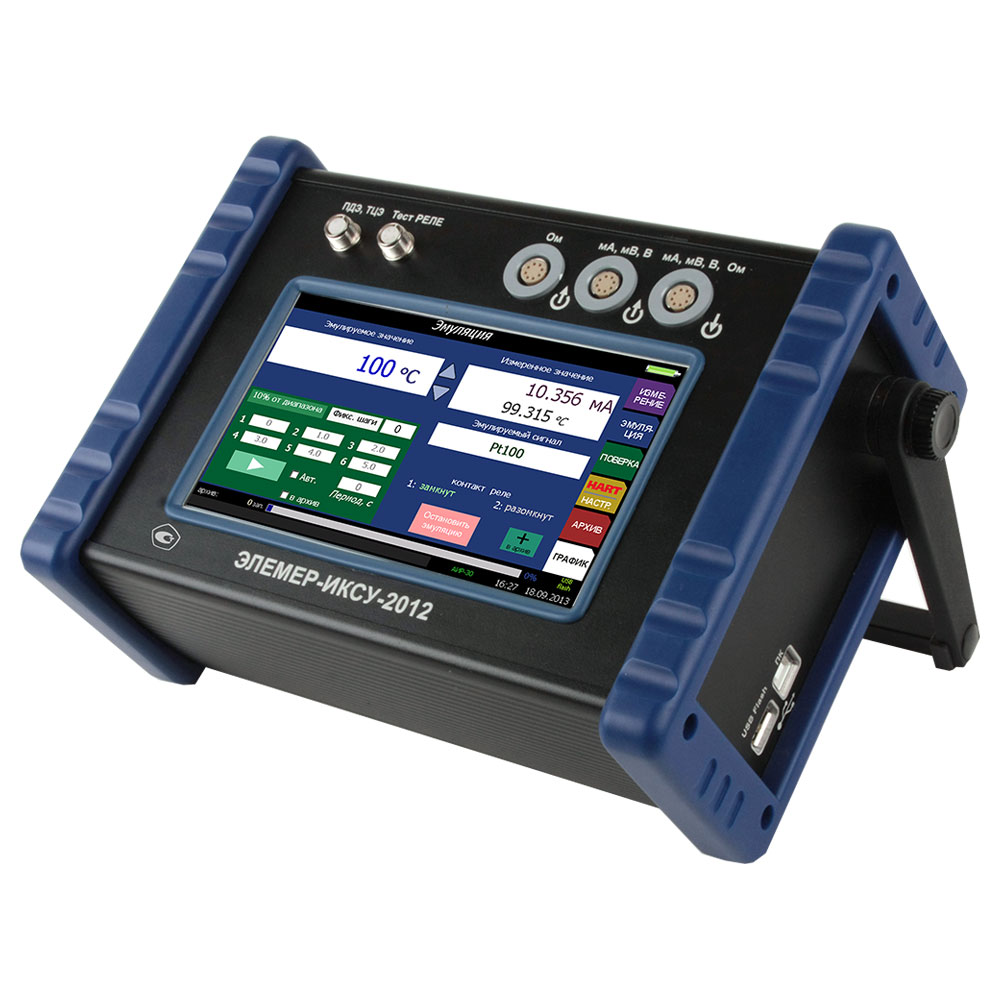

Калибратор ИКСУ-2012 предназначены для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009 и DIN N 43760, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов термометров цифровых эталонных ТЦЭ-005/М3, преобразователей давления эталонных ПДЭ-010, ПДЭ-010И (далее – ПДЭ), приборов, использующих HART-протокол для обмена информацией.
Калибратор-измеритель ИКСУ-2012 используются в качестве эталонных средств измерений при поверке рабочих средств измерений, а также в качестве высокоточных рабочих средств измерений при калибровке, поверке и настройке (градуировке) рабочих средств измерений как в лабораторных и промышленных условиях.
Калибратор ЭЛЕМЕР-ИКСУ-2012 предназначен для воспроизведения и измерения:
— Электрических сигналов силы постоянного тока;
— Электрических сигналов напряжения постоянного тока;
— Электрических сигналов сопротивления постоянному току;
— Сигналов термометров сопротивления по ГОСТ 6651-2009, DIN 43760;
— Сигналов преобразователей термоэлектрических по ГОСТ Р 8.585-2001;
— Сигналов приборов, поддерживающих HART-протокол*;
— Сигналов преобразователей давления эталонных ПДЭ-020(И)*;
— Сигналов термометра цифрового эталонного ТЦЭ-005/М3*.
* — только измерение.
ЭЛЕМЕР-ИКСУ-2012 используются в качестве рабочего эталона для поверки (калибровки и градуировки):
— Термометров сопротивления (ТС);
— Термоэлектрических преобразователей (ТП, термопар);
— Измерительных преобразователей с аналоговым входом;
— Преобразователей с унифицированным входным и выходным сигналом силы или напряжения постоянного тока;
— датчиков давления, электроконтактных манометров;
— приборов, поддерживающих HART-протокол.
ЭЛЕМЕР-ИКСУ-2012 входит в состав поверочного комплекса ЭЛЕМЕР-ИКСУ-2012ПК.
В составе комплекса ЭЛЕМЕР-ИКСУ-2012 способен осуществлять питание и информационное сопряжение образцовых и испытуемых СИ, производить операции калибровки, градуировки и поверки с автоматическим определением соответствия заявленному классу допуска.
Специальные возможности работы по HART-протоколу
ЭЛЕМЕР-ИКСУ-2012 на прикладном уровне HART поддерживает универсальные команды, команды общего пользования и специальные команды приборов производства НПП «ЭЛЕМЕР».
Краткий список поддерживаемых операций по HART-протоколу:
— Считывание и запись параметров прибора;
— Мониторинг измерений, производимых прибором;
— Установка параметров и подстройка токового выхода прибора;
— Автоматическая или ручная градуировка первичного преобразователя (сенсора) прибора.
Основные характеристики калибратора ИКСУ-2012
— Канал измерения сигналов — 1 (для унифицированного сигнала 4…20 мА и цифрового сигнала на базе HART-протокола);
— Канал воспроизведения сигналов — 1;
— Канал связи с ПДЭ-020(И), ТЦЭ-005/М3 — 1;
— Канал тестирования реле — 2;
— 15 типов НСХ в соответствии с ГОСТ 6651-2009, DIN 43760, ГОСТ Р 8.585-2001;
— Диапазоны измерения и воспроизведения: ток — 0…25 мА; напряжение — –10…+100 мВ, 0…12 В, 12…120 В*; сопротивление — 0…320 Ом;
— Пределы допускаемой основной абсолютной погрешности измерения: ток — от ±1 мкА; напряжение — от ±3 мкВ; сопротивление — от ±0,01 Ом;
— Пределы допускаемой основной абсолютной погрешности воспроизведения: ток — от ±1 мкА; напряжение — от ±3 мкВ; сопротивление — от ±0,015 Ом;
— Запись результатов во внутреннюю память;
— Внешнее программное обеспечение с возможностью вывода протоколов поверки на печать;
— Встроенный стабилизатор напряжения для питания первичных преобразователей (=24 В);
— Питание от встроенных литиевых аккумуляторов или сетевого блока питания;
— Сенсорный 7” ЖК-экран 800×480 dpi с LED-подсветкой;
— Возможность подключения беспроводной клавиатуры и мыши;
— Металлический корпус;
— Межповерочный интервал — 2 года;
— Гарантийный срок эксплуатации — 2 года (за исключением аккумуляторов);
— Гарантийный срок эксплуатации аккумуляторов — 1 год.
* — только измерение.
